■ 눈여겨볼 것

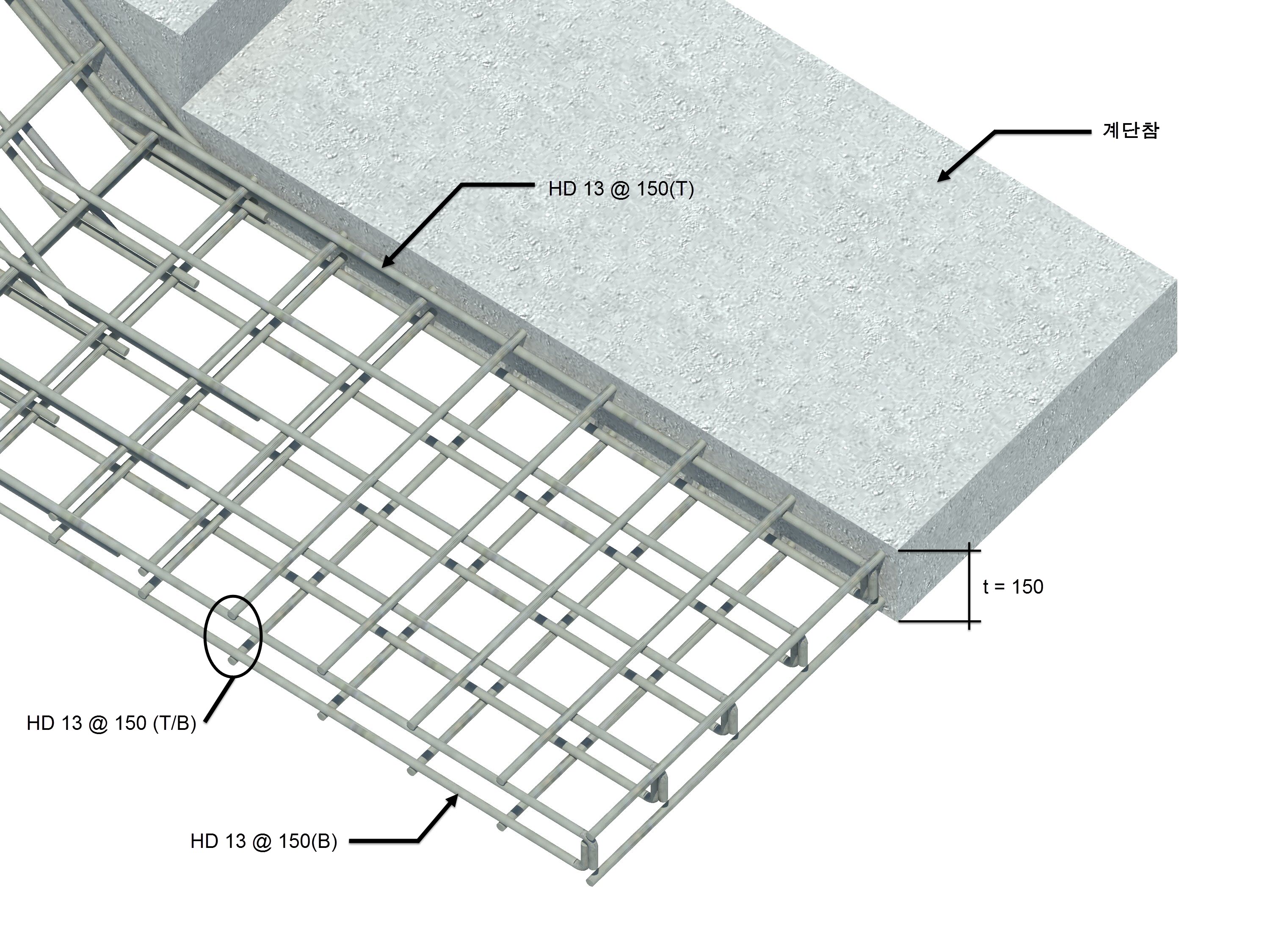

계단실 배근을 3차원으로 표현한 도면입니다. 계단 슬래브 두께는 T=150이고, 철근은 HD13을 @150 간격으로 배치합니다. 표기가 (T)와 (T/B)로 나뉘어 있는 점이 핵심입니다. (T)는 상부근만, (T/B)는 상·하부 양쪽 모두를 뜻합니다.

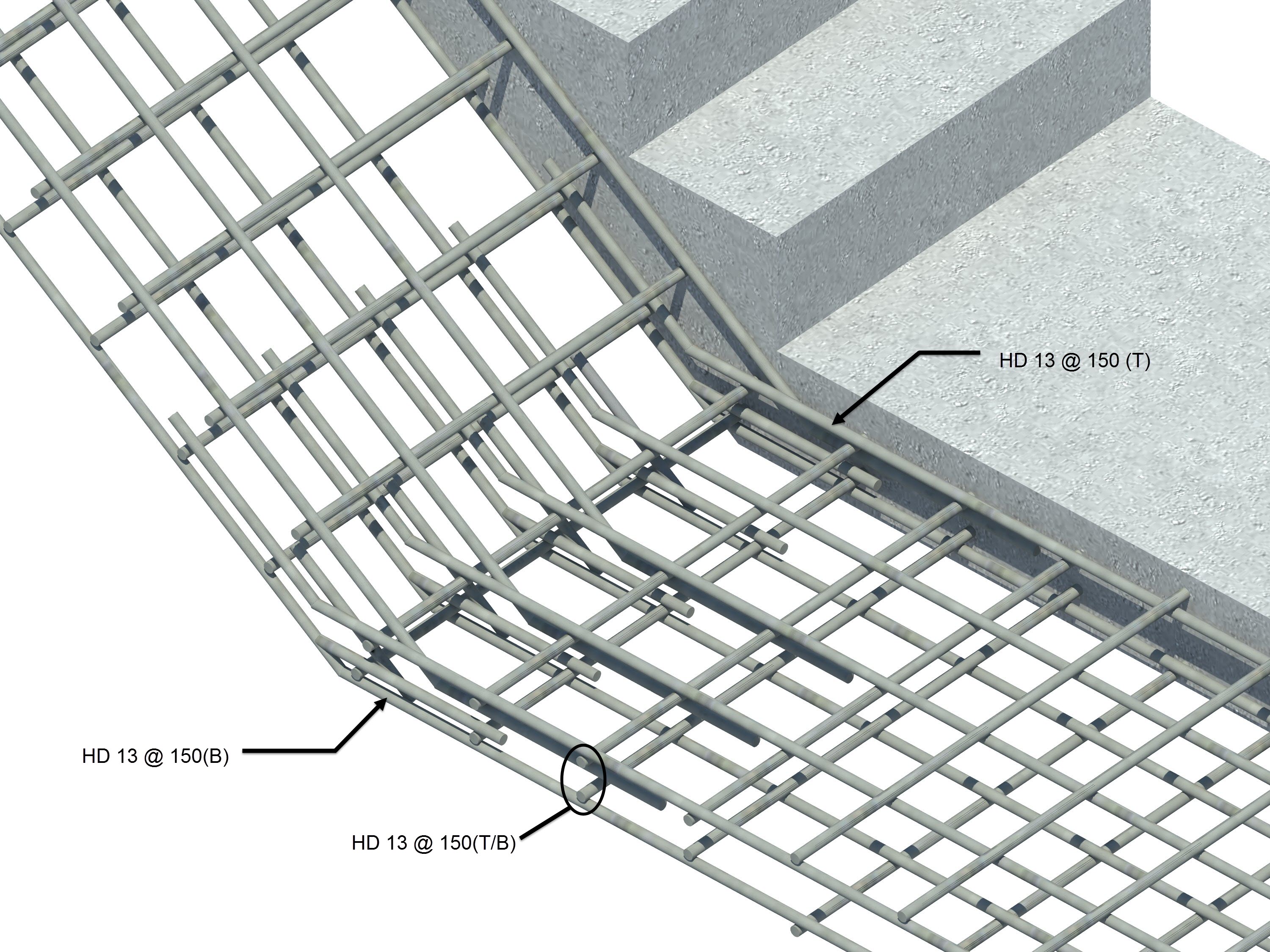

왜 구간마다 다른지가 이 도면의 요점입니다. 계단은 경사 슬래브와 계단참이 꺾이며 만나는데, 휨모멘트의 방향이 구간에 따라 바뀌기 때문에 철근이 필요한 위치도 달라집니다. 특히 꺾이는 지점에서 철근을 잘못 배치하면 콘크리트를 밀어내는 힘이 생길 수 있어 정착 방향이 중요합니다.

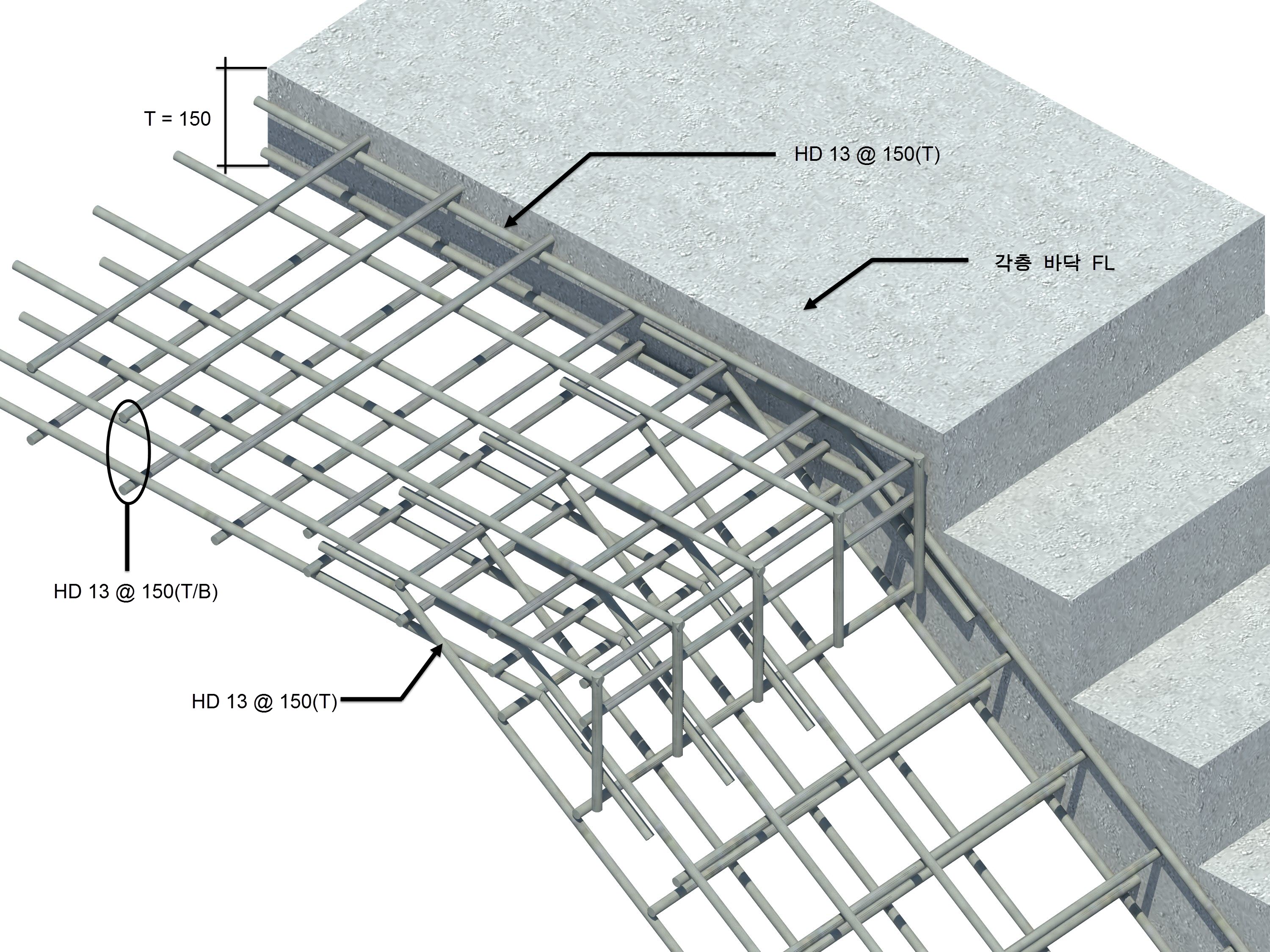

2D 배근도에서는 이런 구간별 차이를 단면 몇 개와 범례로 표현하지만, 현장에서는 해석에 편차가 생깁니다. 3D로 보면 어느 철근이 어디까지 이어지는지 한눈에 확인되므로, 배근 검측용 참고 자료로서 가치가 있습니다.

■ 이런 분께 도움이 됩니다

• BIM 담당자 — 철근 모델링은 작업량이 많아 전체 구조에 적용하기는 어렵습니다. 계단·옹벽 교차부처럼 오시공이 잦은 부위만 선별해 모델링하는 방식이 현실적입니다
• 구조 설계 실무자 — 도면의 (T)/(T/B) 구분이 현장에 정확히 전달되는지가 관건입니다. 3D 이미지를 도면에 함께 실으면 오해를 줄일 수 있습니다
• 시공사 현장 — 계단 배근은 거푸집 설치 순서와 맞물려 후속 조정이 어렵습니다. 배근 검측 시점을 놓치지 않는 것이 중요합니다
• 전공 학생 — 구조 도면을 읽을 때 '철근이 몇 개인가'보다 '어디서 끊기고 어디로 정착하는가'를 보는 훈련에 적합한 자료입니다

■ 참고

이 이미지는 배근 개념을 보여주는 자료이며, 실제 철근 규격과 간격은 구조 계산 결과에 따라 달라집니다. 다른 현장에 그대로 옮겨 적용할 수 있는 값이 아닙니다.
