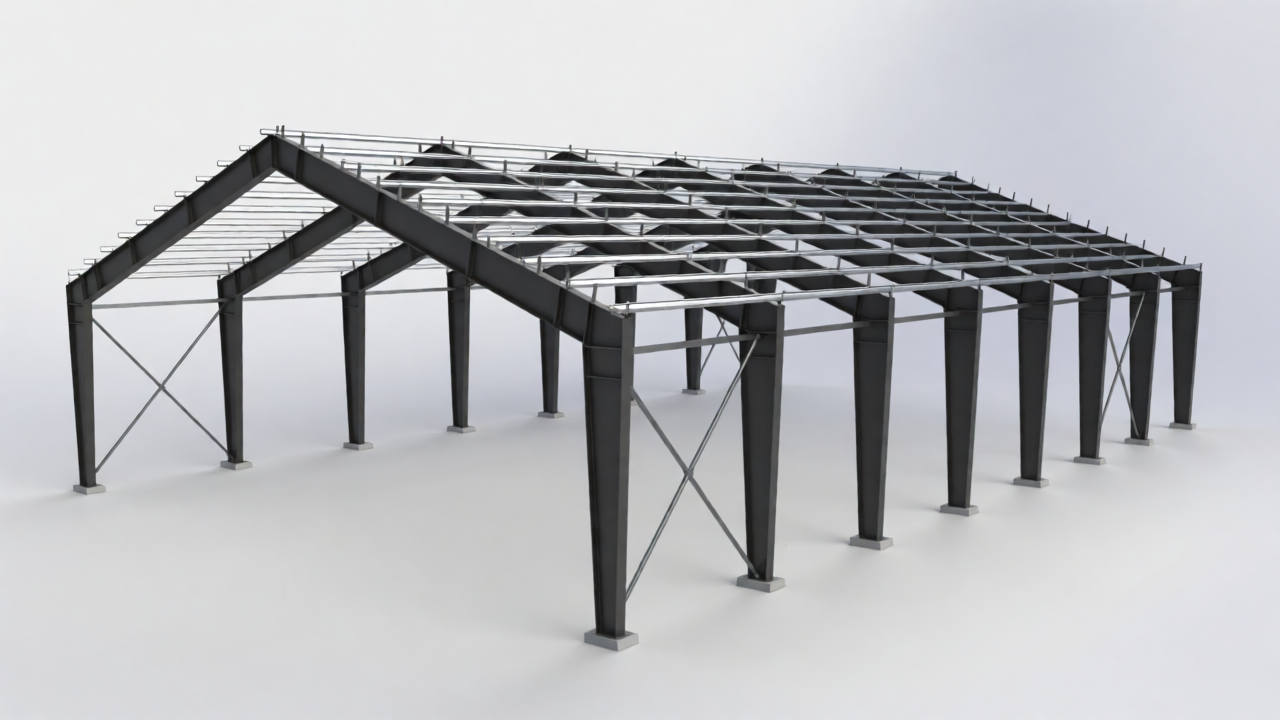

위 3D 모델은 공장이나 물류창고에 흔히 쓰이는 철골 라멘 구조의 뼈대를 보여 준다. 수직으로 선 것이 기둥이고 그 위를 가로지르는 것이 보다. 지붕에서 양쪽으로 경사지게 내려오는 부재는 래프터라 부르며, 기둥과 래프터를 강접합해 한 덩어리로 거동하게 만든 것이 라멘 구조다. 벽면과 지붕에 X자로 걸린 얇은 부재는 가새다. 가새는 수직 하중을 받지 않는다. 바람이나 지진처럼 옆에서 미는 힘에 골조가 마름모로 찌그러지는 것을 막는 역할이다. 기둥과 기둥 사이를 가로로 잇는 가는 부재는 중도리와 벽가로대로, 지붕재와 벽체 패널을 붙이는 바탕이 되면서 기둥이 옆으로 휘어지는 것을 잡아 준다. 부재 하나하나가 왜 그 자리에 있는지 알면 도면의 선이 다르게 보인다.

■ 눈여겨볼 것

이런 구조에서 사고가 나는 시점은 완성된 뒤가 아니라 조립 도중이다. 가새를 아직 걸지 않은 상태의 골조는 옆에서 미는 힘에 거의 저항하지 못한다. 기둥 몇 개를 세우고 보를 얹은 단계에서 강풍이 불면 그대로 넘어간다. 그래서 철골 공사에서는 세우는 순서와 가설 지지 계획이 본구조 설계만큼 중요하게 다뤄진다. 3D 모델로 조립 순서를 미리 돌려 보는 것이 도움이 되는 이유이기도 하다. 부재 명칭을 정확히 쓰는 일도 같은 맥락에 있다. 현장에서 보와 래프터를 섞어 부르거나 가새와 중도리를 구분하지 않으면, 도면을 읽는 사람과 자재를 내리는 사람이 서로 다른 부재를 떠올리게 된다. 철골은 공장에서 잘라 와 현장에서 맞추는 방식이라 한 번 잘못 주문한 부재는 그 자리에서 고칠 수 없다.

■ 이런 분께 도움이 됩니다

• 건축 전공 학생 — 부재 명칭을 모르면 구조 도면과 시방서를 읽을 수 없어 가장 먼저 익혀야 할 어휘다
• 시공사·현장소장 — 가새를 언제 거느냐가 조립 중 안전을 좌우하고, 부재 명칭이 통일돼야 자재 반입과 양중 순서를 현장에서 정확히 주고받을 수 있다
• BIM 모델러 — 부재 유형을 정확히 분류해야 물량과 일람표가 제대로 뽑힌다
• 창고·공장을 지으려는 사업주 — 철골 라멘은 기둥 없는 넓은 공간을 가장 경제적으로 얻는 방식이라 용도 검토의 출발점이 된다

■ 참고

도면에서 기둥은 C, 보는 G나 B, 래프터는 R로 부호를 붙이는 경우가 많다. 회사마다 다르므로 구조 일반사항의 부호 범례를 먼저 확인해야 한다.
