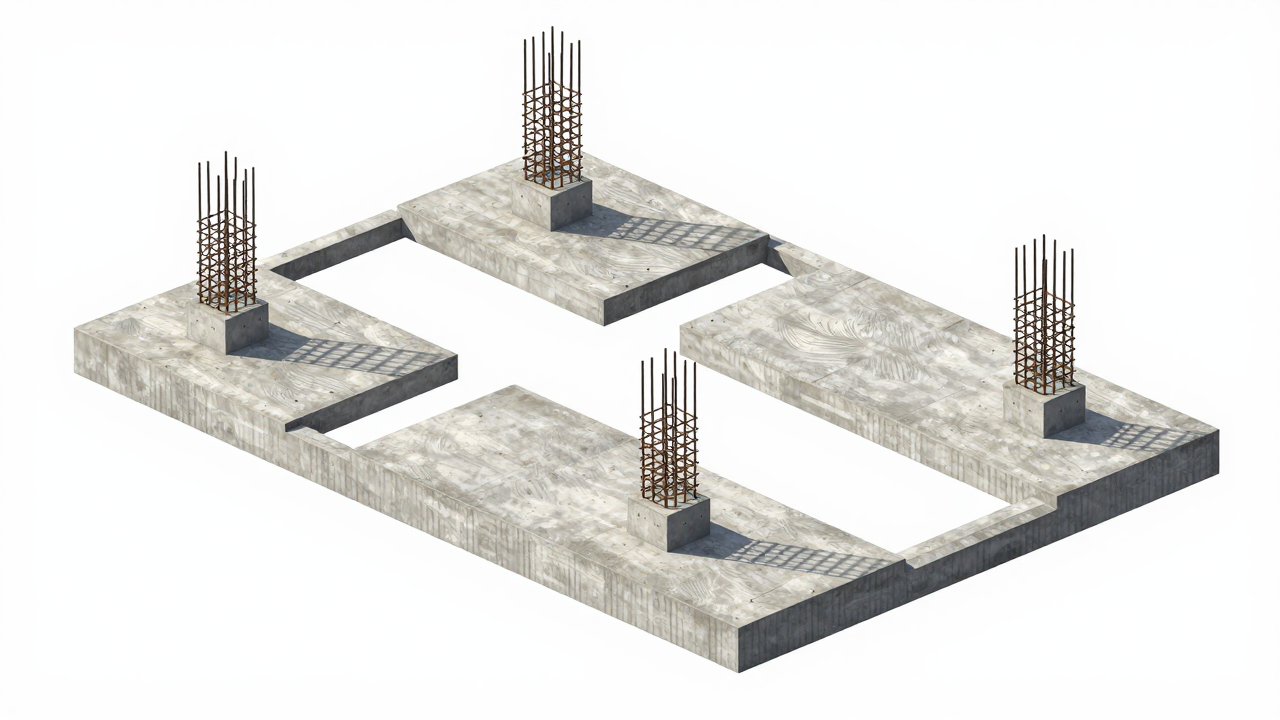

건축물의 하중을 지반에 안전하게 전달하는 부분이 기초다. 기초는 지지 방식에 따라 크게 세 가지로 나뉜다. 독립기초는 기둥 하나하나 아래에 개별로 두는 방식으로, 지반이 양호하고 기둥 하중이 크지 않은 저층 건물에 흔히 쓰인다. 줄기초는 벽이나 기둥 열을 따라 띠 모양으로 이어 붙인 기초로, 조적조 벽체나 연속된 기둥을 지지할 때 유리하다. 온통기초는 건물 바닥 전체를 하나의 두꺼운 슬래브로 만들어 하중을 넓게 분산시키는 방식으로, 지반이 약하거나 하중이 큰 경우에 쓴다. 3D 모델로 보면 각 기초의 철근 배근과 지중보(지반 아래에서 기초를 잇는 보)의 연결 관계를 한눈에 파악할 수 있다. 기초는 완성 후 대부분 흙에 묻혀 보이지 않으므로, 시공 전 3D 모델로 미리 확인해 두는 것이 특히 값어치가 크다.

■ 눈여겨볼 것

기초 형식은 지반의 상태와 건물의 하중에 따라 결정되는 것이지, 어느 하나가 늘 우월한 것은 아니다. 지반조사 없이 관행대로 기초를 정하면 침하나 균열로 이어질 수 있어, 실제로는 지반조사 결과가 기초 설계의 출발점이 된다. 3D 모델은 이런 판단을 도면보다 직관적으로 전달한다. 평면도와 단면도를 머릿속에서 조합해야 이해되던 철근 배근과 지중보 연결을 입체로 보여 주기 때문에, 시공자와 건축주가 같은 그림을 놓고 이야기하기 쉬워진다.

■ 이런 분께 도움이 됩니다

• 기초 공사를 앞둔 예비 건축주 — 어떤 기초 방식이 왜 선택됐는지 이해하면 시공 과정의 판단을 따라가기 쉽다
• 건축·토목 전공 학생 — 기초 3종의 차이와 배근 구성은 구조 기초 과목에서 반복되는 핵심 내용이다
• BIM으로 구조를 다루는 실무자 — 기초와 지중보의 연결을 3D로 검토하면 배근 간섭이나 누락을 도면 단계보다 일찍 잡을 수 있다

■ 참고

기초 형식은 반드시 지반조사 결과를 근거로 정해야 한다. 인접 대지와 지반이 비슷해 보여도 실제 지지력은 다를 수 있으므로, 눈대중이나 관행으로 판단하지 말고 조사 데이터를 확인하는 것이 안전하다.
