우리나라 아파트 대부분은 벽식 구조로 지어진다. 기둥과 보로 하중을 받는 라멘조와 달리, 벽식 구조는 콘크리트 벽체 자체가 기둥과 보의 역할을 겸한다. 이때 수직 하중뿐 아니라 지진이나 바람 같은 수평력까지 함께 견디는 벽을 전단벽이라 부른다. 세대를 구획하는 내력벽이 곧 전단벽이 되고, 그 위에 얇은 슬래브가 얹혀 한 층의 바닥이자 아랫집의 천장을 이룬다. 이 단순한 조합이 반복되면서 20층, 30층 아파트 한 동이 완성된다. 3D 모델로 골조를 세워 보면 벽과 슬래브만으로 이루어진 이 구조의 특징과 한계가 도면보다 훨씬 분명하게 드러난다.

■ 전단벽은 무엇을 견디는가

건물에 작용하는 힘은 크게 수직력과 수평력으로 나뉜다. 수직력은 사람, 가구, 마감, 슬래브와 벽 자중이 아래로 누르는 중력 하중이다. 수평력은 지진이 지반을 흔들 때 생기는 관성력과 건물 옆면을 미는 풍하중이 대표적이다. 라멘조에서는 기둥이 수직력을 받고, 기둥과 보가 강접합으로 이룬 골조가 수평력에 저항한다. 벽식 구조에서는 이 두 역할을 벽이 모두 떠맡는다. 벽은 자기 무게와 위층에서 내려오는 하중을 아래로 전달하는 동시에, 벽면 방향으로 작용하는 수평력을 넓은 면으로 버틴다. 종이 한 장을 세우면 옆에서 부는 바람에 쉽게 넘어가지만 두꺼운 책을 세우면 잘 넘어가지 않는 것과 같은 이치로, 면으로 저항하는 벽은 가느다란 기둥보다 수평 변형에 강하다. 그래서 벽식 구조 아파트는 별도의 기둥·보 없이도 지진과 바람에 안정적으로 버틴다.

■ 벽과 슬래브의 배치

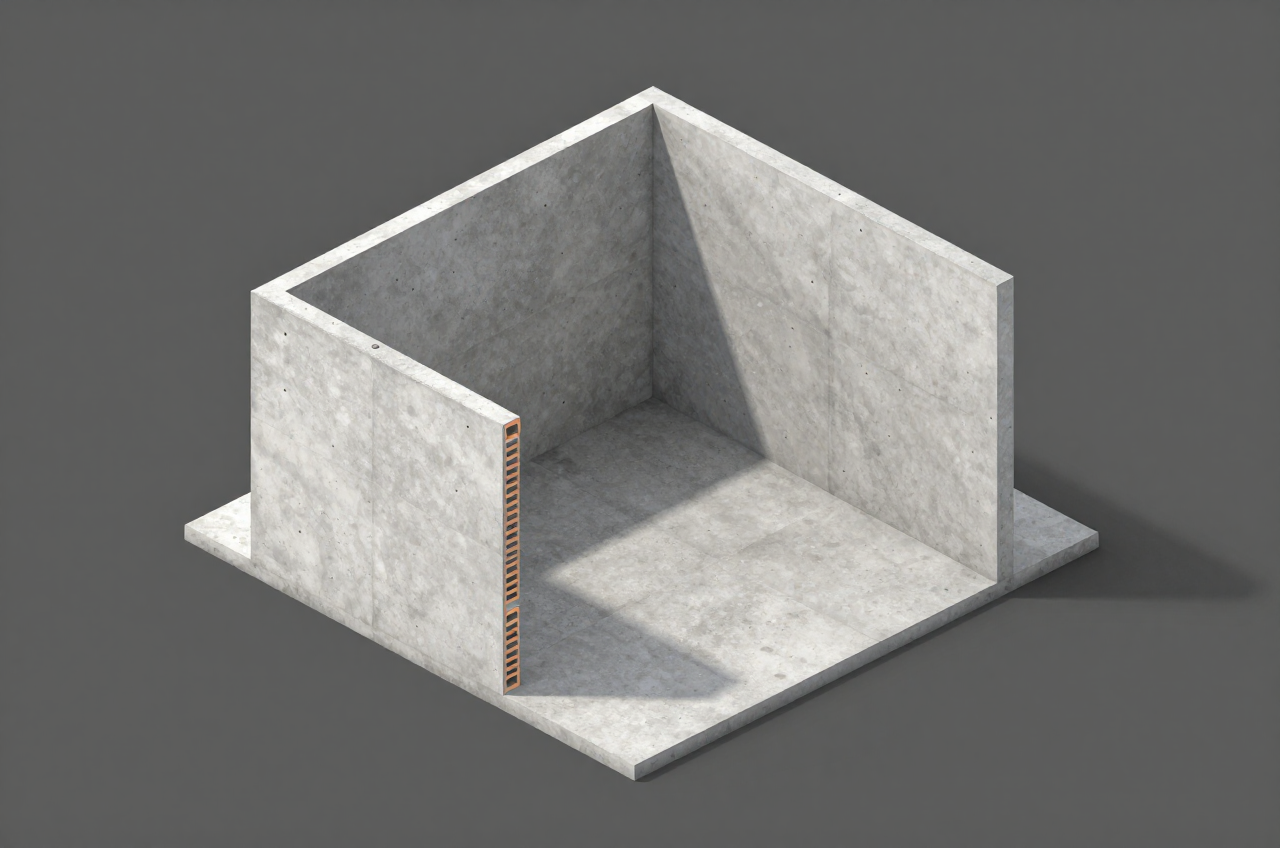

벽식 구조의 평면은 세대 내부 칸막이와 세대 사이 경계벽이 그대로 구조체가 된다. 거실과 방을 나누는 벽, 옆세대와 맞닿는 벽, 계단실과 승강기실을 감싸는 코어 벽이 전단벽으로 설계된다. 특히 계단·승강기가 모인 코어는 건물 전체의 비틀림에 저항하는 핵심 요소라 두껍게 만든다. 벽 두께는 보통 200~250mm 안팎이며, 슬래브 두께는 층간소음 기준을 만족하기 위해 210mm 이상으로 두는 것이 일반적이다. 벽에는 수직·수평 철근을 격자로 배근하고, 슬래브에는 상·하부 철근을 두 방향으로 깔아 처짐과 균열을 억제한다. 3D 모델에서는 이 벽체와 슬래브가 어디서 만나고, 개구부(문·창) 주변에 보강근이 어떻게 들어가는지를 입체로 확인할 수 있어 배근 누락이나 간섭을 시공 전에 잡아낼 수 있다.

■ 라멘조와 무엇이 다른가

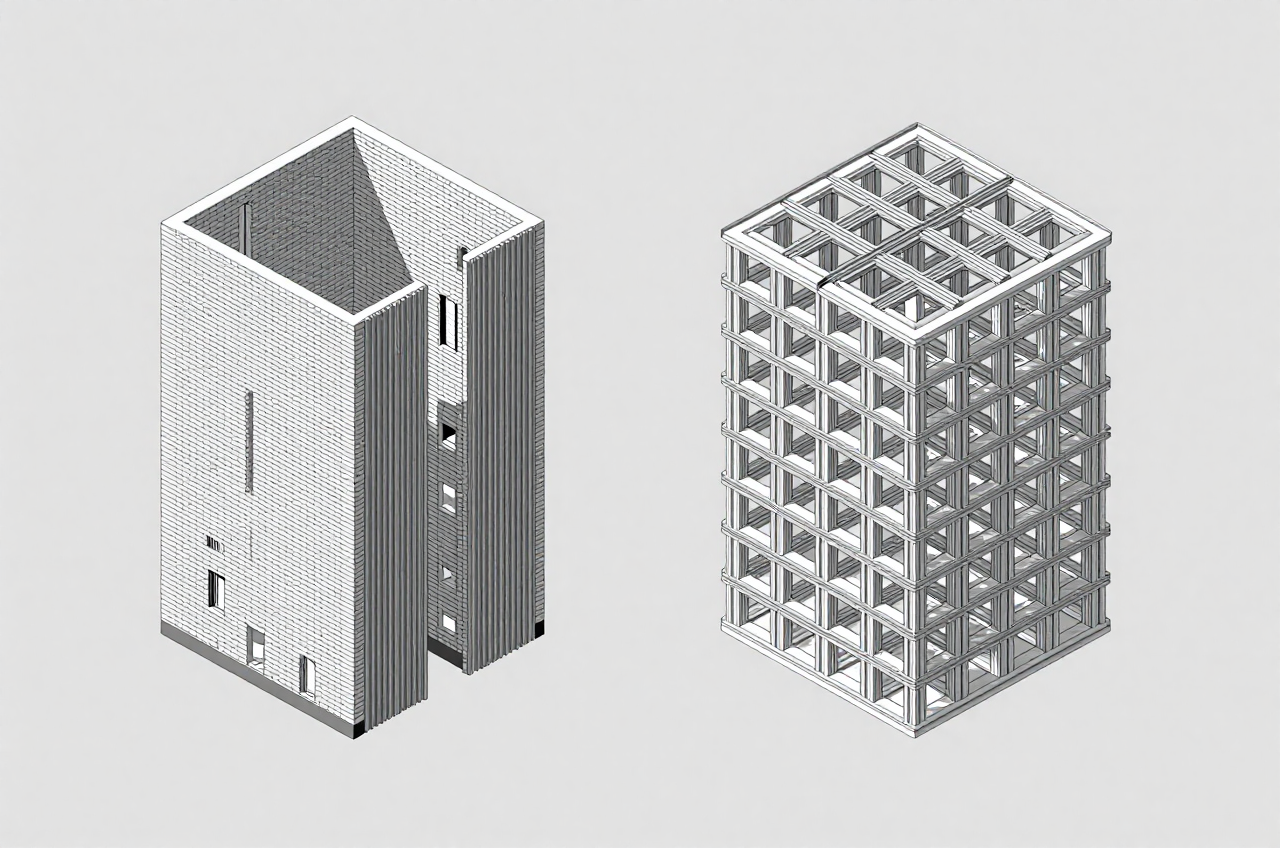

같은 아파트라도 벽식이냐 라멘(기둥식)이냐에 따라 사는 방식과 미래 가치가 달라진다. 두 방식의 차이를 정리하면 다음과 같다.

표에서 보듯 벽식 구조는 층고와 시공성에서 유리하지만, 층간소음과 리모델링에서는 불리하다. 어느 쪽이 늘 낫다기보다 건물의 용도와 층수, 사업성에 맞춰 선택되는 문제다.

■ 층간소음과 리모델링 제약

벽식 구조의 두 가지 약점은 구조 원리에서 곧바로 따라 나온다. 첫째는 층간소음이다. 위층 바닥의 충격이 슬래브를 거쳐 이를 지지하는 내력벽으로 그대로 전달되고, 벽은 아래층까지 진동을 이어 준다. 기둥·보가 진동을 한 번 걸러 주는 라멘조에 비해 소음 전달 경로가 짧고 직접적이다. 그래서 벽식 아파트는 슬래브 두께 확보와 완충재 시공이 특히 중요하다. 둘째는 리모델링 제약이다. 세대 내부 벽 상당수가 내력벽이라 함부로 헐 수 없다. 방을 트거나 주방 위치를 옮기는 평면 변경이 라멘조보다 훨씬 제한적이고, 구조 안전 확인 없이 내력벽에 손대면 건물 전체 안전에 문제가 생긴다. 3D 모델에서 내력벽과 비내력 칸막이를 색으로 구분해 두면, 어느 벽은 건드릴 수 있고 어느 벽은 안 되는지를 거주자와 설계자가 같은 화면을 보며 판단할 수 있다.

■ BIM 모델링 포인트

벽식 구조를 BIM으로 다룰 때는 벽을 단순한 면이 아니라 층별로 끊어지는 구조 부재로 모델링하는 것이 핵심이다. 벽과 슬래브가 만나는 접합부, 개구부 상부의 인방(문·창 위를 잇는 보 역할), 코어 벽의 연결을 실제 배근과 함께 표현해야 물량 산출과 간섭 검토가 의미를 갖는다. 반복되는 기준층은 하나를 정확히 모델링해 층으로 복제하되, 최상층·최하층·필로티 층처럼 조건이 다른 층은 따로 검토한다. 이렇게 세운 모델은 콘크리트 물량과 철근량을 자동으로 뽑아 주고, 전기·설비 배관이 내력벽을 관통하며 생기는 간섭을 시공 전에 드러내 준다.

■ 눈여겨볼 것

벽식 구조가 우리나라 아파트의 표준이 된 데는 이유가 있다. 기둥·보를 짜는 라멘조보다 거푸집과 배근이 단순해 반복 시공이 빠르고, 같은 층고에서 천장을 더 높게 뽑을 수 있어 세대 수와 분양성 면에서 유리하다. 다만 이 장점은 정형화된 평면을 전제로 한 것이다. 벽 위치가 곧 구조라 한번 지으면 평면을 바꾸기 어렵고, 세월이 지나 생활 방식이 달라져도 벽을 헐어 공간을 재구성하기가 쉽지 않다. 최근 노후 아파트의 수직 증축이나 리모델링이 까다로운 것도 이 때문이다. 그래서 장수명 주택을 지향하는 흐름에서는 세대 내부를 비내력으로 비워 두는 라멘조나 무량판을 재평가하기도 한다. 벽식 구조를 이해한다는 것은 단지 지금의 골조를 읽는 데 그치지 않고, 그 건물이 30년 뒤 어떤 선택지를 가질지를 함께 가늠하는 일이다.

■ 이런 분께 도움이 됩니다

• 아파트 구입·리모델링을 앞둔 분 — 내 집이 벽식인지 라멘인지 알면 층간소음과 구조 변경 가능성을 미리 가늠할 수 있다
• 건축·구조 전공 학생 — 전단벽의 개념과 벽식·라멘의 차이는 구조 과목에서 반복되는 핵심이다
• BIM으로 공동주택을 다루는 실무자 — 내력벽·슬래브의 3D 검토는 배근 간섭과 물량 오류를 도면 단계보다 일찍 잡아 준다

■ 참고

세대 내부 벽이 내력벽인지 비내력벽인지는 구조도면과 구조기술사의 확인을 통해서만 정확히 알 수 있다. 겉모습이나 두께만으로 단정하지 말고, 벽을 철거·이동하려면 반드시 구조 안전 검토를 먼저 거쳐야 한다.
