건물이 사람에게 쾌적하려면 골조만으로는 부족하다. 공기를 데우고 식히는 공조, 물을 나르는 급배수, 전기와 통신을 잇는 배선이 벽과 천장 속을 빽빽이 지나야 한다. 이 세 갈래를 묶어 MEP라 부른다. 기계(Mechanical)는 냉난방·환기 덕트와 장비, 전기(Electrical)는 전력·조명·통신 배선과 케이블 트레이, 배관(Plumbing)은 급수·급탕·오배수·소화 배관을 가리킨다. 이들은 대개 천장 위 좁은 공간에서 서로 자리를 다투며 지나가는데, 도면을 따로따로 그리면 어디서 부딪히는지 알기 어렵다. MEP BIM은 이 세 시스템을 하나의 3차원 모델에 통합해, 부딪힘을 시공 전에 눈으로 잡아내는 것을 목표로 한다.

■ 세 시스템을 하나의 모델로

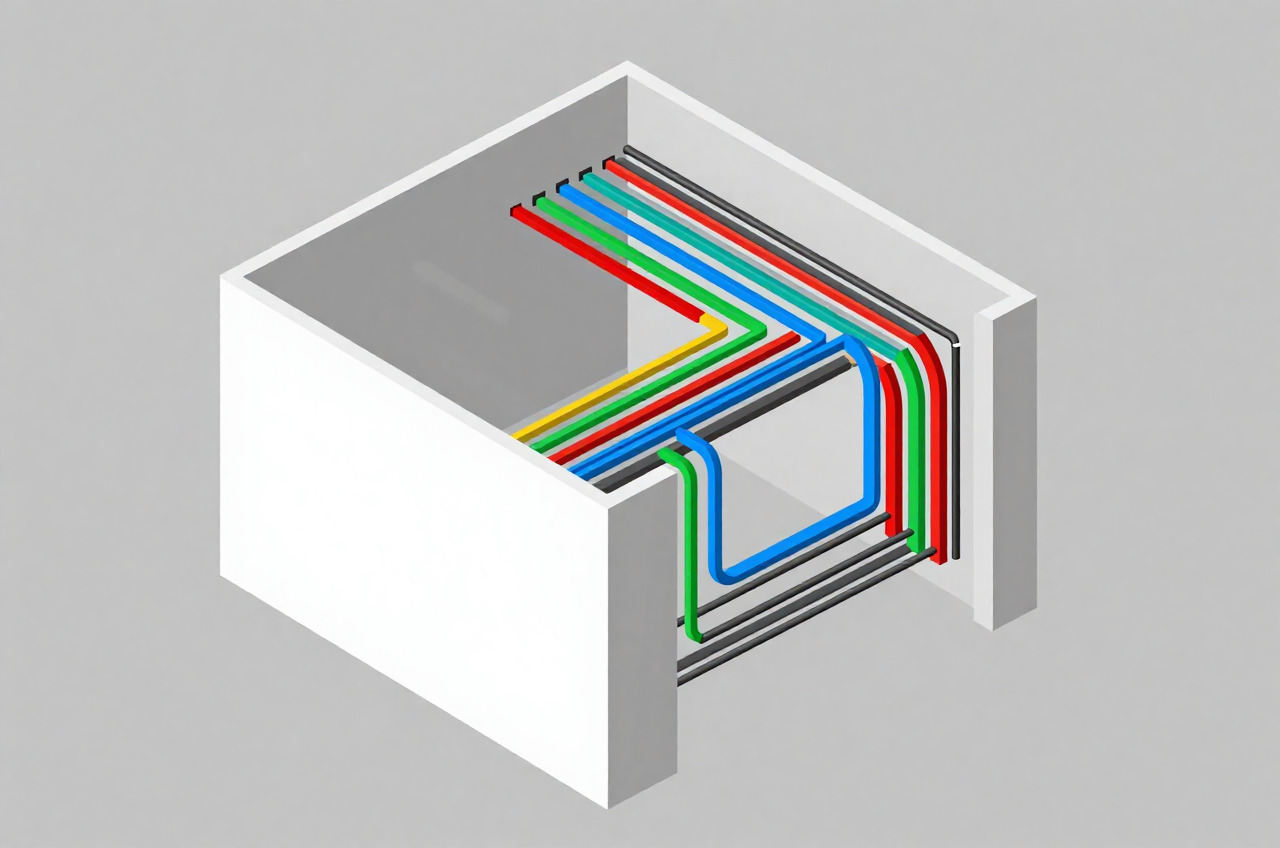

MEP 통합 모델은 각 분야가 만든 개별 모델을 같은 좌표계 위에 겹쳐 세운다. 굵은 공조 덕트가 천장 아래 가장 넓은 자리를 차지하고, 그 옆과 아래로 급배수·소화 배관이 지나며, 전기 케이블 트레이와 배선관이 빈틈을 파고든다. 여기에 구조 보와 슬래브, 마감 천장 높이까지 함께 올리면 한정된 천장 속 공간을 무엇이 어떻게 나눠 쓰는지 한눈에 들어온다. 각 부재는 색으로 구분해 공조는 파랑, 급수는 초록, 오배수는 갈색, 전기는 빨강 식으로 약속을 정해 두면 모델을 읽기 쉽다. 이렇게 통합해야 비로소 뒤에 이어질 간섭 검토와 시공성 검토가 가능해진다.

■ 클래시 디텍션(간섭 검토)

MEP BIM의 핵심 효용은 클래시 디텍션, 곧 간섭 검토에 있다. 통합 모델에서 서로 다른 부재가 같은 공간을 차지하면 소프트웨어가 이를 충돌로 잡아 목록으로 뽑아 준다. 간섭은 성격에 따라 나눠 다룬다.

도면 시절에는 이런 충돌이 대개 현장에서야 드러났다. 이미 설치된 덕트를 잘라 내고 배관을 돌리는 재시공은 비용과 공기를 함께 갉아먹는다. 3D 통합 모델에서 미리 수백 건의 간섭을 걸러 내면, 현장에서 부딪히는 일이 크게 줄어든다. 검출된 간섭은 위치·관련 부재·해결 방안을 기록해 관리하고, 조정이 끝난 모델을 시공 도면으로 되돌린다.

■ 시공성과 LOD

간섭이 없다고 시공이 되는 것은 아니다. 배관을 이을 여유, 덕트를 매다는 행어 자리, 밸브와 점검구에 손이 닿는 공간까지 확보돼야 실제로 지을 수 있다. 이런 시공성 검토는 모델이 얼마나 상세하냐에 좌우되는데, 그 수준을 LOD(Level of Development)로 나타낸다.

계획 단계에서 LOD 400을 요구하면 과도하고, 시공 도면 단계에서 LOD 200에 머물면 부실하다. 단계에 맞는 상세도를 정해 두는 것이 MEP BIM을 효율적으로 굴리는 요령이다.

■ 구조와의 협업

MEP는 결코 혼자 움직이지 않는다. 덕트와 배관은 구조 보 아래를 지나거나, 정해진 위치의 슬리브(관통 구멍)를 통해 보와 슬래브를 지나간다. 이 슬리브 위치는 구조 안전과 직결되므로 구조 설계자와 미리 협의해 보의 어느 위치를 얼마나 뚫을 수 있는지 정해야 한다. 아무 데나 큰 구멍을 내면 보의 전단 성능이 떨어진다. 통합 BIM 모델은 구조·건축·설비가 같은 모델을 공유하며 이런 협의를 화면 위에서 진행하게 해 준다. 설비가 필요로 하는 관통 위치를 구조가 검토해 보강근을 넣고, 건축은 천장 높이를 맞춘다. 각자 도면을 들고 회의하던 방식보다 오해가 줄고, 결정이 그대로 모델에 반영돼 뒤 공정으로 이어진다.

■ BIM 모델링 포인트

MEP 모델링에서 가장 중요한 것은 실제 시공 여유를 반영한 크기다. 덕트는 보온 두께를, 배관은 이음쇠와 밸브가 차지하는 부피를, 트레이는 케이블을 추가로 얹을 여유를 감안해 실제보다 조금 넉넉하게 잡아야 현장에서 안 부딪힌다. 또 유지보수 동선과 점검 공간을 모델에 함께 표현해, 완공 뒤 밸브를 잠그거나 필터를 갈 때 사람이 접근할 수 있는지 확인한다. 통합 모델은 시공 물량 산출과 자재 발주의 근거가 되고, 준공 후에는 어느 벽 속에 무슨 배관이 지나는지 알려 주는 유지관리 자료로도 쓰인다.

■ 눈여겨볼 것

MEP BIM의 진짜 가치는 도면 몇 장을 3D로 바꾼 데 있지 않고, 여러 분야가 같은 모델을 놓고 미리 다투게 만든 데 있다. 전통적인 방식에서는 구조·건축·설비가 각자 도면을 그린 뒤 현장에서 처음 맞부딪혔고, 그 충돌의 비용은 고스란히 재시공과 공기 지연으로 돌아왔다. 통합 모델은 이 충돌의 시점을 설계 단계로 앞당긴다. 설계실에서 마우스로 부재를 옮기는 비용은 현장에서 덕트를 잘라 내는 비용과 비교할 수 없이 싸다. 다만 이 효과는 각 분야가 성실히 모델을 올리고, 정기적으로 통합해 검토하는 협업 문화가 있을 때만 나온다. 도구를 도입했다고 저절로 되는 것이 아니라, 언제 무엇을 어느 상세로 올려 함께 검토할지를 정한 실행 규칙이 있어야 MEP BIM이 제 몫을 한다.

■ 이런 분께 도움이 됩니다

• 건물 설비·유지관리에 관심 있는 분 — 천장 속을 지나는 MEP의 구성을 이해하면 누수·점검·리모델링 판단이 쉬워진다
• 건축·기계·전기 전공 학생 — MEP의 구분과 간섭 검토, LOD 개념은 건설 실무에서 반복되는 핵심이다
• BIM으로 설비를 다루는 실무자 — 클래시 디텍션과 구조 협업은 현장 재시공과 공기 지연을 줄이는 가장 직접적인 수단이다

■ 참고

간섭 검토 결과는 자동으로 걸러진 목록일 뿐, 어느 부재를 어떻게 옮길지는 사람의 판단이 필요하다. 소프트웨어가 잡은 충돌을 분야 담당자들이 함께 검토해 우선순위와 해결 방안을 정하고, 그 결정을 모델에 다시 반영하는 순환이 있어야 MEP BIM이 제 값을 한다.
