■ 눈여겨볼 것

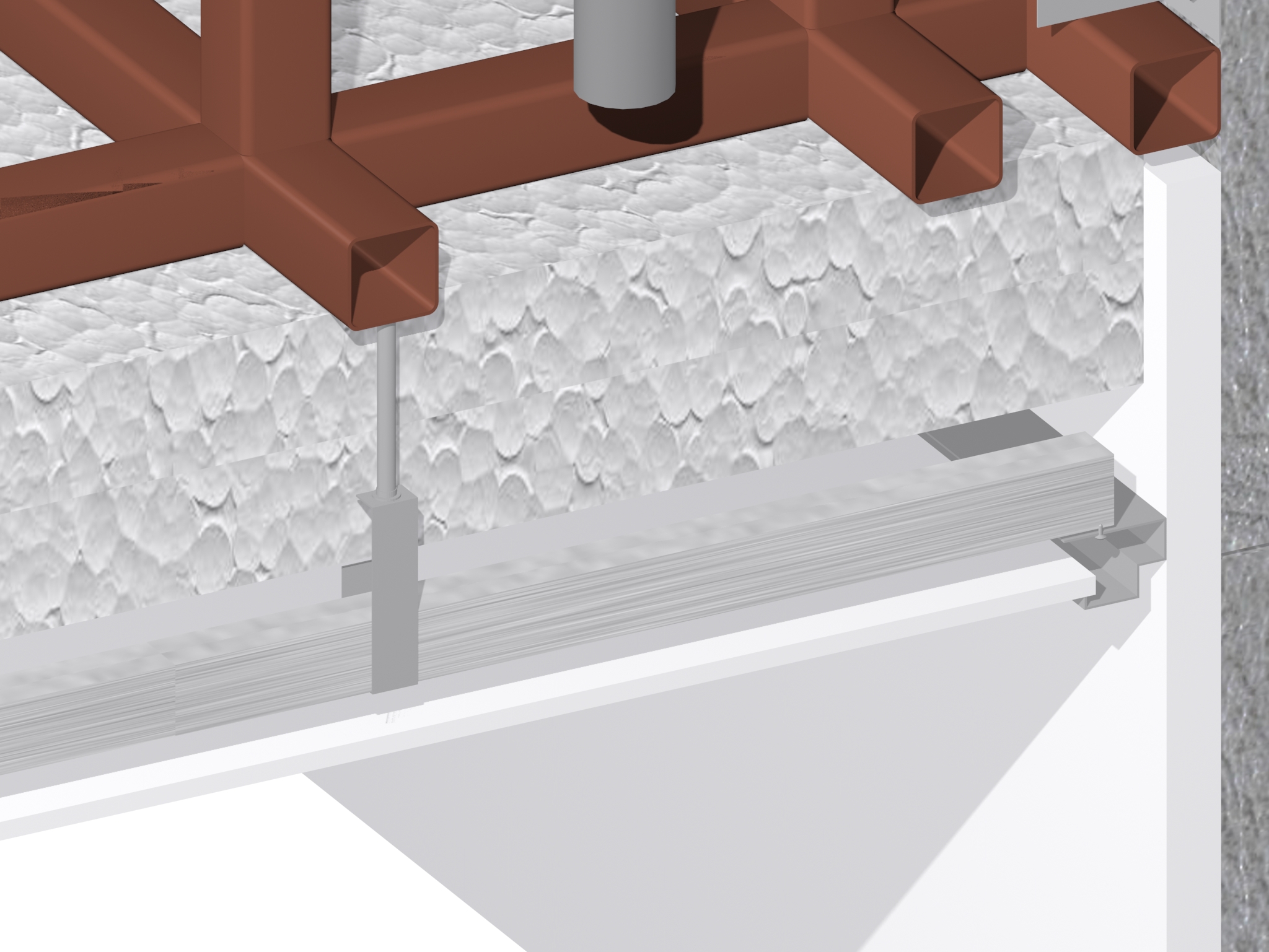

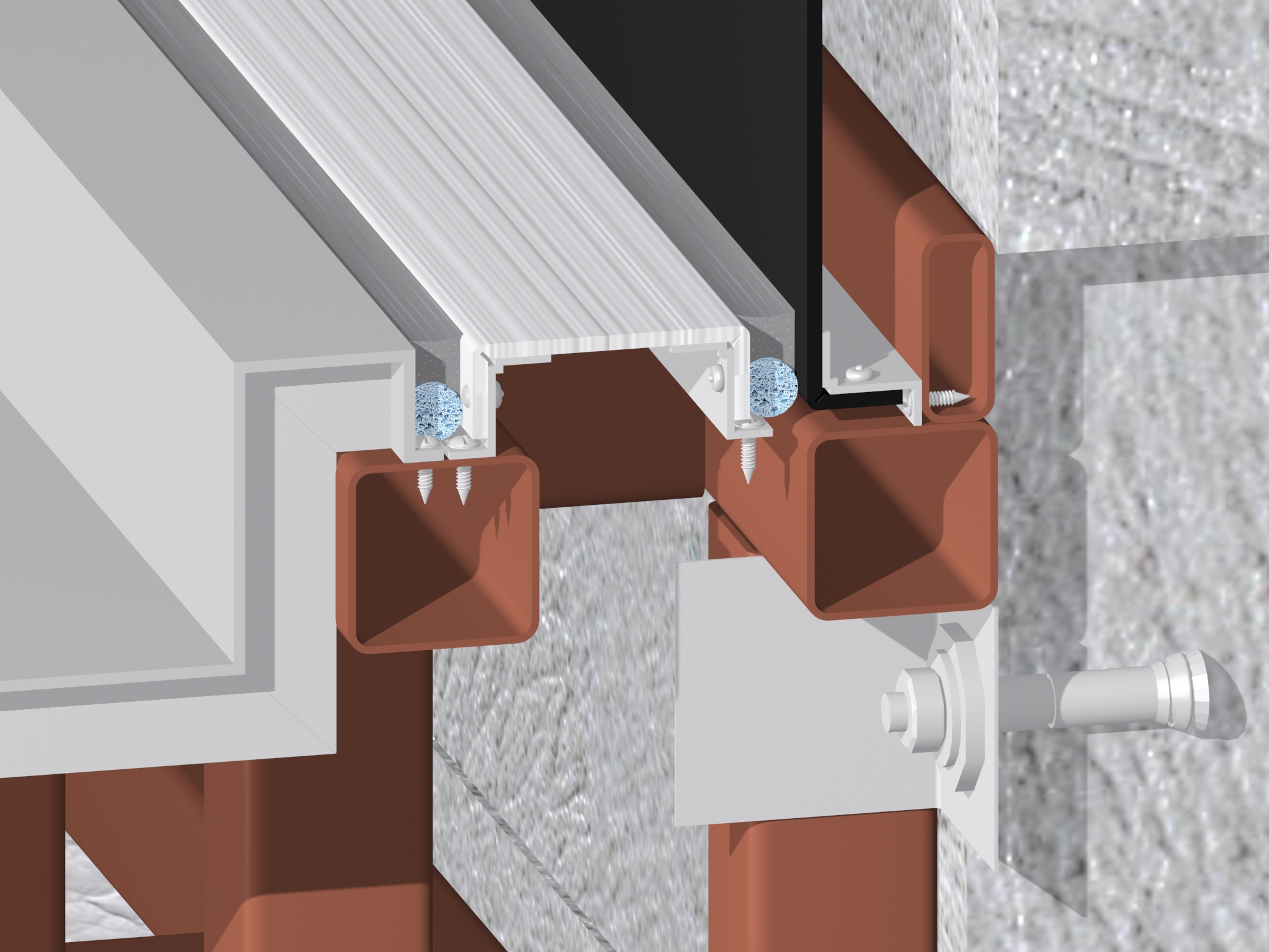

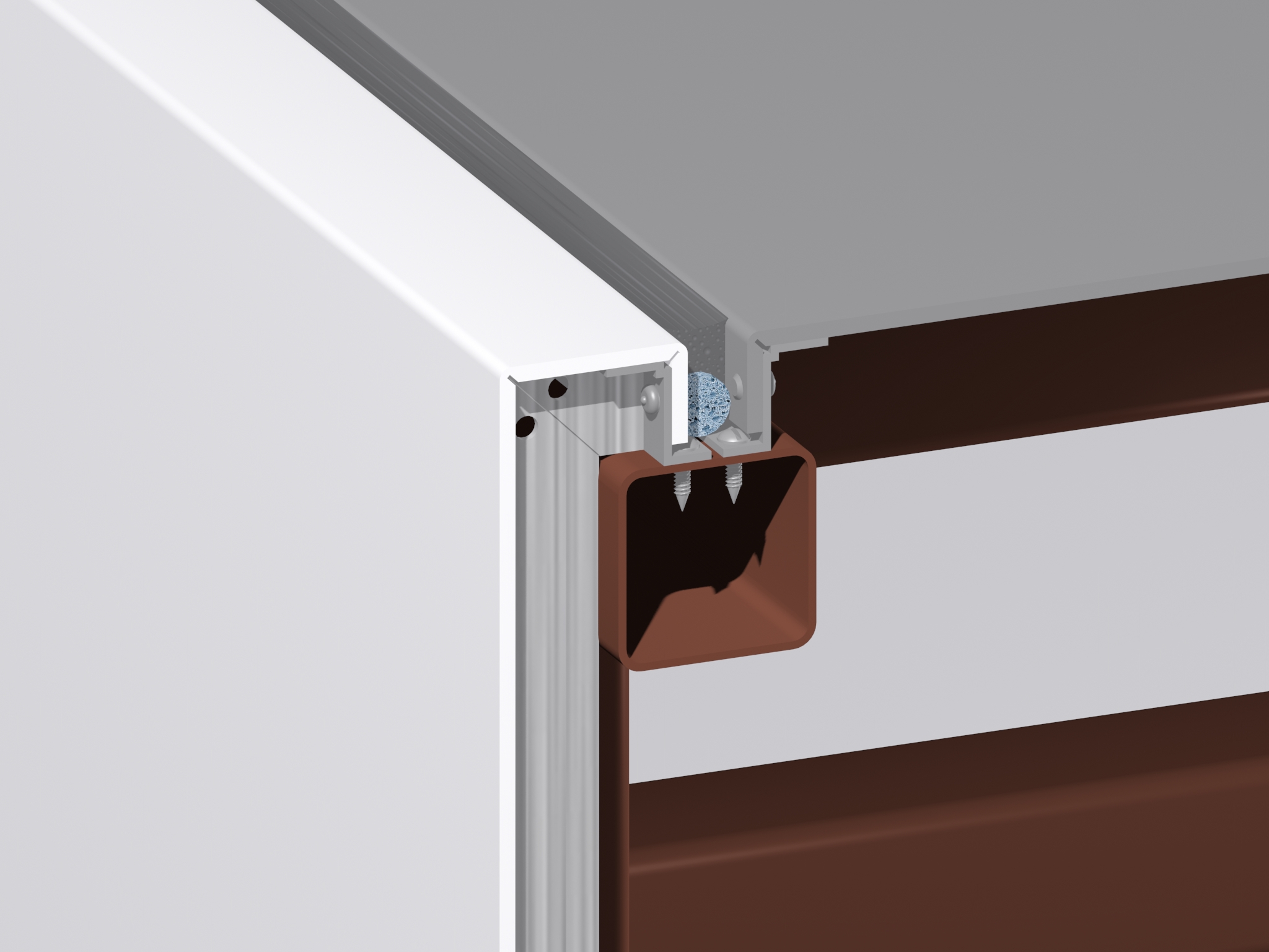

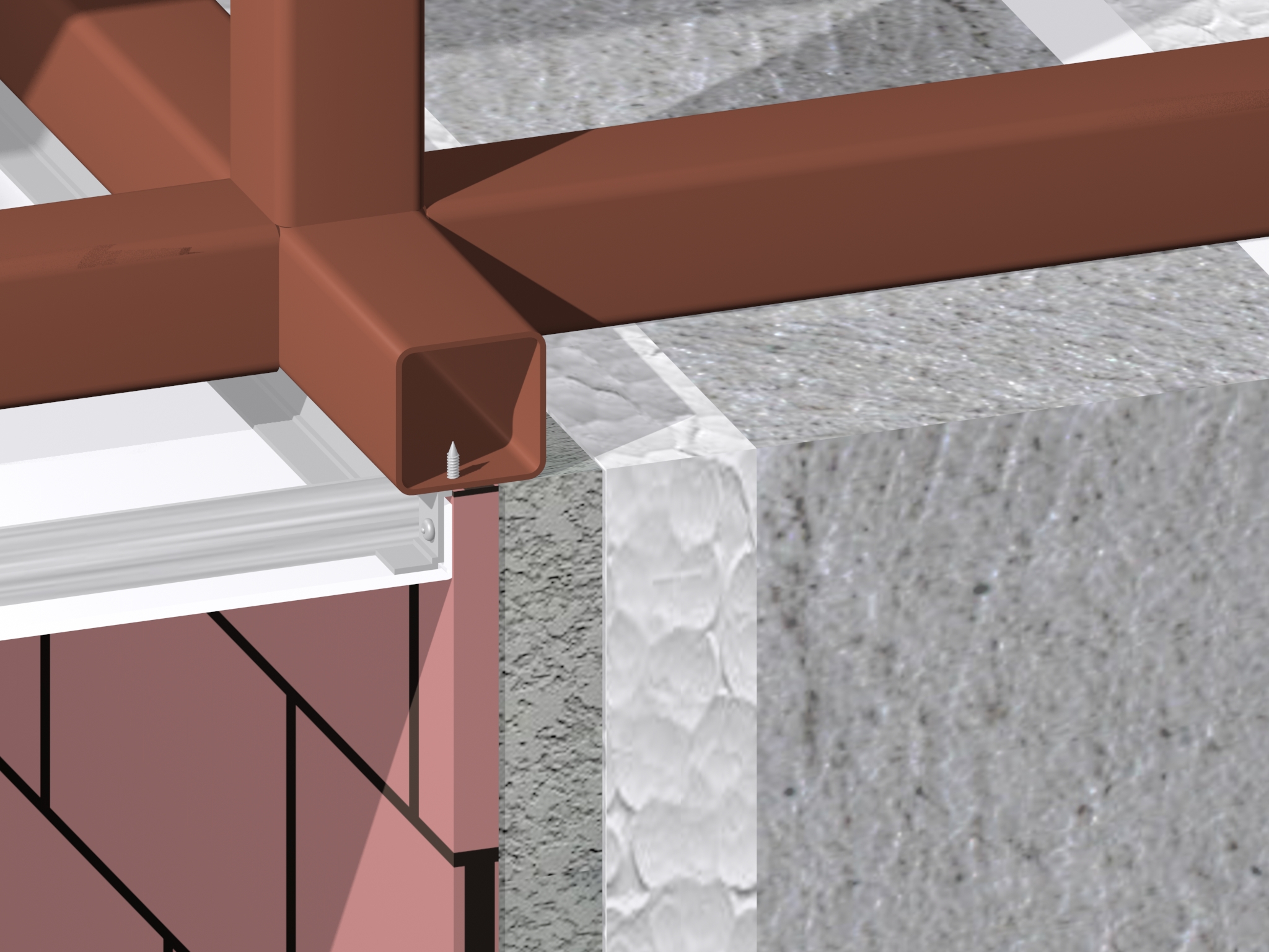

캐노피를 벽에서 내민 캔틸레버로 만든 상세입니다. 하중 흐름이 명확하게 표기돼 있습니다 — M12 SET ANCHOR BOLT로 구조체에 ST'L BRACKET(L-100X70X6TX70LG)을 고정하고, 그 위에 ST'L 50X50X2.0T 각파이프로 격자 틀을 짜고, 마감으로 THK4 알루미늄 복합판넬을 덮었습니다.

복합판넬 색이 GREY·WHITE·CHACOAL 세 가지로 나뉘어 표기된 점이 눈에 띕니다. 하부는 WHITE, 상부 노출면은 GREY, 벽면 입면은 CHACOAL로 배분해 아래에서 올려다볼 때 밝게 보이도록 한 구성으로 보입니다.

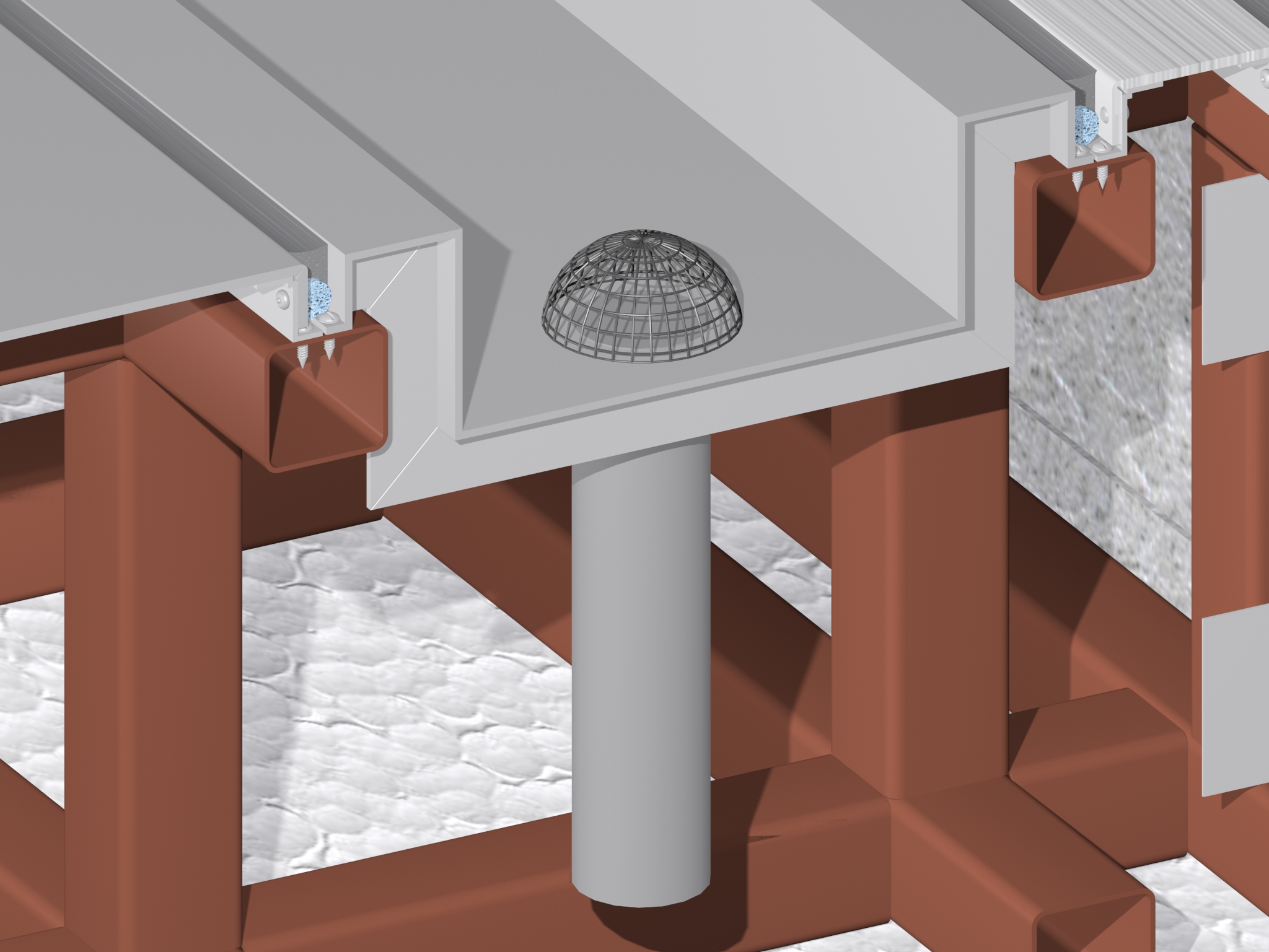

가장자리에는 THK1.2 SUS GUTTER를 불소수지도장으로 마감해 돌렸습니다. 캐노피는 면적 대비 빗물이 한 곳으로 몰리기 때문에, 거터 없이 판넬 끝에서 물이 떨어지면 하부 벽면에 오염이 생깁니다. 스테인리스에 불소수지도장까지 올린 것은 상시 젖는 부위라 도장 수명을 길게 잡은 선택으로 읽힙니다.

■ 이런 분께 도움이 됩니다

• BIM 담당자 — 각파이프 격자와 브라켓은 Revit 기본 패밀리로 만들기 번거로워 일반 모델로 처리하기 쉬운데, 그러면 물량이 빠집니다. 구조 프레이밍으로 잡아야 집계에 잡힙니다
• 설계 실무자 — 복합판넬 색 분할을 도면 단계에서 지정해 두면 현장에서 임의로 바뀌는 일을 줄일 수 있습니다
• 시공사 현장 — 세트앵커는 모재 강도와 연단거리가 확보돼야 성능이 나옵니다. 기존 벽체에 후시공할 때는 철근 위치를 먼저 탐사하는 것이 안전합니다
• 전공 학생 — 마감재가 아니라 그 뒤의 하지·고정철물이 도면의 본론이라는 점을 보여주는 좋은 예시입니다

■ 참고

알루미늄 복합판넬은 화재 시 심재 종류가 중요합니다. 현행 기준에서는 건축물 규모·용도에 따라 외벽 마감재의 화재 성능이 제한되므로, 이 상세를 그대로 적용하기 전에 해당 부위의 마감재 기준을 별도로 확인해야 합니다.
