■ 눈여겨볼 것

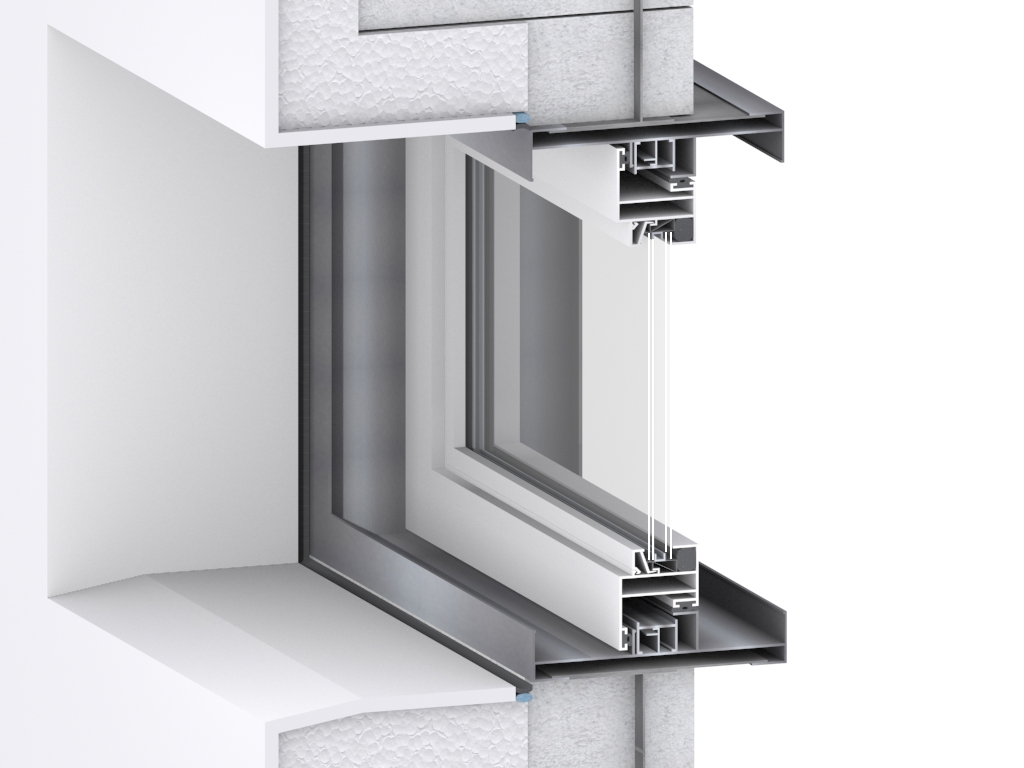

외단열 벽체에 시스템창호를 어떻게 앉히는가를 보여주는 단면입니다. 벽체는 ALC BLOCK 위에 THK50 단열재, 그 위에 보강메쉬+접착제, 마감재 순으로 구성됩니다. 메쉬와 접착제가 도면에 별도 층으로 표기된 것은 이 구성이 미장 마감 외단열(외단열 미장공법 계열)임을 뜻합니다.

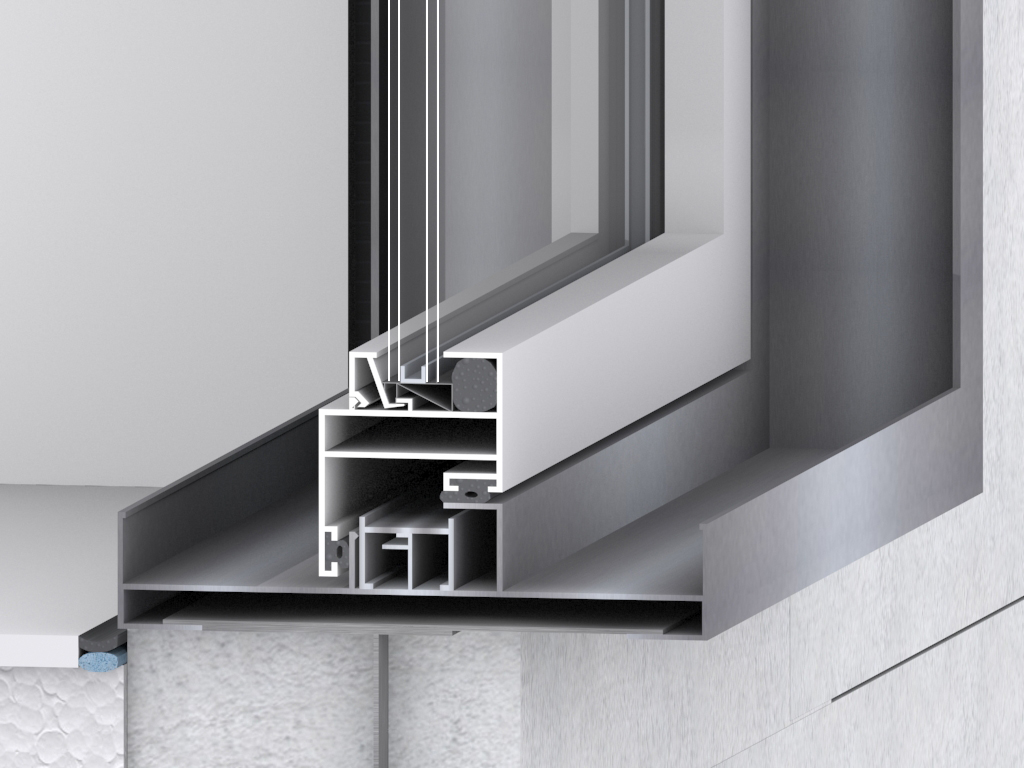

창호는 개구부 안쪽이 아니라 단열재 라인에 가깝게 배치돼 있습니다. 창틀 상·하부에 SEALANT가 각각 표기돼 있고, 단열재가 창틀 옆면까지 감싸며 이어집니다. 이렇게 하면 콘크리트나 블록을 통해 열이 빠져나가는 경로(열교)를 줄일 수 있습니다.

유리는 로이복층유리입니다. 창호 성능은 유리만으로 정해지지 않고 프레임 단열성과 시공 기밀성이 함께 작용하는데, 이 상세는 그중 시공 기밀성 쪽을 실링재 위치로 보여주고 있습니다.

■ 이런 분께 도움이 됩니다

• BIM 담당자 — 창호 패밀리를 벽 두께 중앙에 자동 배치하면 이 상세와 달라집니다. 단열 성능 검토용 모델이라면 창호의 벽체 내 위치를 실제 상세대로 조정해야 의미가 있습니다
• 설계 실무자 — 외단열에서 창호 주변은 열교와 누수가 동시에 생기는 지점입니다. 평면·입면보다 이 단면 하나를 먼저 확정하는 편이 낫습니다
• 시공사 현장 — 실링 시공 전 바탕면의 습기와 이물질 제거가 성능을 좌우합니다. 상부 실링은 물이 고이기 쉬워 특히 주의가 필요합니다
• 집 지으려는 건축주 — 창을 좋은 것으로 바꿔도 시공이 부실하면 결로가 생깁니다. 창호 브랜드보다 이런 설치 상세가 있는지 물어보는 편이 실질적입니다

■ 참고

ALC는 흡수성이 큰 재료라 외부에 노출된 상태로 방치하면 함수율이 올라갑니다. 마감 전 우천 양생과 개구부 주변 보양 계획을 함께 세워야 합니다.
