■ 눈여겨볼 것

계단 마감과 난간을 같은 도면에서 함께 다룬 점이 이 상세의 핵심입니다. 디딤판은 THK30 지정화강석 물갈기, 챌판과 측면은 THK20 지정 마천석 물갈기이고, 석재는 THK30 시멘트 몰탈로 붙입니다. 마감 두께만 50~60mm가 되므로 골조 계단 치수를 그만큼 낮춰 잡아야 합니다.

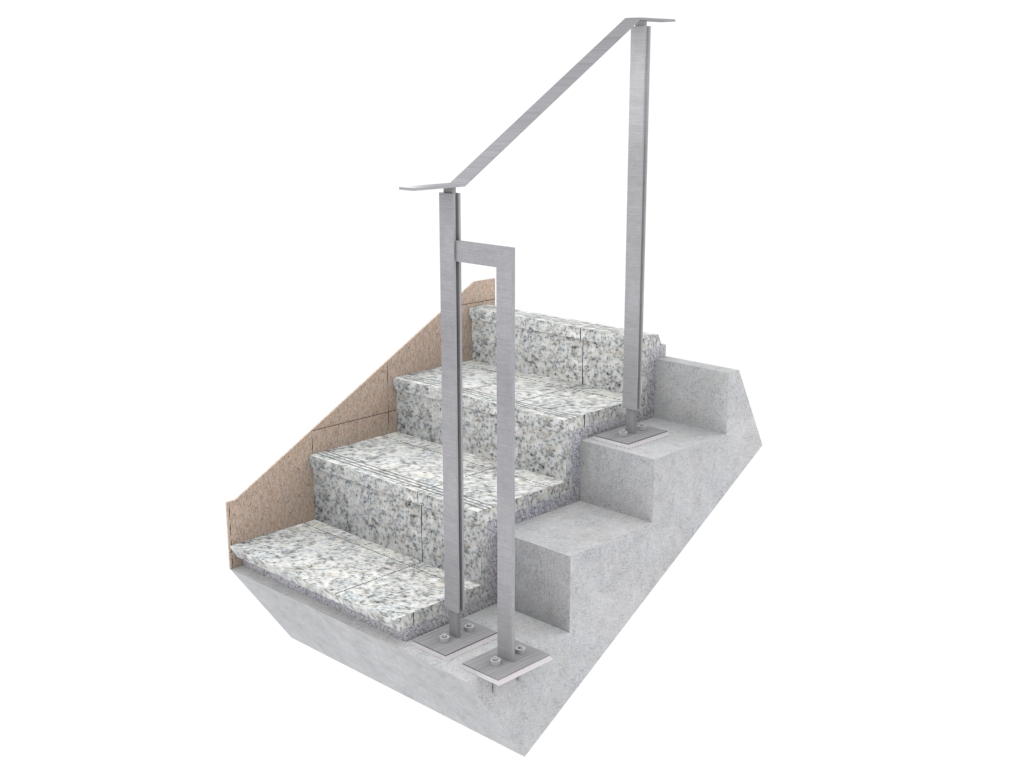

난간은 치수가 구체적입니다. 손스침은 32XT5 플랫바에 유색무광락카, 중간 가로대는 2-40XT5 플랫바를 간격 9mm로 겹쳐 방청페인트 후 유색무광락카로 마감합니다. 플랫바 두 장을 9mm 띄워 겹치는 방식은 얇은 부재로 시각적 두께를 만들면서 볼트 접합부를 그 사이에 숨기려는 의도로 보입니다.

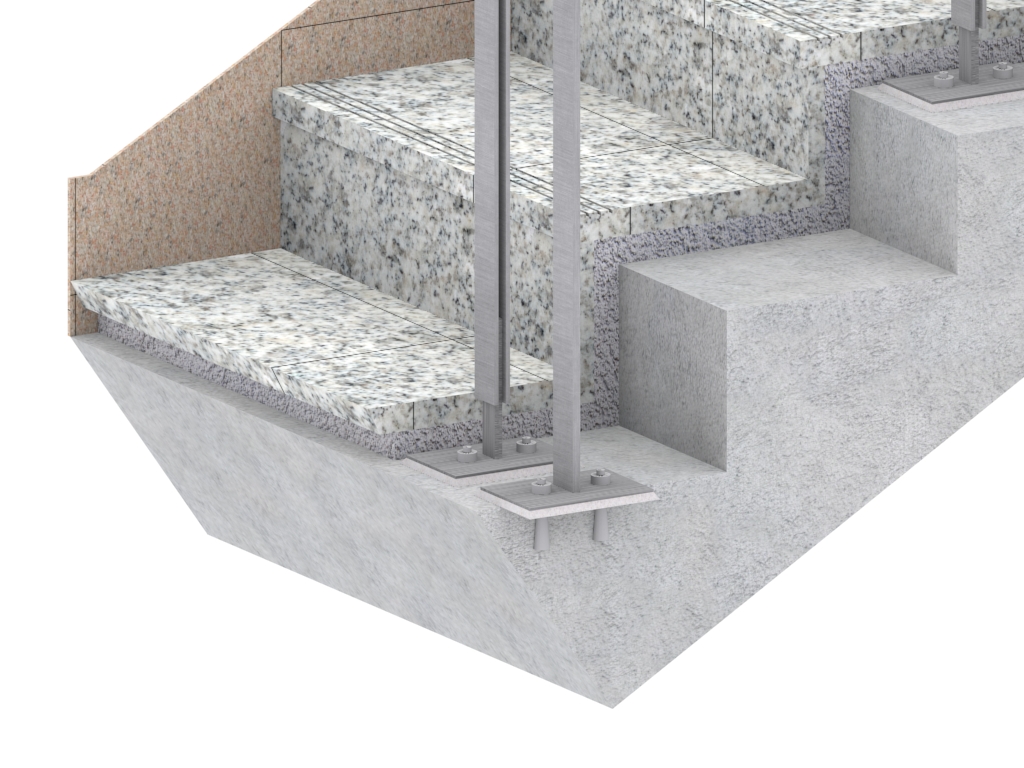

지주 하부에는 150X100 BASE PL에 2-M9 앵커(길이 100)를 박고, 베이스플레이트 아래를 THK10 무수축몰탈로 채웠습니다. 무수축몰탈은 시공 오차를 흡수하면서 지압을 고르게 전달하는 역할을 합니다.

■ 이런 분께 도움이 됩니다

• BIM 담당자 — 계단은 Revit 기본 계단 도구로 만들면 마감 두께가 반영되지 않아 골조 치수와 어긋나기 쉽습니다. 구조 계단과 마감을 분리해 모델링하는 편이 물량과 간섭 검토 모두에 유리합니다
• 설계 실무자 — 마감 두께를 반영하지 않으면 최상단·최하단 단 높이만 달라지는 문제가 생깁니다. 계단은 단 높이 편차에 특히 민감한 부위입니다
• 시공사 현장 — 베이스플레이트 앵커 위치가 석재 줄눈과 겹치면 석재를 깎아야 합니다. 난간 먹매김을 석재 나누기와 함께 검토하면 손실을 줄일 수 있습니다
• 전공 학생 — 난간 하나에도 부재 규격·도장 사양·정착 방법이 모두 지정된다는 점을 확인해 볼 만한 도면입니다

■ 참고

난간 높이와 살 간격은 건축물 용도와 위치에 따라 법으로 규정됩니다. 이 도면은 부재 상세를 보여줄 뿐 안전기준 적합 여부까지 담고 있지는 않으므로, 적용 시 해당 기준을 별도로 확인해야 합니다.
