■ 눈여겨볼 것

지하 집수정 상세로, 방수 사양이 부위마다 다르게 지정된 점이 눈에 띕니다. 집수정 내부는 액체방수 1종에 THK30 보호몰탈, 바깥 바닥은 THK2 분말 침투성 방수입니다. 상시 물이 고이는 집수정 안쪽은 두껍고 확실한 방수를, 주변 바닥은 콘크리트 자체에 침투시키는 방식을 쓴 구분으로 읽힙니다.

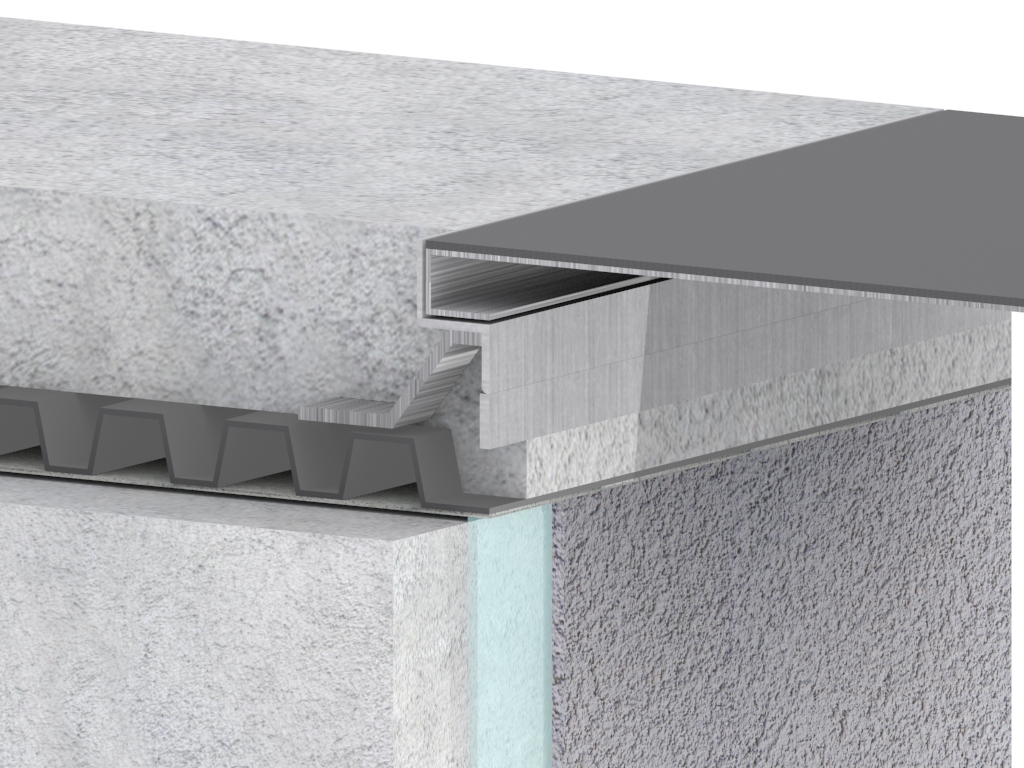

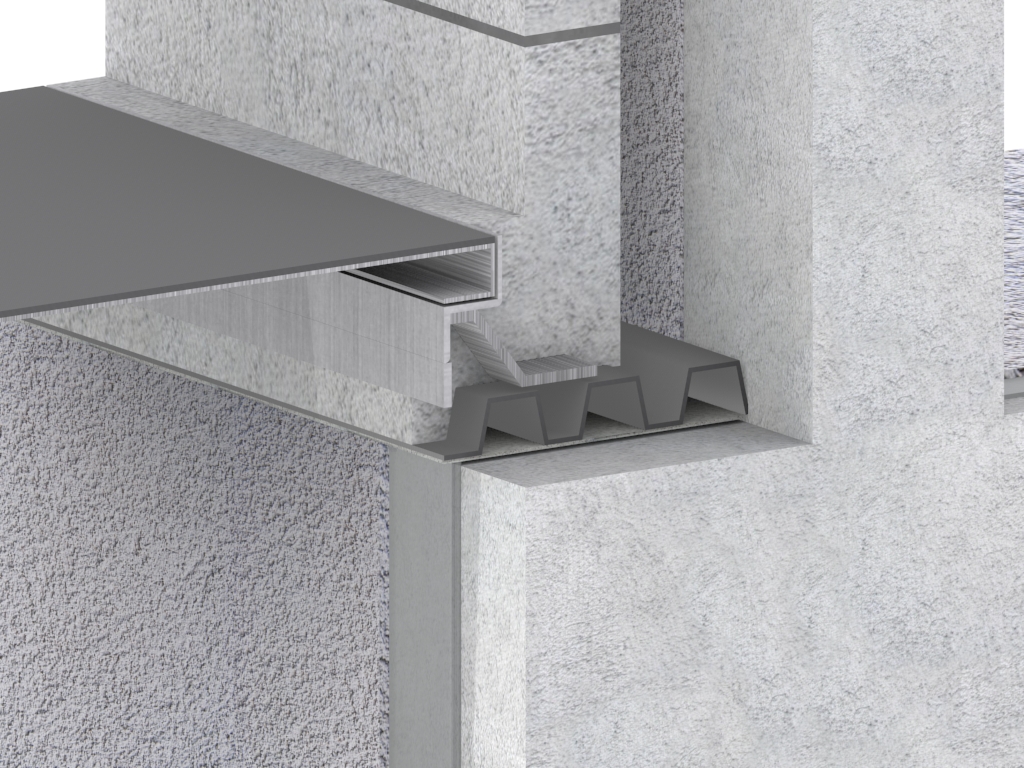

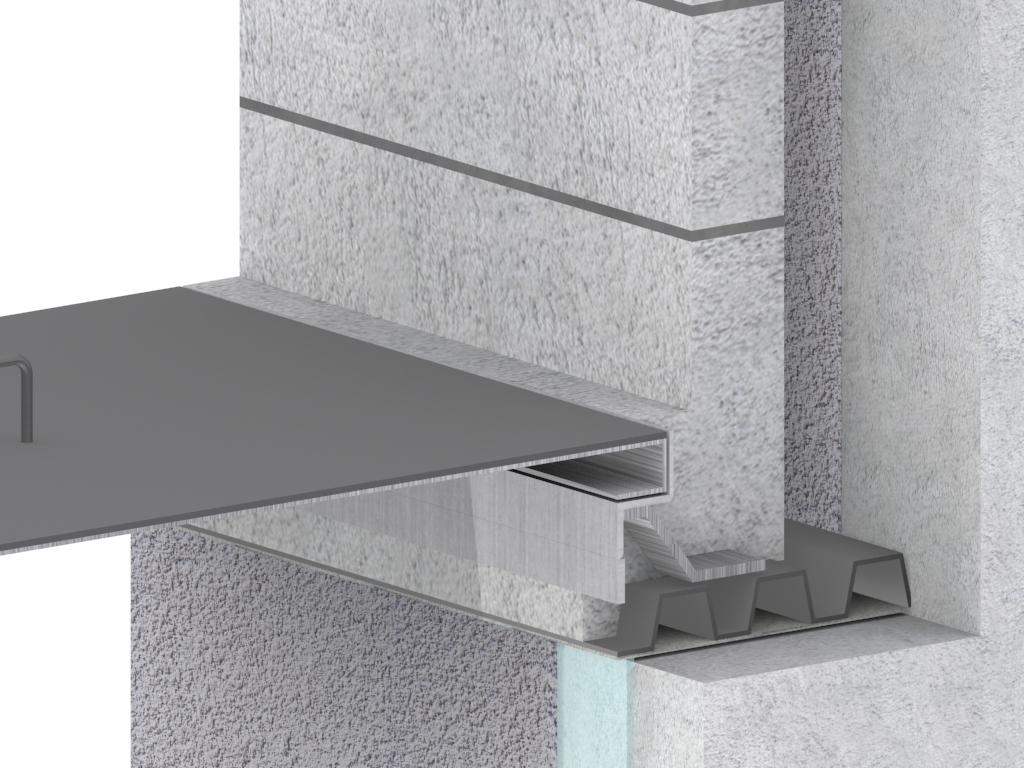

바닥 구성은 THK600 콘크리트 온통기초 위에 THK45 배수판을 깔고 THK153 무근콘크리트를 타설하는 순서입니다. 배수판은 바닥으로 올라오는 지하수를 집수정 쪽으로 흘려보내는 통로 역할을 합니다. 즉 이 상세는 물을 막는 것과 흘려보내는 것을 동시에 쓰고 있습니다.

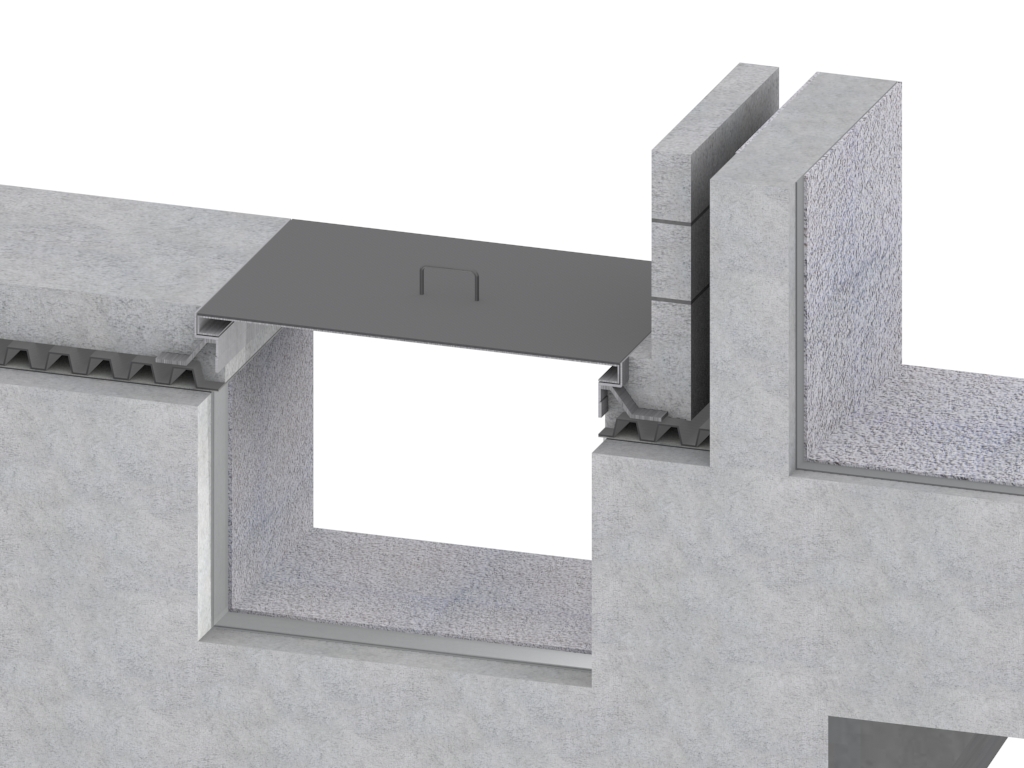

뚜껑은 THK1.5 스테인리스 1080X1080입니다. 1m가 넘는 크기라 성인이 들기 어려우므로 실제로는 분할하거나 손잡이·경첩이 추가돼야 할 것으로 보입니다.

■ 이런 분께 도움이 됩니다

• BIM 담당자 — 배수판처럼 얇고 넓은 부재는 모델에서 생략되기 쉽지만, 이것이 빠지면 집수정 바닥 레벨과 무근 두께가 어긋납니다. 층 구성(바닥 타입)에 반드시 포함시키는 편이 좋습니다
• 설계 실무자 — 집수정 크기는 유입량이 아니라 펌프 용량과 기동 빈도로 정해집니다. 설비 담당자와 용량을 먼저 협의한 뒤 건축 치수를 확정하는 순서가 맞습니다
• 시공사 현장 — 액체방수 1종은 바탕 함수 상태에 민감합니다. 집수정처럼 건조가 잘 안 되는 부위는 양생 기간을 넉넉히 잡아야 합니다
• 전공 학생 — 지하 방수는 '완전 차단'과 '유도 배수' 두 전략이 함께 쓰인다는 점을 이 한 장에서 확인할 수 있습니다

■ 참고

집수정은 준공 후 점검이 잦은 부위입니다. 뚜껑을 열었을 때 펌프를 꺼낼 수 있는 여유와 사다리 또는 발판 위치까지 도면 단계에서 함께 고려하면 유지관리가 훨씬 수월해집니다.
