■ 눈여겨볼 것

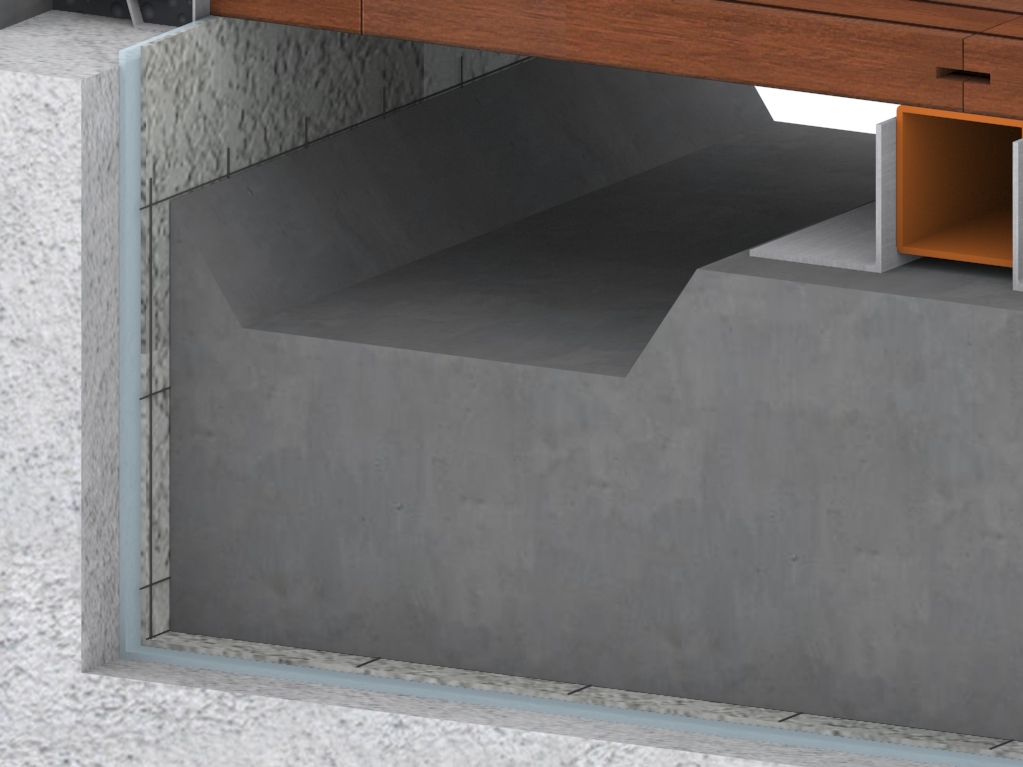

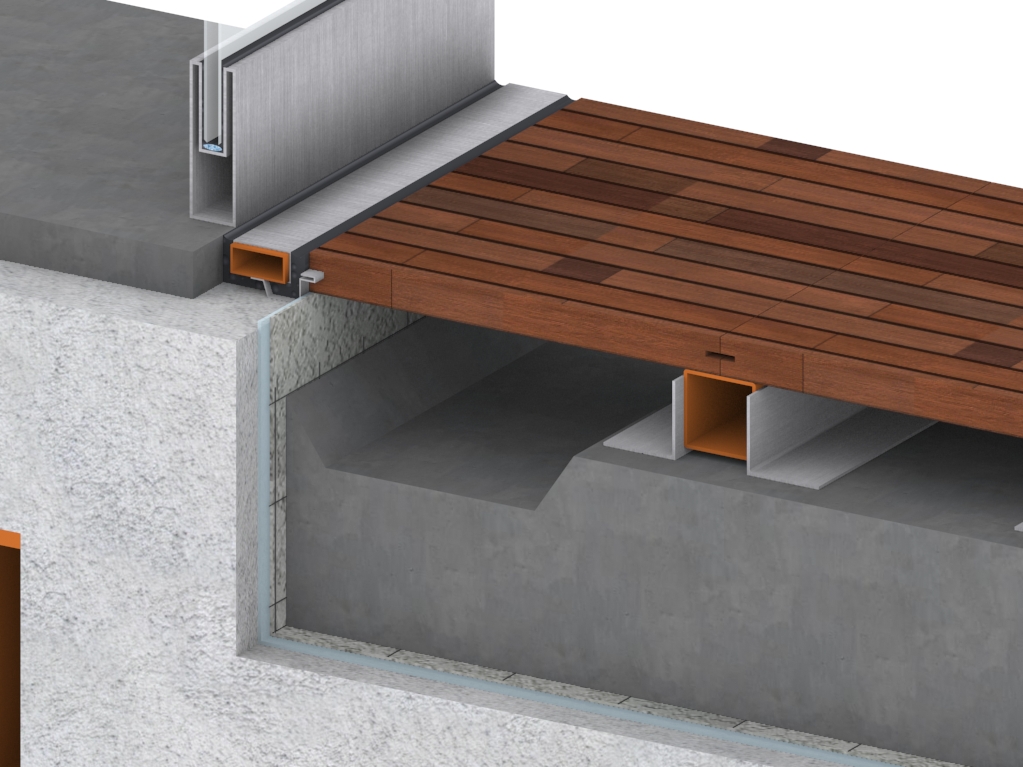

옥외 데크 상세인데, 정작 도면의 본론은 데크 판이 아니라 그 아래 물길입니다. W=200 OPEN 트렌치가 H=50~100 구배로 표기돼 있습니다. 폭 200mm 트렌치 바닥을 50에서 100mm까지 기울여 물이 한 방향으로 모이도록 한 것입니다. 데크 하자의 상당수가 물 빠짐에서 비롯되므로 이 구배 표기가 핵심입니다.

방수는 THK3 우레탄 도막방수 위에 THK15 보호 모르타르, 그 위에 THK132 누름 콘크리트 순입니다. 세 층을 합치면 150mm에 달합니다. 여기에 데크 마감까지 올라가므로, 실내와 데크가 만나는 문턱 레벨은 설계 초기에 잡아 두지 않으면 나중에 조정하기 어렵습니다.

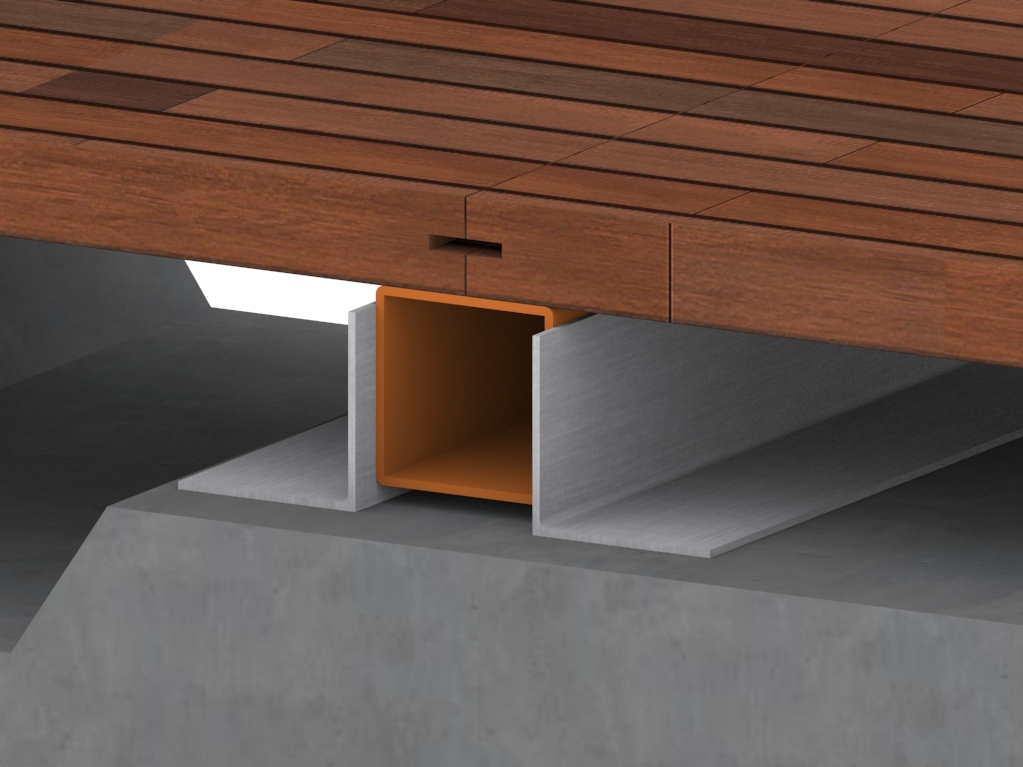

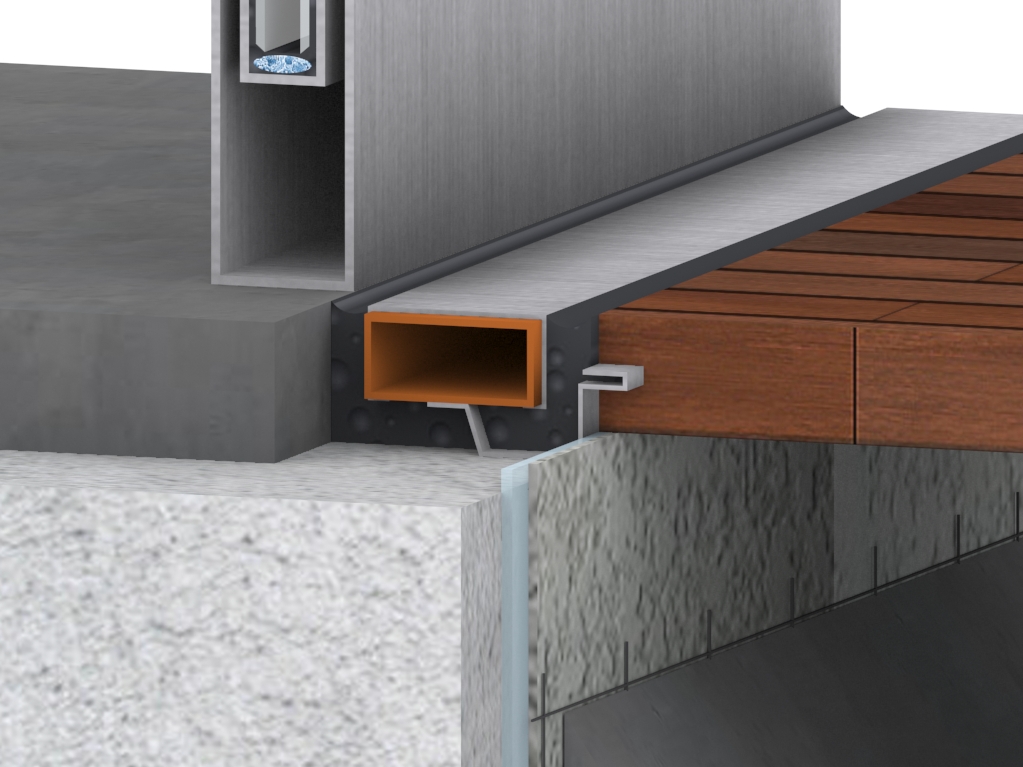

데크 판은 합성목재 T23X150 SOLID이고, 아연도각관 50X50X2.3T 위에 얹힙니다. 실내와 만나는 경계에는 THK1.6 스테인리스 헤어라인 플레이트(W:40)를 세워 마감선을 정리했습니다.

■ 이런 분께 도움이 됩니다

• BIM 담당자 — 이런 구성을 Revit 바닥 하나로 처리하면 트렌치가 사라집니다. 트렌치는 별도 부재로 모델링해야 간섭 검토와 물량이 모두 맞습니다
• 설계 실무자 — 누름콘크리트 132mm는 하중으로도 적지 않습니다. 데크 면적이 넓다면 구조 검토에 반영됐는지 확인할 필요가 있습니다
• 시공사 현장 — 우레탄 도막방수는 이어치기 부위와 모서리 보강이 관건입니다. 트렌치 모서리는 특히 도막이 얇아지기 쉬운 지점입니다
• 집 지으려는 건축주 — 옥상이나 마당 데크를 계획한다면 '데크를 뭘로 깔까'보다 '물이 어디로 빠지나'를 먼저 물어보는 편이 좋습니다

■ 참고

합성목재 데크는 하부 청소가 되지 않으면 낙엽과 흙이 쌓여 트렌치를 막습니다. 데크 판 일부를 열 수 있게 하거나 점검구를 두면 준공 후 관리가 가능해집니다.
