■ 눈여겨볼 것

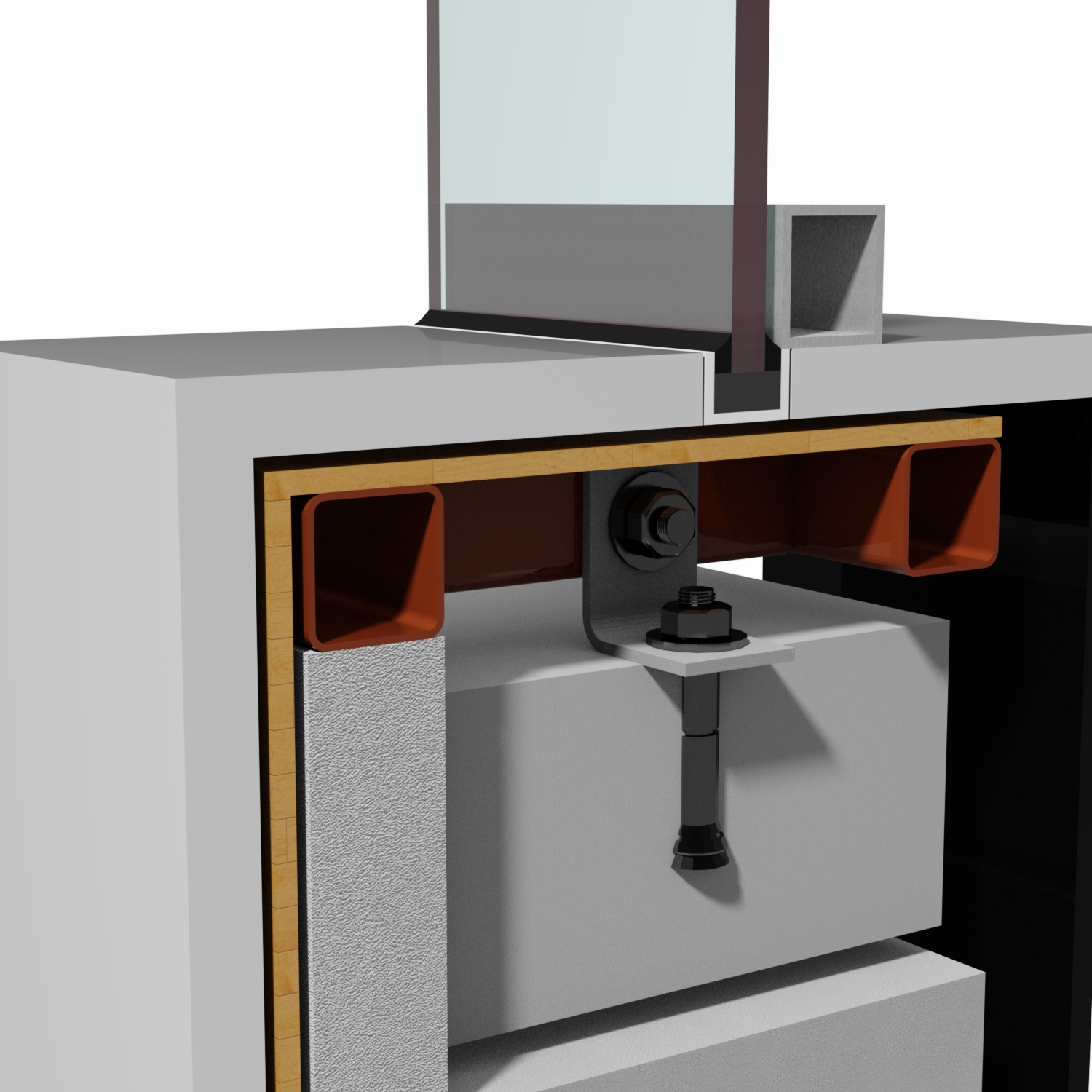

드라이브스루 매장의 계산 부스 상세입니다. 좁은 공간에 구조·마감·단열·설비가 모두 들어가 있습니다. 구조는 THK200 ALC BLOCK을 쌓고 THK50 단열재를 붙였으며, 상판은 THK20 엔지니어드 스톤(WHITE)입니다. 부스 외곽으로는 40X40X2.0T 강관에 방청페인트를 칠한 프레임이 돌아갑니다.

도면에 RMHC MONEY BOX가 부재로 표기돼 있는 점이 특징적입니다. 브랜드 운영 프로그램에 따른 모금함이 건축 상세도에 하나의 요소로 들어와 있다는 뜻으로, 프랜차이즈 매장 설계에서는 운영 요구사항이 도면 레벨까지 내려온다는 것을 보여줍니다.

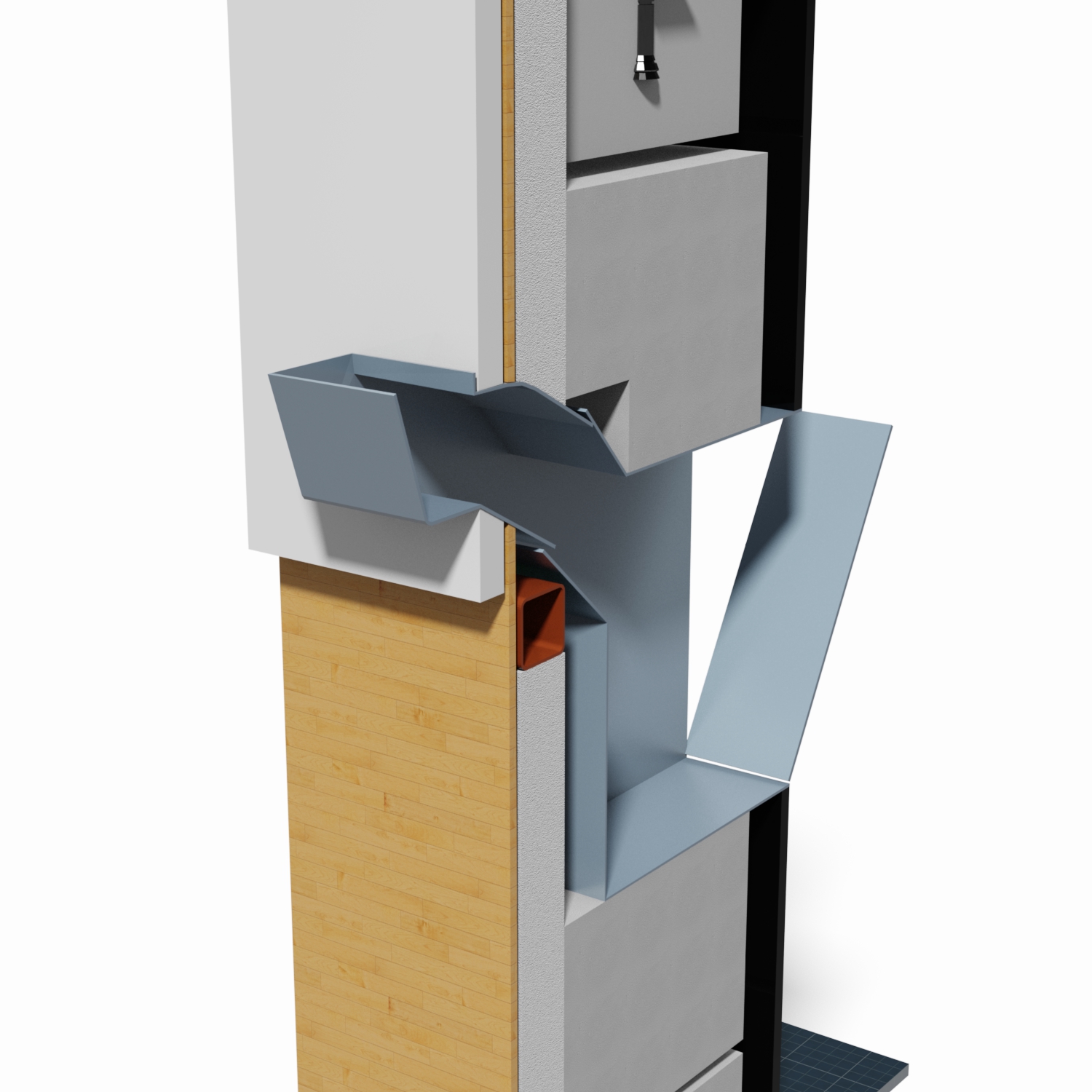

창구 앞쪽으로 뻗은 회색 판은 차량 쪽으로 내민 카운터 또는 트레이로 보입니다. 차량과 직원 사이의 거리를 좁히는 부재라 높이와 내민 길이가 사용성을 좌우하는데, 이런 치수는 매장 운영 기준에서 정해지는 경우가 많습니다.

■ 이런 분께 도움이 됩니다

• BIM 담당자 — 부스처럼 작고 반복되는 유닛은 패밀리로 만들어 두면 여러 매장에 재사용할 수 있습니다. 다만 지역별 규정 차이를 매개변수로 열어 두는 편이 좋습니다
• 설계 실무자 — ALC 200에 단열재 50은 전체 두께가 250을 넘습니다. 부스 내부 유효 폭이 좁아지므로 직원 동선을 먼저 확인해야 합니다
• 시공사 현장 — 엔지니어드 스톤 상판은 현장 절단이 어렵습니다. 개구부와 배선 위치를 확정한 뒤 발주하는 순서가 안전합니다
• 전공 학생 — 브랜드 매장의 도면에는 건축 요구뿐 아니라 운영 요구가 함께 담긴다는 점을 확인할 수 있는 사례입니다

■ 참고

계산 부스는 창구가 열려 있는 시간이 길어 냉난방 손실이 큽니다. 단열 사양만으로는 해결되지 않으므로 에어커튼이나 국소 난방 계획을 함께 검토하는 것이 일반적입니다.
