■ 눈여겨볼 것

화장실 바닥 배수 상세로, 방수와 마감의 순서가 명확히 표기돼 있습니다. 바탕 위에 비노출 우레탄 방수를 하고 보호몰탈을 덮은 뒤 지정 타일로 마감합니다. 방수층이 타일 아래에 감춰지는 방식이라, 시공 후에는 눈으로 확인할 수 없다는 점이 중요합니다.

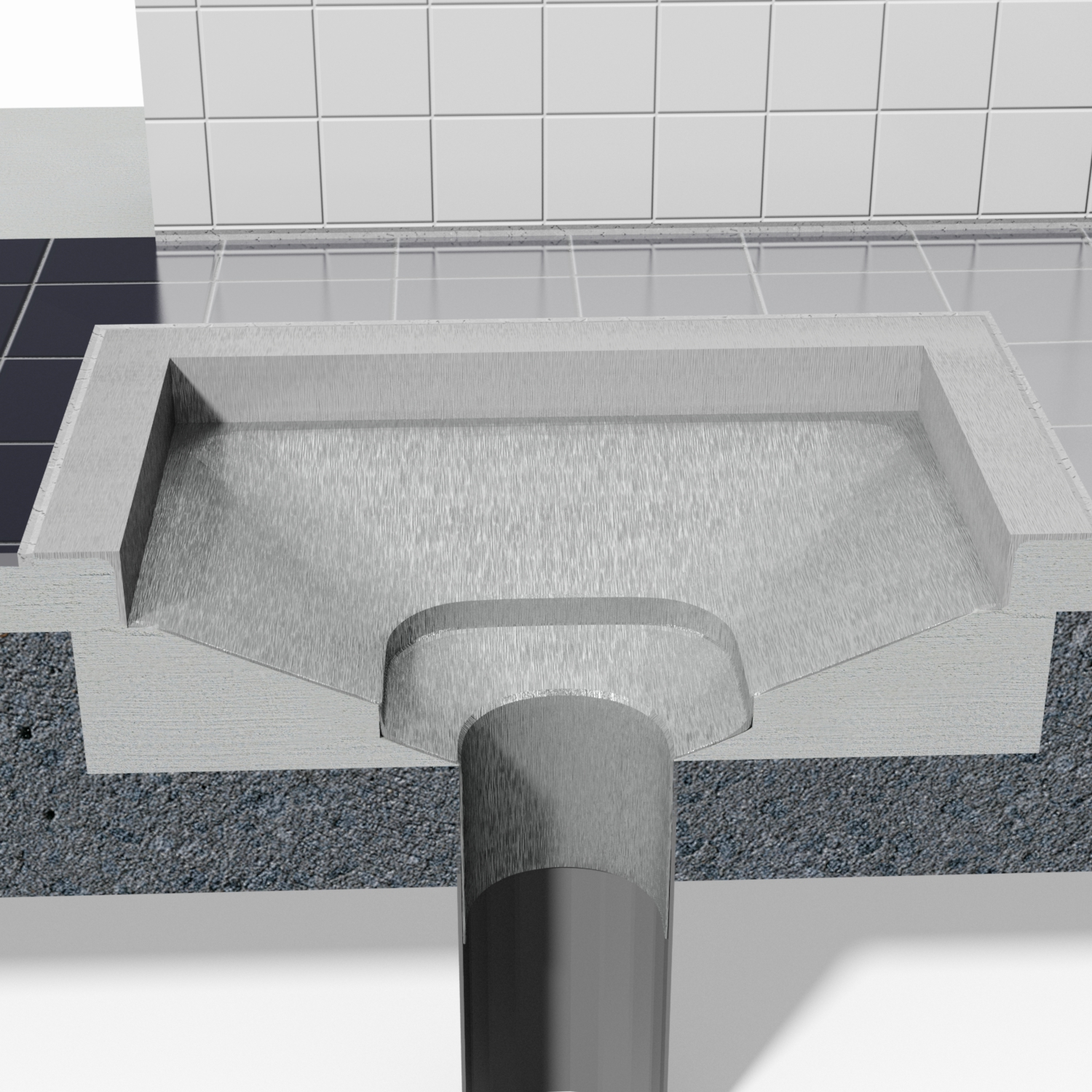

바닥 가운데가 배수구를 향해 움푹 꺼진 형태로 모델링돼 있습니다. 구배를 3차원으로 표현한 것으로, 평면도에서 화살표와 숫자로만 표기하던 구배를 이렇게 보면 실제 물이 어디로 흐르는지 훨씬 직관적으로 파악됩니다. BIM 상세도가 2D 도면 대비 유리한 지점이 바로 이런 부분입니다.

샤워 구역 쪽에는 SST ANGLE 45X45로 테두리를 잡은 트렌치가 있고, 배수구 하부는 설비 배관과 연결됩니다. 스테인리스 앵글은 타일 끝단을 보호하면서 그레이팅을 받치는 역할을 겸하는 것으로 보입니다.

■ 이런 분께 도움이 됩니다

• BIM 담당자 — 바닥 구배는 Revit에서 바닥 모양 편집으로 만들 수 있지만, 타일 마감까지 함께 기울이면 모델이 복잡해집니다. 구배를 어느 층에서 만들지 규칙을 정해 두는 편이 좋습니다
• 설계 실무자 — 배수구 위치는 타일 나누기와 함께 검토해야 합니다. 배수구가 타일 한가운데 오면 사방으로 잘라야 해 마감이 지저분해집니다
• 시공사 현장 — 방수층 관통부(배수구 주변)가 누수의 시작점입니다. 배관 접합부 방수 보강을 별도 공정으로 잡는 것이 좋습니다
• 건축주 — 욕실 누수는 아래층 피해로 이어져 보수 비용이 큽니다. 타일 시공 전 담수 시험을 했는지 확인해 볼 만합니다

■ 참고

비노출 방수는 타일을 덮고 나면 재시공 비용이 매우 커집니다. 마감 전 담수 시험(물을 채워 두고 누수를 확인하는 절차)을 거치는 것이 사실상 유일한 검증 기회입니다.
