이형벽체의 오류 개선에 대해 이야기해보고자 합니다.

하라주쿠 오모테산도의 TOD'S 매장

홍대 나비빌딩

이 두가지의 건축물은 외형의 표피디자인이 곡선 또는 사선으로 이루어져 있다는 공통점이 있습니다.

그리고 표피디자인이 곡선 또는 사선이 될 경우 두개의 벽체가 만나는 모서리부분의 해결이 용이하지 않다는 단점이 있죠.

이부분을 해결하는 방안으로 초정밀 시공을 통한 방안과 기능공의 실력을 고려하지 않고 3차원(Geometry) 형상 작성법을 고려한 방안이 있습니다.

그리고 위 두가지 건축물은 위의 2가지 방안이 모두 적용된 건축물입니다.

하지만 통상적으로 사용하는 BIM프로그램(Revit, ArchiCAD 등의 범용프로그램)은 초정밀 시공 부분을 적용할 수 없습니다.(DP/GC 등 Product기반 프로그램은 가능)

따라서 Revit이나 ArchiCAD를 사용한다면 후자의 방안으로 해결을 모색할 수 밖에 없겠죠.

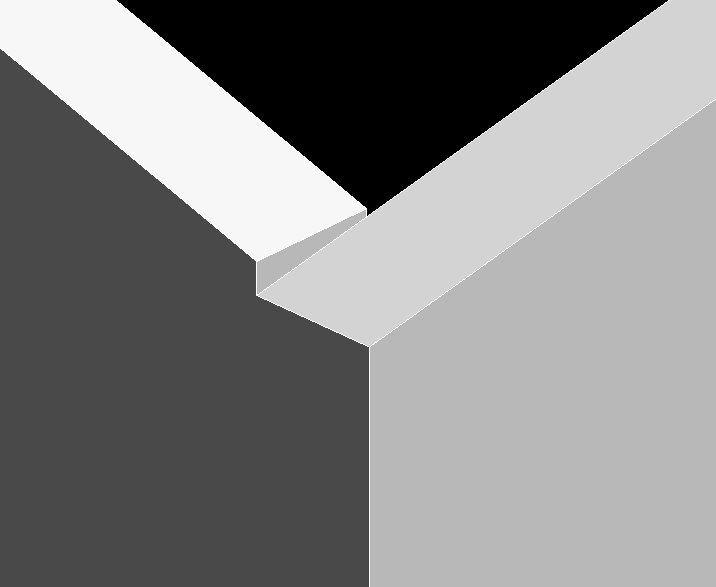

위 두개의 이미지를 보시면 Revit의 프로파일 편집을 이용해서 두개의 모서리를 동일한 높이로 맞추어 제작해본 형상입니다.

모서리를 보시면 Revit의 기본기능 중 하나인 벽체 우선순위에 의해 모서리 부분이 정상 결합이 되지 못했습니다.

(물론 우선순위에 대한 문제가 아닌 사선단면에서 내부와 외부의 단면위치를 자동적으로 계산해서 결합하지 못해서 발생하는 현상입니다.)

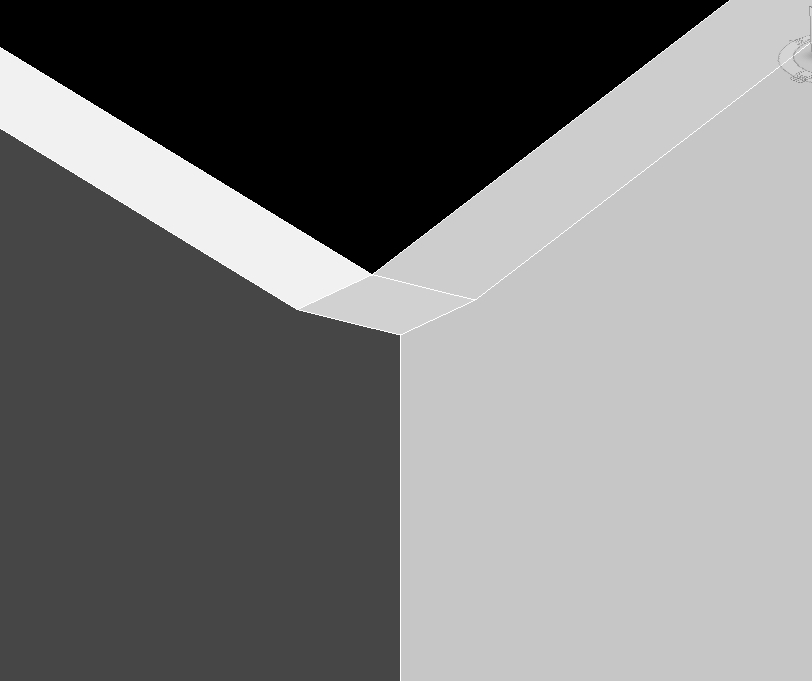

이를 해결하면 아래의 이미지처럼 됩니다.

어떠한 방법을 이용해야 해결이 가능할까요?

다음에 해결방안을 공개하도록 하겠습니다.

본인만의 해결방법을 답글로 적어주세요-
