KS F 1501이 기본이고, 나머지는 현장 관행입니다

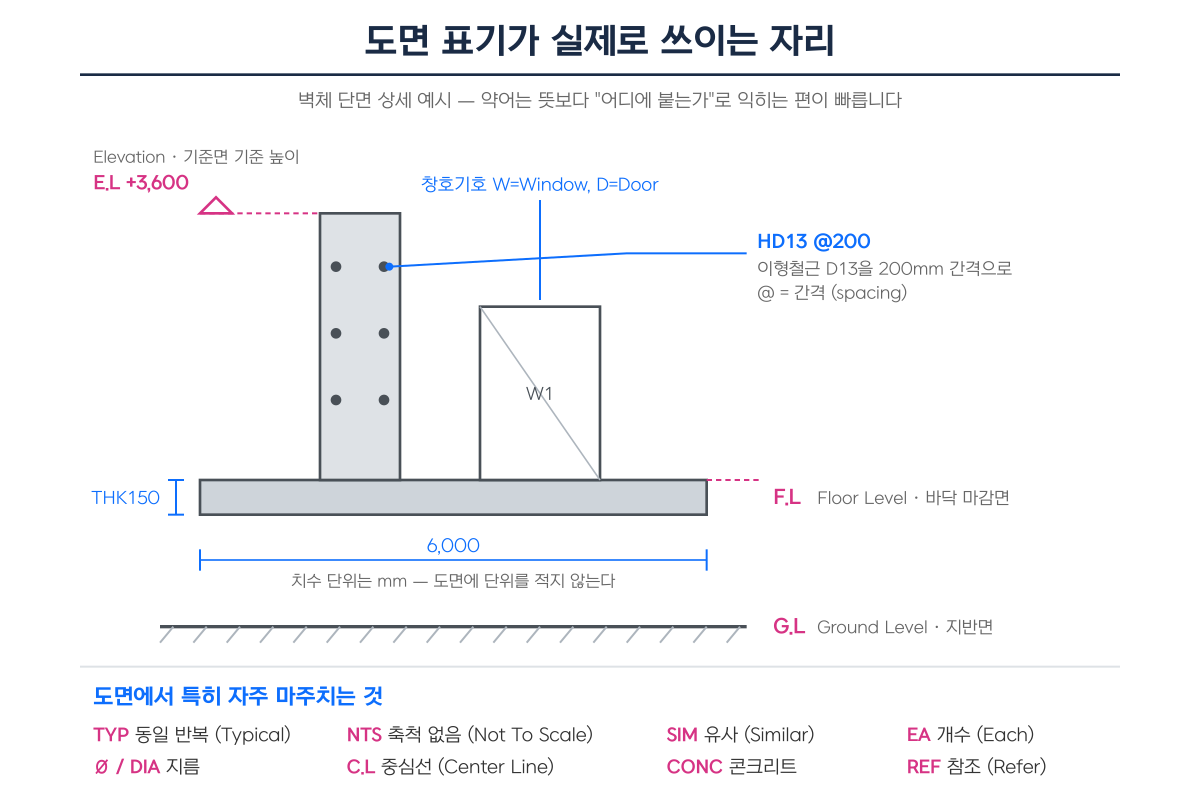

결론부터 말씀드리면 표준은 있지만 강제력은 약하고, 실제로는 회사·현장별 관행이 더 크게 작용합니다. 그래서 "규정을 외운다"기보다 도면에서 어느 자리에 붙는지로 익히는 편이 빠릅니다.

1. 근거가 되는 표준

• KS F 1501 건축제도통칙 — 국내 건축 도면의 기본. 선의 종류, 척도, 치수 기입, 재료 표시가 규정돼 있습니다.
• KS A 0005 제도통칙 — 제도 전반의 상위 규격입니다.
• ISO 128 — 제도의 일반 원칙에 관한 국제표준입니다.
• AIA CAD Layer Guidelines / NCS — 레이어 명명 규칙. 해외 프로젝트나 BIM 협업에서 요구되는 경우가 있습니다.

다만 실무에서 이 표준들을 펼쳐 놓고 도면을 그리는 경우는 드뭅니다. 회사 도면 작성 지침(CAD 표준)이 있으면 그것이 사실상의 규정입니다.

2. 레벨·높이 — 가장 많이 쓰입니다

• G.L (Ground Level) 지반면
• F.L (Floor Level) 바닥 마감면
• S.L (Slab Level) 슬래브 상단면 — F.L보다 마감 두께만큼 낮습니다
• E.L (Elevation Level) 기준면 기준 높이
• C.H (Ceiling Height) 천장고
• B.L (Base Line) 기준선

F.L과 S.L을 혼동하면 마감 두께만큼 오차가 생깁니다. 실무에서 실제로 자주 나는 실수입니다.

3. 치수·수량

• THK (Thickness) 두께 — THK150은 150mm 두께
• W / D / H 폭·깊이(또는 문)·높이
• Ø 또는 DIA 지름, R 반지름
• @ 간격 — HD13 @200은 D13 철근을 200mm 간격으로
• EA (Each) 개수
• C.L (Center Line) 중심선

치수 단위는 mm가 기본이며, 도면에 단위를 따로 적지 않습니다. 미터 단위를 쓸 때만 명시합니다.

4. 도면 자체를 가리키는 말

• PLAN 평면도 / ELEV 입면도 / SECT 단면도 / DET 상세도
• DWG (Drawing) 도면 / SCALE 축척
• NTS (Not To Scale) 축척이 맞지 않음 — 상세도에 자주 붙습니다
• TYP (Typical) 동일한 것이 반복됨. 한 군데만 표기하고 나머지는 생략한다는 뜻입니다
• SIM (Similar) 유사하나 완전히 같지는 않음
• REF (Refer) 다른 도면 참조

TYP은 특히 주의해야 합니다. 이 표기를 놓치면 반복 부위 물량이 통째로 빠집니다.

5. 재료·부재

• CONC 콘크리트 / RC 철근콘크리트 / STL 강재
• GYP.BD 석고보드 / INS 단열재 / WP 방수
• HD 이형철근(고강도) / SD 이형봉강 규격 표기
• FIN (Finish) 마감

실무 팁

모르는 약어를 만나면 도면 첫 장의 범례(Legend)와 일반사항(General Notes)을 먼저 보세요. 그 프로젝트에서 쓰는 약어는 대부분 거기에 정의돼 있습니다. 표준을 뒤지는 것보다 훨씬 빠르고 정확합니다.

본인이 도면을 그리는 입장이라면, 회사 표준이 없더라도 범례를 만들어 첫 장에 붙이는 습관을 들이시길 권합니다. 협력업체와의 의사소통 비용이 확실히 줄어듭니다.
