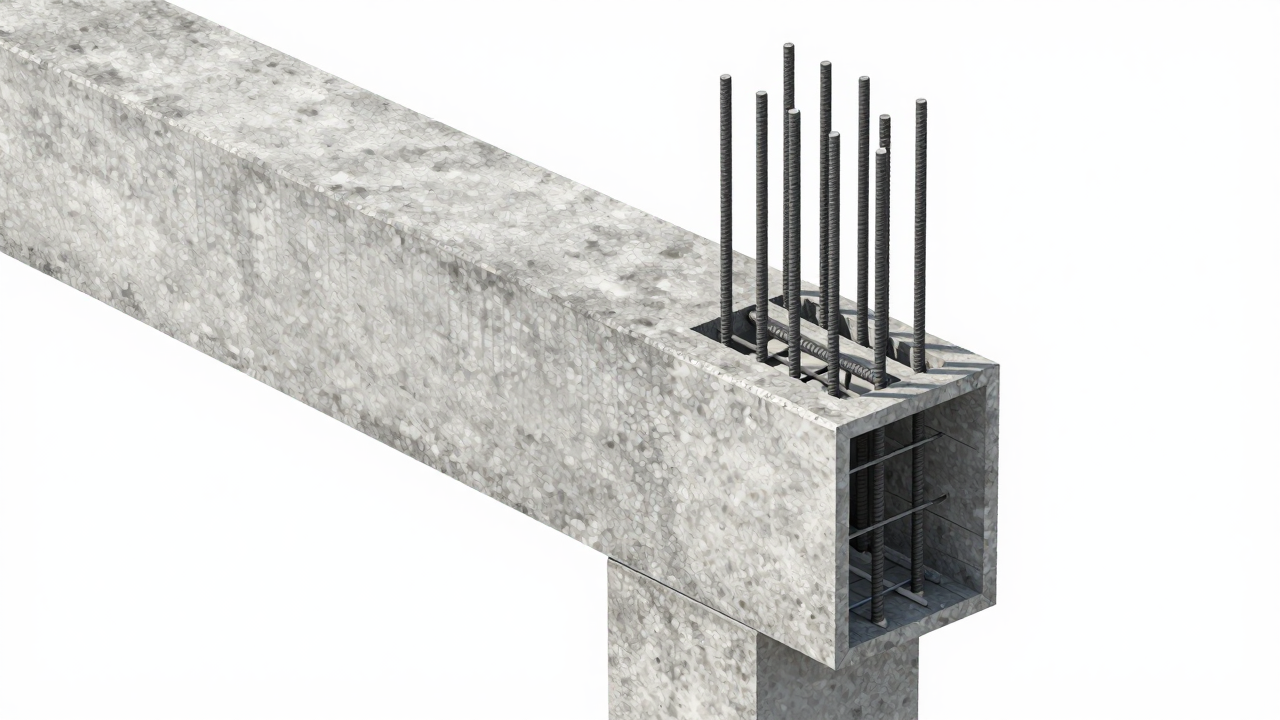

철근콘크리트 구조에서 콘크리트는 누르는 힘에, 철근은 당기는 힘에 견딘다. 배근도는 이 철근을 어디에 얼마나 어떻게 넣는지 나타낸 도면이다. 보와 기둥에 길이 방향으로 넣는 굵은 철근을 주근이라 하고, 이를 일정 간격으로 감아 묶는 가는 철근을 늑근 또는 띠철근이라 한다. 늑근은 주근이 흩어지지 않게 잡아 주는 동시에 전단력에 저항하는 역할을 한다. 배근도에서는 철근의 지름과 개수, 간격을 D22-4개, D10@200처럼 표기하는데, D는 이형철근의 공칭지름을, @는 배치 간격을 뜻한다. 또 철근이 서로 힘을 온전히 전달하려면 이어지는 부분에서 일정 길이 이상 겹쳐야 하는데, 이 정착길이와 이음길이가 부족하면 구조가 설계대로 힘을 받지 못한다.

■ 눈여겨볼 것

배근도는 숫자와 기호가 빽빽해 어렵게 느껴지지만, 실은 '어디에 힘이 걸리는가'를 그림으로 옮긴 것이다. 보의 위아래 어느 쪽에 주근이 몰려 있는지를 보면 그 부재가 어느 방향으로 휘는지를 읽을 수 있고, 늑근 간격이 촘촘해지는 구간은 전단력이 큰 곳이다. 그래서 배근도를 읽을 줄 알면 구조가 왜 그렇게 설계됐는지 이해하게 된다. 현장에서 배근이 도면과 다르게 시공되거나 정착길이가 짧게 처리되면 겉으로는 멀쩡해 보여도 구조 성능이 설계에 못 미치므로, 배근 검사는 콘크리트를 붓기 전 반드시 거쳐야 할 관문이다.

■ 이런 분께 도움이 됩니다

• 직영으로 집을 짓는 건축주 — 콘크리트 타설 전 배근 상태를 도면과 대조할 수 있으면 가장 돌이키기 어려운 하자를 예방할 수 있다
• 건축·토목 전공 학생 — 주근과 늑근의 역할, 정착·이음길이는 철근콘크리트 구조의 기본이자 시험에 자주 나오는 내용이다
• 현장 관리자·감리 — 배근 검사는 타설 전 마지막 확인 단계로, 도면 대비 지름·간격·정착길이를 짚는 기준이 필요하다

■ 참고

배근은 콘크리트를 부으면 다시 볼 수 없다. 타설 전에 철근의 지름·간격·정착길이를 도면과 대조하는 검사가 가장 확실한 예방책이다.

참고 법령: 「건축물의 구조기준 등에 관한 규칙」 (국가법령정보센터) · 본문과 이미지는 아키포털에서 직접 작성·제작했습니다.
