콘크리트는 현장에서 가장 흔하게 다루는 재료지만, "왜 이 배합인가"를 설명할 수 있는 사람은 의외로 많지 않습니다. 배합설계는 요구 성능(강도·내구성·시공성)을 만족하는 물·시멘트·골재·혼화재의 비율을 정하는 작업이고, 양생은 그 배합이 설계대로 강도를 내도록 지켜 주는 마지막 관문입니다. 이 글은 배합설계의 순서와 핵심 수치, 그리고 양생 조건을 실무 기준으로 정리합니다.

■ 배합설계의 기본 순서

배합설계는 대체로 다음 순서로 진행됩니다. ① 설계기준압축강도(fck) 확인 → ② 배합강도(fcr) 산정 → ③ 물-시멘트비(W/C) 결정 → ④ 굵은골재 최대치수와 슬럼프·공기량 결정 → ⑤ 단위수량·단위시멘트량 산정 → ⑥ 잔골재율(S/a) 결정 → ⑦ 시험배합·조정. 이 흐름에서 가장 먼저 흔들리면 안 되는 값이 배합강도입니다. 현장 품질에는 편차가 있으므로, 설계기준강도보다 일정 폭 높게 목표를 잡아야 실제 구조물이 fck를 밑돌지 않습니다.

■ 배합강도(fcr) 산정

배합강도는 표준편차(σ)를 알 때 다음 두 식 중 큰 값으로 정합니다. fck가 35MPa 이하이면 (가) fcr = fck + 1.34σ, (나) fcr = (fck − 3.5) + 2.33σ. fck가 35MPa를 초과하면 (다) fcr = fck + 1.34σ, (라) fcr = 0.9·fck + 2.33σ. 예를 들어 fck 24MPa, 표준편차 3.0MPa인 현장이라면 (가) 24 + 1.34×3.0 = 28.0MPa, (나) (24 − 3.5) + 2.33×3.0 = 27.5MPa → 큰 값인 약 28.0MPa를 배합강도로 씁니다. 시험횟수가 부족해 표준편차를 모를 때는 아래 할증표로 대체합니다.

■ 물-시멘트비(W/C) 결정

W/C는 강도와 내구성을 동시에 지배하는 핵심 변수입니다. 강도 관점에서는 배합강도에 대응하는 W/C를 시험 데이터나 강도-W/C 관계식으로 정하고, 내구성 관점에서는 노출 환경별 상한을 함께 만족해야 합니다. 일반적으로 W/C가 낮을수록 강도는 오르지만 시공성이 떨어져 단위수량과 혼화제 사용이 늘어납니다. 아래는 환경조건에 따른 W/C 상한의 대표 예시입니다.

■ 슬럼프·굵은골재 최대치수·공기량

슬럼프는 시공 방법과 부재에 맞춰 정합니다. 일반 철근콘크리트는 대체로 80~150mm, 단면이 크고 배근이 성긴 부재는 더 된반죽(작은 슬럼프)을 쓸 수 있습니다. 굵은골재 최대치수는 부재 최소치수의 1/5, 슬래브 두께의 1/3, 철근 최소 순간격의 3/4 중 작은 값 이하로 제한해 재료분리와 충전 불량을 막습니다. 공기량은 동결융해 저항이 필요하면 AE제로 4.5±1.5% 수준을 확보하되, 공기량 1% 증가마다 압축강도가 약 4~6% 감소한다는 점을 감안해 과다 연행을 피합니다.

■ 단위수량과 단위시멘트량

단위수량은 시공성을 만족하는 범위에서 최소화하는 것이 원칙입니다. 물이 많으면 W/C가 커지고 건조수축·블리딩이 늘어 균열 위험이 올라가기 때문입니다. 보통콘크리트에서 단위수량은 흔히 165~185kg/㎥ 범위에서 조정하며, 고성능 감수제로 이 값을 낮추면서 슬럼프를 유지합니다. 단위시멘트량은 W/C와 단위수량이 정해지면 자동으로 결정됩니다(단위시멘트량 = 단위수량 ÷ (W/C)). 예를 들어 단위수량 175kg/㎥, W/C 50%라면 단위시멘트량은 175 ÷ 0.50 = 350kg/㎥가 됩니다.

■ 양생 - 강도를 완성하는 마지막 단계

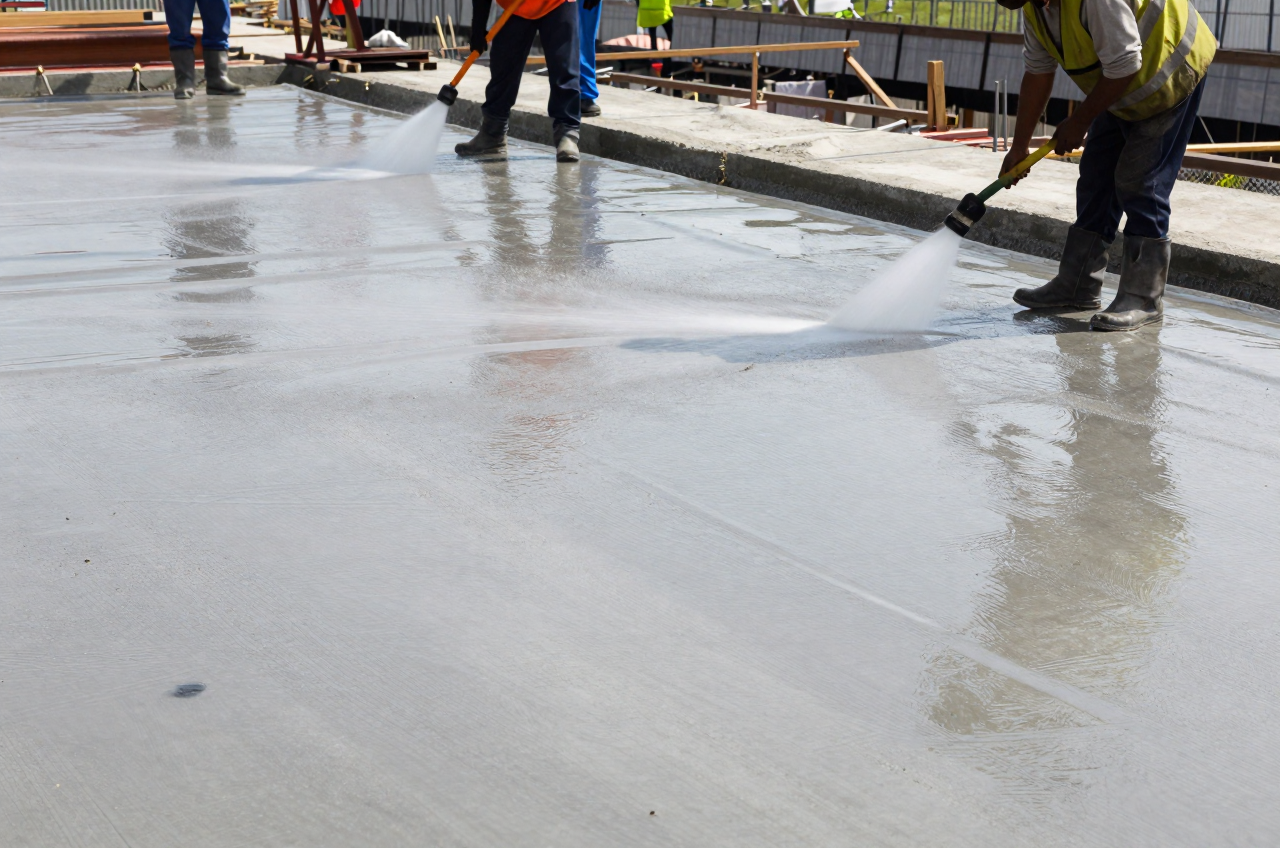

아무리 좋은 배합도 양생이 부실하면 설계강도에 도달하지 못합니다. 시멘트 수화반응은 수분과 온도가 있어야 진행되므로, 초기 재령에 표면이 마르거나 얼면 강도 발현이 멈추고 표면균열이 생깁니다. 습윤양생 기간은 시멘트 종류와 기온에 따라 다르며, 보통포틀랜드시멘트 기준 일평균기온 15℃ 이상에서 최소 5일, 10℃ 이상에서 7일 정도를 확보하는 것이 일반적입니다. 조강시멘트는 이보다 짧고, 고로슬래그·플라이애시를 많이 섞으면 더 길게 잡습니다.

■ 잔골재율(S/a)과 시험배합 조정

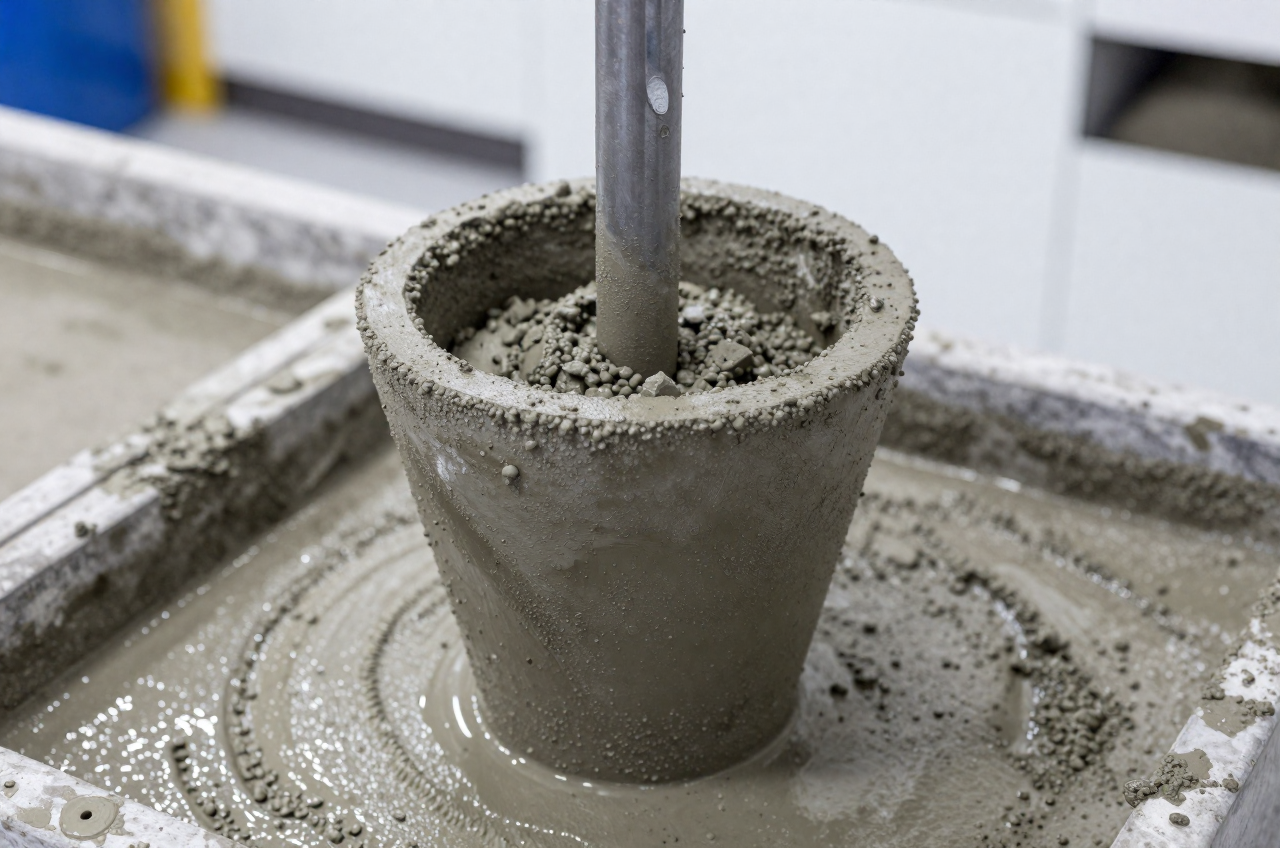

잔골재율은 전체 골재 부피 중 잔골재가 차지하는 비율로, 시공성과 재료분리에 직접 영향을 줍니다. 잔골재율이 크면 점성이 높아져 재료분리는 줄지만 단위수량과 시멘트량이 늘어 경제성과 건조수축에 불리해집니다. 반대로 너무 작으면 거칠고 분리되기 쉬운 배합이 됩니다. 그래서 굵은골재 최대치수, 잔골재의 조립률, 공기량, 요구 슬럼프를 함께 보며 대략 40~50% 범위에서 잡고 시험배합으로 미세 조정합니다. 시험배합은 실제 재료로 소량을 비벼 슬럼프·공기량·단위용적질량을 측정하고, 목표와 차이가 나면 단위수량과 잔골재율을 조정해 다시 확인하는 반복 과정입니다.

■ 표준배합표 예시

아래는 fck 24MPa급 보통콘크리트의 대표적인 단위재료량 예시입니다(현장 재료 특성에 따라 달라지므로 참고용).

이 배합에서 W/C는 175 ÷ 350 = 50%로, 앞서 정한 값과 일치합니다. 각 재료의 단위량 합과 공기량으로 계산한 단위용적질량이 실측과 맞는지 확인하는 것이 시험배합 검산의 마지막 절차입니다.

■ 한중·서중 콘크리트 주의점

일평균기온이 4℃ 이하로 예상되면 한중콘크리트로 관리해 초기동해를 막습니다. 재료 가열, 보온 양생, 초기 압축강도 5MPa 이상 확보 전 동결 금지가 핵심입니다. 반대로 일평균기온 25℃를 넘으면 서중콘크리트로, 운반·타설 중 슬럼프 저하와 콜드조인트, 급격한 수분증발에 의한 소성수축균열을 경계합니다. 타설 후 즉시 표면을 덮어 수분 증발을 억제하는 것이 효과적입니다.

■ 정리

배합설계는 배합강도에서 시작해 W/C, 슬럼프, 골재, 단위수량으로 이어지는 논리적인 순서를 가지며, 각 단계의 수치는 강도와 내구성·시공성의 균형점입니다. 그리고 이 모든 설계값은 현장의 양생이 뒷받침될 때 비로소 실제 구조물의 강도로 실현됩니다. 시험배합으로 확인하고, 초기 재령의 수분과 온도를 지키는 것 — 이 두 가지가 콘크리트 품질의 8할을 좌우합니다.
