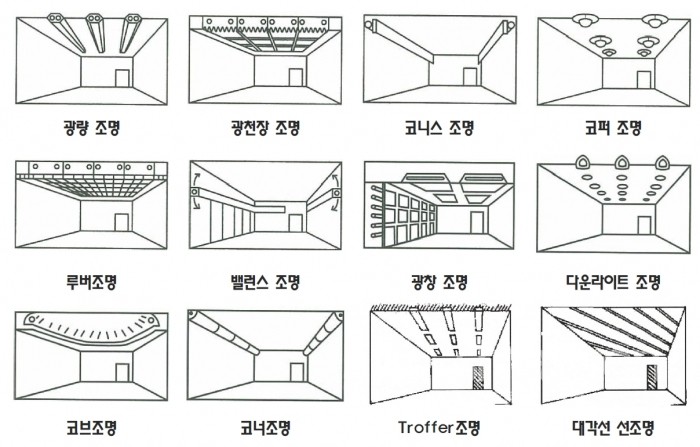

광천장 조명

조명 방식

천장면에 확산투과재인 메탈, 아크릴 수지판을 붙이고, 천장 내부에 광원을 배치하여 조명하는 방식

특징

천장면이 낮은 휘도의 광천장이 되므로 부드럽고 깨끗한 조명이 된다.

장소

고조도가 필요한 1층 홀, 쇼룸 등에 적용하며 조도는 1,000~1,500lx

설계시 고려사항

- 발광면의 휘도차이로 밝음이 얼룩지면 보기 싫어지므로 램프의 배열을 고려하여 설계

- 램프의 간격 S, 램프로부터 발산면까지의 거리 D의 관계는 S<1.5D 정도가 적당

- 파형 플라스틱판을 사용할 경우에는 S

- 작은보 등으로 건축상 피할 수 없는 경우는 보조조명이 필요하다.

루버천장 조명

조명 방식

천장면에 루버핀을 부착하고 천장내부에 광원을 배치한 조명

특징

직사현휘가 없고 낮은 휘도, 밝은 직사광을 얻고 싶은 경우 훌륭한 조명효과가 나타남

설계시 고려사항

- 루버면에 휘도의 얼룩짐이 일지 않도록 하고 직접램프가 눈에 들어오지 않도록 보호각과 램프로부터

  루버면까지의 거리를 검토하여 설계

- 보호각이 30도 전후의 경우에는 S<1.5D로 설계하고, 보호각 45도의 경우에는 S

다운라이트 조명

조명 방식

천장면에 작은 구멍을 많이 뚫어 그 속에 여러 형태의 하면개방형, 하면루버형, 하면확산형, 반사형 전구등의 등기구를 매입하는 조명방식

특징

- 구멍지름의 대소와 재료마감 및 의장, 전체 구멍수, 배치 등에 따라 분위기를 변화시킬 수 있다.

- 조도를 계산하여 퉁수 결정 후에는 일반적인 등간격 배치보다 랜덤한 배치가 필요

- 천장면을 볼 때 눈에 거슬리지는 ㅇ낳으나 천장면이 어두워진다.

코퍼 조명

조명 방식

천장면을 여러 형태의 사각, 동그라미 등으로 오려내고 다양한 형태의 매입기구를 취부하여 실내의 단조로움을 피하는 조명방식

특징

- 천장면에 매입된 등기구하부에는 주로 플라스틱판을 부착하고, 천장 중앙에 반간접형 기구를 매다는 조명방식

적용장소

고천장의 은행 영업실 1층 홀, 백화점 1층 등

코브 조명

조명 방식

램프를 감추고 코브의 벽, 천장면에 플라스틱, 목재 등을 이용하여 간접조명으로 만들어 그 반사광으로 채광하는 조명방식

특징

- 천장과 벽이 2차 광원이 되므로 반사율과 확산성이 높아야 한다.

- 효율면에서는 가장 떨어지나 방전체가 부드럽고 차분한 분위기가 조성된다.

설계시 고려사항

- 코브의 치수는 방의 크기 및 천장 높이에 따라 결정된다.

- 코브가 한쪽에 있을 경우 기구 발광면을 천장이 마주 보이는 구석을 향하게 한다.

- 코브가 양쪽에 있을 경우 기구 발광면을 천장 중앙면을 향하게 한다.

- 램프가 노출되지 않도록 하고 방구석에서도 보이지 않도록 설계한다.

- 코브가 천장에 너무 근접하면 천장중심 부근이 어두워지며 양측벽에 밝은 선이 생긴다.

적용장소

장식용으로는 특수한 휘도의 얼룩짐이 필요하나, 보통은 천장 전면 및 벽면에 얼룩이 없고, 균일한 휘도를 만드는 것에 이용되는 조명이다.

광량 조명

조명 방식

연속열 등기구를 천장에 매입하거나 들보에 설치하는 조명방식

코니스 조명

조명 방식

코너 조명과 같이 천장과 벽 면 경계에 건축적으로 둘레에 턱을 만들어 내부에 등기구를 배치하여 조명하는 방식

특징

아래 방향으로 벽면을 조명하는 방법으로 형광등의 건축화 조명에 적당하다.

코너 조명

조명 방식

천장과 벽 면의 경계구석에 등기구를 배치하여 조명하는 방식

특징

천정과 벽면을 동시에 투사하는 실내조명방식

적용장소

지하도용으로 주로 이용

 밸런스 조명

조명 방식

면을 밝은 광원으로 조명하는 방법으로 숨겨진 램프의 직접광이 아래쪽 벽, 커튼, 위쪽 천장띠에 조명 하는 방식

특징

실내면은 황색으로 마감하고 밸런스판은 복재, 금속판 등 투과율이 낮은 재료를 사용하고 램프로는 형광등이 적당하다.

적용장소

형광등을 위한 분위기 조명이다.
