라멘구조는 기둥과 보를 강접합(rigid joint)으로 연결해 골조 전체가 하나의 뼈대로 거동하게 만든 구조 형식이다. 독일어 Rahmen(틀·프레임)에서 온 용어로, 접합부가 회전에 저항하기 때문에 수직하중뿐 아니라 지진·바람 같은 수평하중에도 기둥과 보가 함께 힘을 나눠 버틴다. 접합부에 휨모멘트가 전달된다는 뜻에서 영어권에서는 모멘트 골조(moment frame)라 부른다. 벽으로 힘을 받는 벽식구조와 달리 기둥·보가 하중을 지지하므로 벽을 자유롭게 배치하고 개구부를 크게 둘 수 있어, 사무소·상가·주차장처럼 넓은 공간과 가변 평면이 필요한 건물에 널리 쓰인다. 철근콘크리트조(RC)와 철골조(S) 모두에서 채택되며, 층수가 높아지면 전단벽이나 가새를 더해 수평강성을 보강한다.

■ 강접합이 만드는 차이

구조에서 접합부는 크게 핀접합과 강접합으로 나뉜다. 핀접합은 회전을 허용해 모멘트를 전달하지 않지만, 강접합은 기둥과 보의 각도를 그대로 붙들어 접합부로 휨모멘트를 넘긴다. 철근콘크리트조는 기둥철근과 보철근을 정착·이음하고 콘크리트로 일체 타설해 강접합을 만들고, 철골조는 기둥과 보를 용접하거나 고력볼트로 접합해 같은 효과를 낸다. 이 덕분에 라멘 골조는 옆에서 미는 힘을 받아도 기둥·보·접합부가 함께 저항하는 하나의 프레임으로 움직인다. 벽 없이도 수평력에 버틸 수 있다는 점이 라멘구조가 고층·대형 건물의 기본 골조가 된 이유다.

■ 라멘 · 벽식 · 무량판 비교

주거·업무 건물에서 가장 많이 견주는 세 가지 구조를 항목별로 정리하면 다음과 같다. 어느 하나가 절대적으로 우월한 것이 아니라, 층수·용도·공사비·평면 자유도에 따라 선택이 갈린다.

국내 아파트는 시공 속도와 공사비 때문에 벽식구조가 다수를 차지하지만, 층간소음과 리모델링 자유도 면에서는 라멘구조가 앞선다. 다만 라멘은 보가 들어가는 만큼 같은 층수라도 건물 높이가 커지고 공사비와 공기가 늘어난다.

■ 장점과 한계

라멘구조의 강점은 평면의 자유다. 벽이 하중을 받지 않으니 칸막이를 원하는 위치에 두고, 필요하면 나중에 헐어 공간을 바꿀 수 있다. 큰 개구부와 넓은 전면 유리도 가능해 상업·업무 건물의 개방감을 살린다. 반대로 한계는 비용과 층고다. 보가 천장 아래로 내려오는 만큼 같은 천장고를 확보하려면 층고를 키워야 하고, 기둥·보 물량과 접합 시공이 늘어 공사비와 공기가 증가한다. 기둥이 실내에 드러나 가구 배치를 제약하는 점도 벽식·무량판과 견줘 단점으로 꼽힌다.

■ 어디에 쓰는가

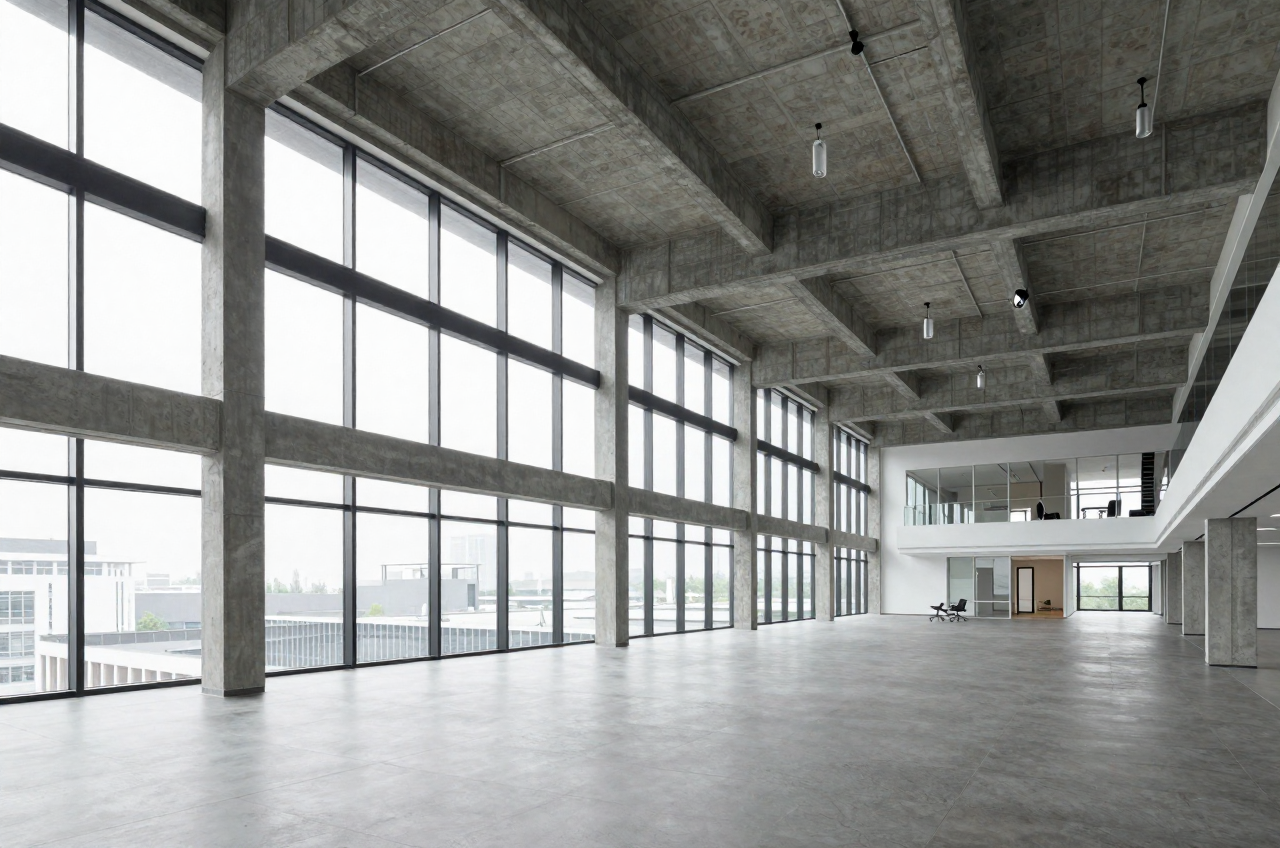

라멘구조는 넓은 무주(無柱) 공간과 가변 평면이 필요한 건물에서 기본형이다. 사무소 빌딩과 상가는 임차인마다 칸막이를 새로 짜야 하므로 벽을 옮길 수 있는 라멘이 유리하다. 중대형 아파트와 주상복합에서도 층간소음과 리모델링 수요 때문에 라멘 또는 라멘+전단벽 혼합형이 늘고 있다. 반면 세대 평면이 표준화된 중저층 아파트는 공사비가 낮은 벽식구조가 여전히 경제적이다.

■ 내진 관점

지진 하중에서 라멘구조의 가치는 연성(ductility)에 있다. 강접합 골조는 큰 지진을 만나면 보 끝 정해진 위치에 소성힌지가 생기며 변형으로 지진에너지를 흡수한다. 이를 노린 설계 원칙이 강기둥-약보(strong column-weak beam)다. 기둥보다 보가 먼저 항복하도록 유도해, 기둥이 무너져 건물 전체가 붕괴하는 상황을 막고 손상을 보 쪽으로 몰아 붕괴를 늦춘다. 다만 라멘만으로는 고층에서 수평변위가 커질 수 있어, 전단벽·가새·아웃리거 같은 요소를 더해 강성과 연성을 함께 확보하는 것이 현대 내진설계의 기본이다.

■ 철골 라멘과 철근콘크리트 라멘

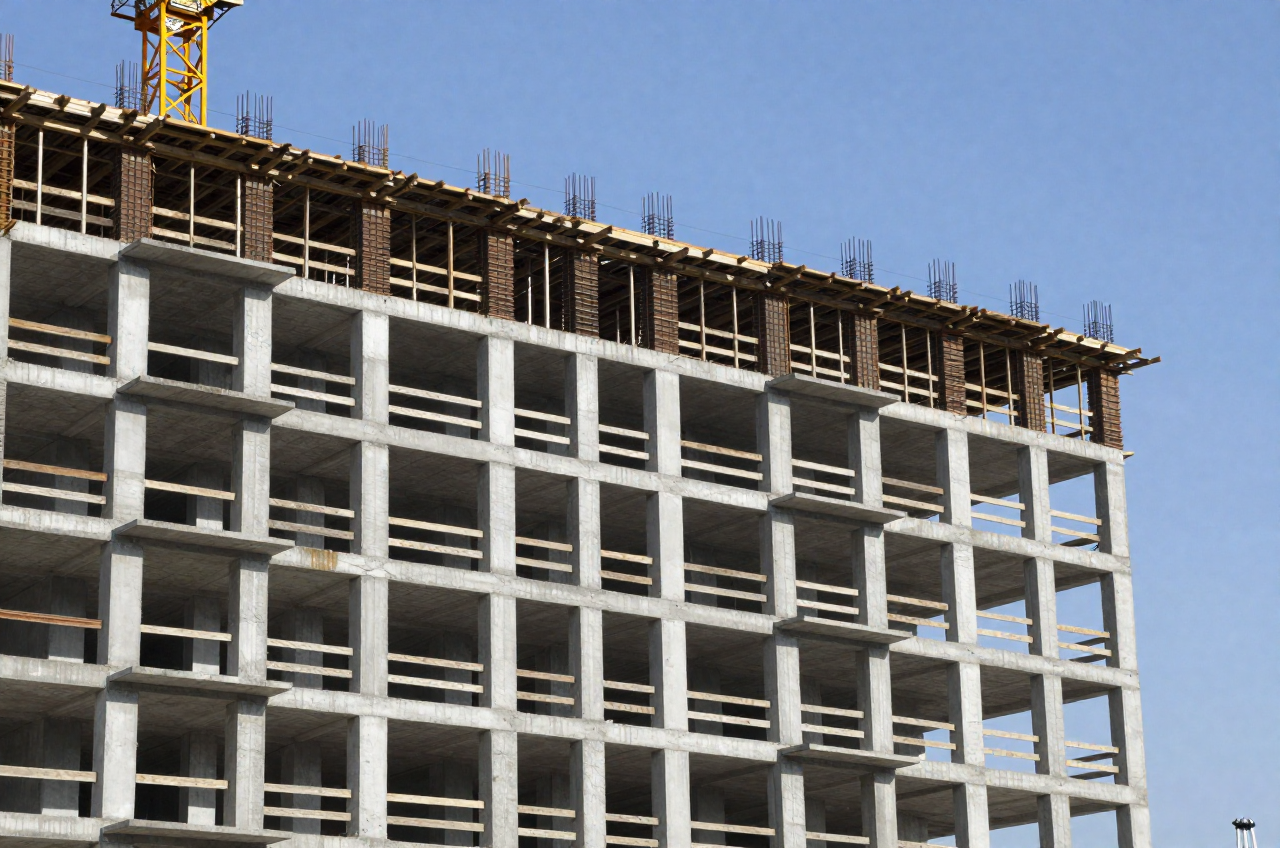

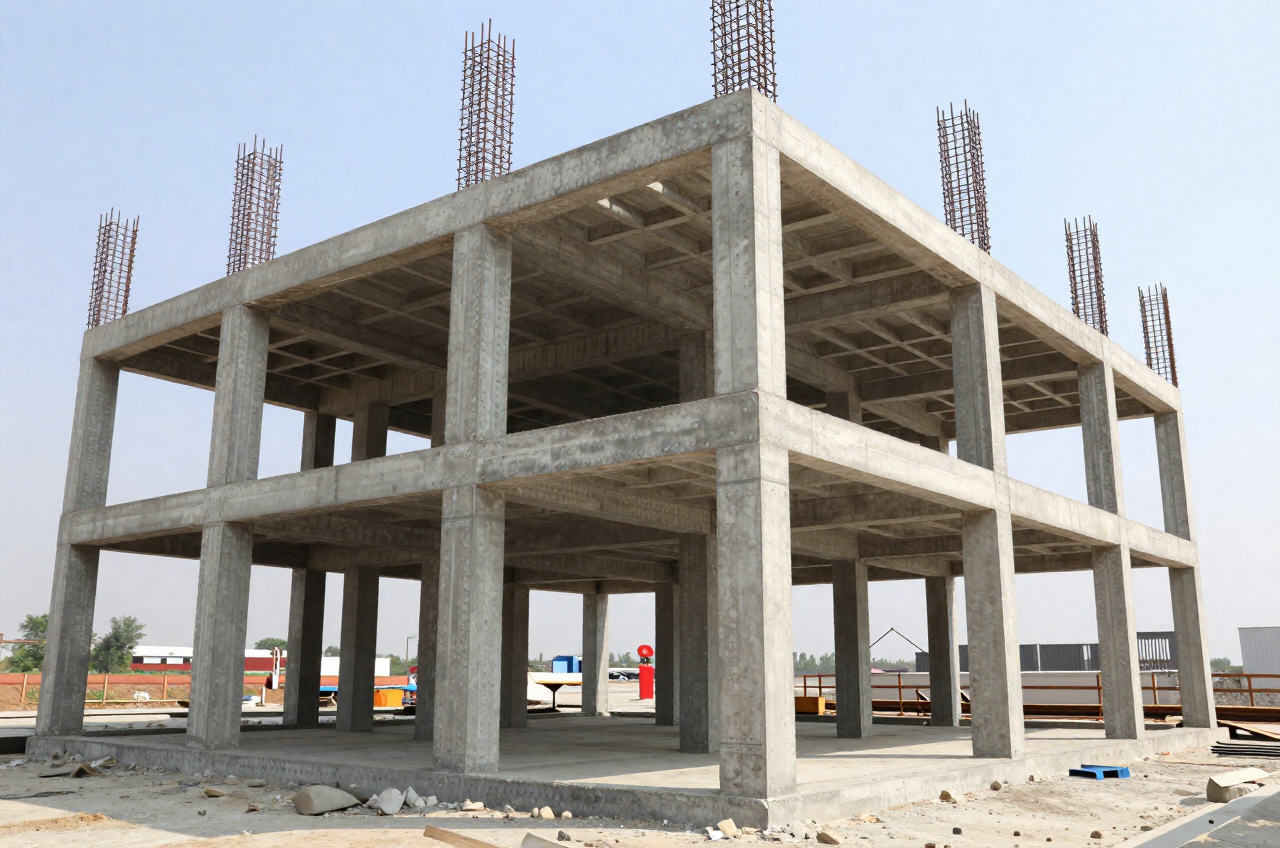

같은 라멘이라도 재료에 따라 성격이 갈린다. 기둥·보를 철근과 콘크리트로 만들면 철근콘크리트(RC) 라멘, 강재로 만들면 철골(S) 라멘이다. RC 라멘은 배근 후 거푸집을 대고 콘크리트를 부어 굳히며 접합부가 자연스럽게 일체화되어 강접합이 된다. 재료비가 상대적으로 낮고 내화·차음에 유리하지만, 자중이 무겁고 양생 기간이 필요해 공기가 길다. 철골 라멘은 공장에서 제작한 부재를 현장에서 용접·고력볼트로 접합하므로 시공이 빠르고 장경간·고층에 유리한 대신, 자재비가 높고 내화피복이 별도로 필요하다. 초고층에서는 두 재료의 장점을 합친 SRC(철골철근콘크리트)나, 콘크리트 코어에 철골 골조를 두른 혼합구조가 흔히 쓰인다.

■ 이런 분께 도움이 됩니다

• 주택 매수·리모델링을 고려하는 사람 — 라멘이냐 벽식이냐에 따라 벽을 헐 수 있는지, 공간 변경의 자유도가 크게 달라진다
• 건축 전공 학생 — 강접합·모멘트 골조·강기둥약보는 구조와 내진의 핵심 개념이다
• 상가·사무소 임차인 — 라멘 건물은 칸막이 재구성이 자유로워 인테리어 계획의 폭이 넓다

■ 참고

분양·매매 자료의 '구조' 표기나 건축물대장에서 라멘구조(기둥식) 여부를 확인할 수 있다. 같은 라멘이라도 순수 라멘과 전단벽 혼합형은 리모델링 자유도가 다르므로, 구조도면에서 전단벽 위치를 함께 확인하는 것이 정확하다.
