조적식 구조

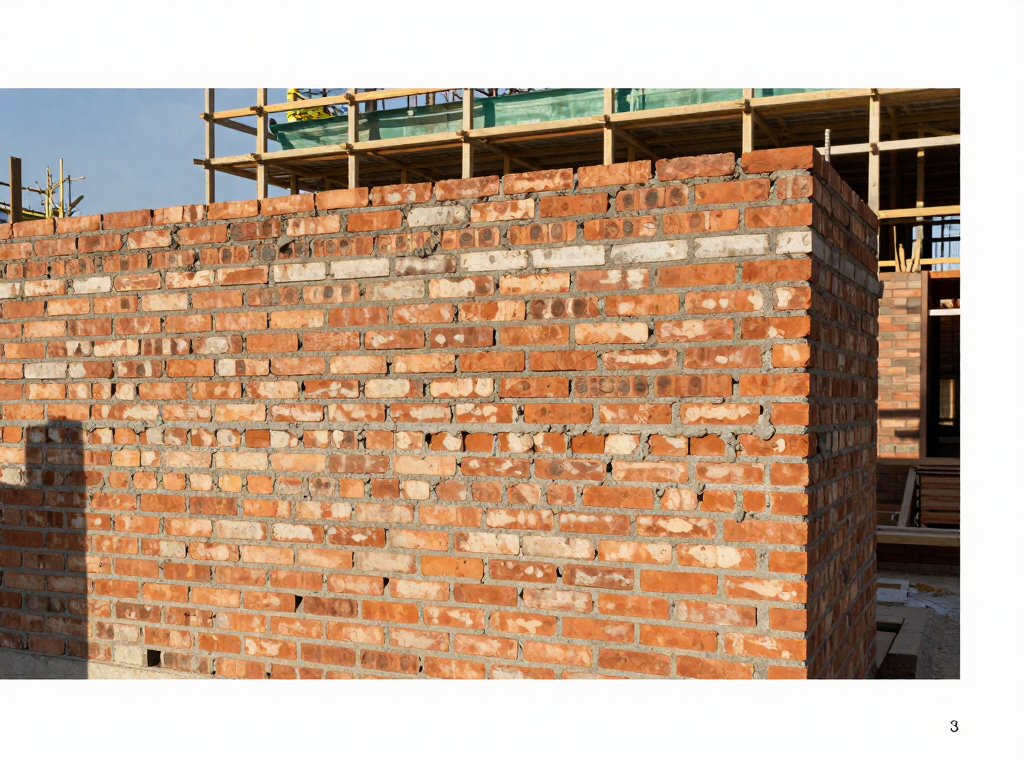

조적식 구조, 곧 조적조는 돌과 벽돌, 콘크리트 블록 같은 단위 재료를 하나하나 쌓아 올려 벽체를 만드는 건축 방식이며, 이 일을 전문으로 하는 기술자를 조적공이라 부른다. 고대 이집트에서 무덤을 짓는 데 쓰여 마스타바와 계단식 피라미드, 피라미드로 발전했고, 지진이 드문 서유럽 등지에서는 이를 바탕으로 아치와 돔 구조가 발달해 지금까지도 널리 쓰인다. 다만 낱낱의 부재를 쌓아 올리는 방식이라 옆에서 미는 힘, 특히 지진에는 약한 편이어서 지진이 잦은 지역에는 어울리지 않는다고 본다. 그래서 현대 건축에서 내진 성능이 필요한 주요 구조부에는 조적식 구조를 단독으로 쓰지 않는 것이 보통이다.

□ 왜 지진에 약한가

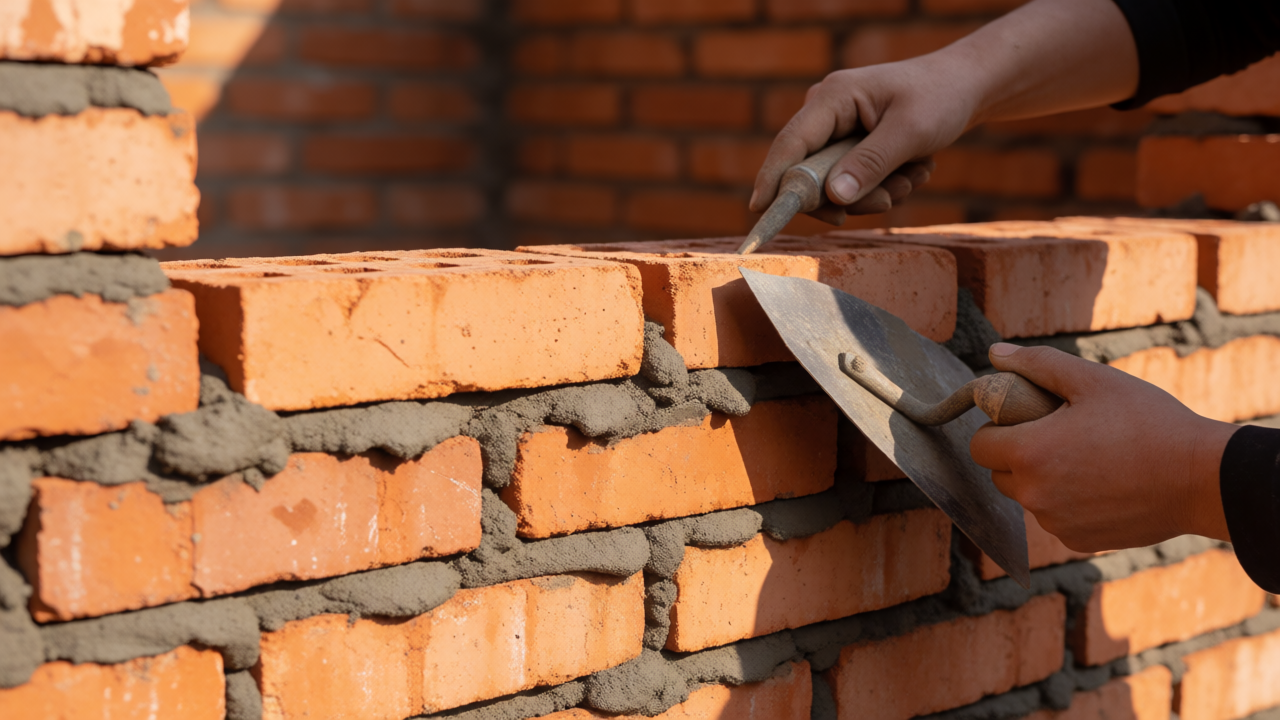

조적조는 벽돌을 모르타르로 붙여 쌓은 것이라 위에서 누르는 힘에는 아주 강하다. 문제는 옆에서 미는 힘이다. 지진이 흔들면 벽돌과 벽돌 사이 줄눈이 먼저 갈라지고, 한 번 갈라진 벽은 하중을 전달하지 못한다. 서유럽에서 조적조가 오래 발달한 것도 지진이 드물었기 때문이고, 지진이 잦은 지역에서 목구조나 철골이 자리 잡은 것도 같은 이유다. 우리나라에서 조적조를 주요 구조부에 단독으로 쓰지 않는 것은 취향이 아니라 기준의 문제다.

확인해 보실 것

오래된 주택 소유자 — 1980년대 이전 조적조 주택은 내진 기준이 적용되기 전에 지어진 경우가 많다
건축 전공 학생 — 압축에 강하고 인장·전단에 약한 재료의 전형이라 구조 개념을 잡기 좋다
리모델링 계획자 — 조적 벽을 함부로 헐면 그 벽이 하중을 받던 내력벽일 수 있다

참고

지금 흔히 보는 벽돌 외벽은 대부분 조적조가 아니라 치장쌓기다. 구조는 철근콘크리트가 맡고 벽돌은 마감으로 붙어 있는 것이라 성격이 전혀 다르다.

하중이 흐르는 길: 압축, 아칭, 구속

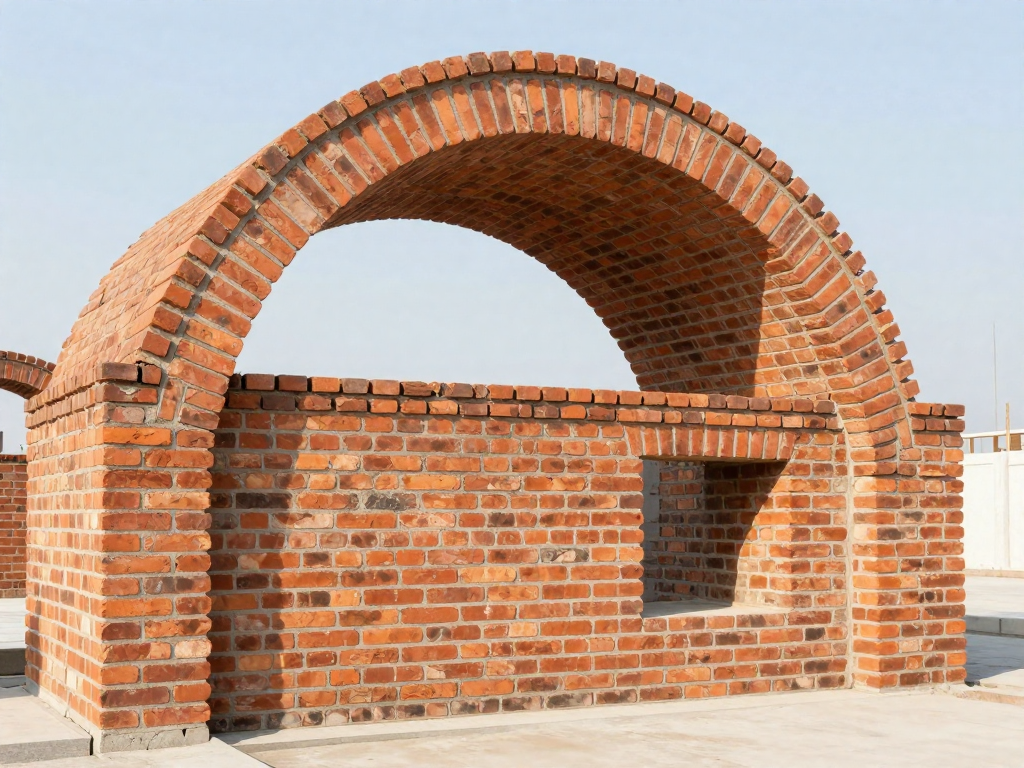

조적 벽에서 하중은 주로압축을 통해 전달된다. 벽돌·블록과 그 사이의 모르타르로 이뤄진 수평 줄눈을 따라 하중이 판상적으로 분산되고, 각 단위체의 면압을 통해 아래층으로 연속 전달되는 경향이 있다. 개구부가 없는 연속 구간에서는 상부 하중이 비교적 고르게 수직 전달되지만, 창·문과 같은 개구부에서는 하중의 일부가 양측 지지부로 우회하는 소위 ‘아칭(arching)’ 거동이 나타날 수 있다. 다만 아칭의 성립 여부와 크기는 조적의 연속성, 줄눈 상태, 재료 강도·마찰 조건 등 복합 요인에 좌우되므로, 이를 모든 개구부에서 자동으로 기대하는 것은 적절치 않다. 개구부 상부에 링틀이나 측면 버팀이 없는 경우에는 줄눈 전단이나 단위체의 인장 취약성이 커질 수 있으니, 현장 조건을 종합해 판단해야 한다. 슬래브·보 등 상부 구조는 벽체 상단을 수평으로 구속하여 벽 평면에 수직한 변형(면외 변형, 즉 벽 밖으로의 휨)을 억제하는 역할을 하는 경우가 많다. 반대로 슬래브·벽 결합이 느슨하거나 길고 얇은 벽이 횡방향 버팀 없이 단독이면, 작은 수평력에도 균열·좌굴 징후가 빨라질 수 있어 전문가 검토가 권장된다. 보강 블록의 그라우팅 충전이나 줄눈 내 철근 배치는 하중 경로를 금속·충전재로 일부 보완해 인장·전단 저항을 높일 수 있으나, 기대 성능은 설계량·충전재 품질·철근 배치·양생 및 시공 품질에 크게 의존하며 슬래브·보·기초와의 연속성이 확보되어야 한다.

벽체 균열을 읽는 관찰 포인트

균열은 하중 흐름과 재료·환경 변화가 남긴 지표다. 동일한 폭이라도 위치·형태에 따라 의미가 달라지므로 벽의 상하·좌우, 인접 구조와 함께 종합 관찰해야 한다.

형태: 줄눈을 따라 계단형으로 진행되는 균열은 전단·수평력 영향이 큰 경우에 흔하고, 단위체를 횡단하는 관통형 균열은 압축파괴나 큰 변형의 신호일 수 있다.
위치: 개구부 모서리에서 대각선으로 뻗는 균열은 응력 집중의 전형이며, 벽 끝단·코너·기초 위 첫 줄눈 부근도 취약 지점이다.
연속성·폭 변화: 계절·습도 변화에 따라 폭이 달라지면 재료 수축·팽창 영향이 크다. 짧은 기간에 빠르게 폭이 커지면 진행성일 가능성이 있어 추가 조사가 필요하다.
접합부: 조적과 슬래브·기둥 경계에서 미세 벌어짐이 나타나면 구속 차이의 신호가 될 수 있다. 벽 상단과 천장 라인의 틈을 확인하라.
면외 변형: 벽면이 볼록해지거나 들리면 좌굴·전도 위험이 있으므로 주의가 필요하다. 파라펫 등 자립 조적체는 바람·진동에 민감하다.

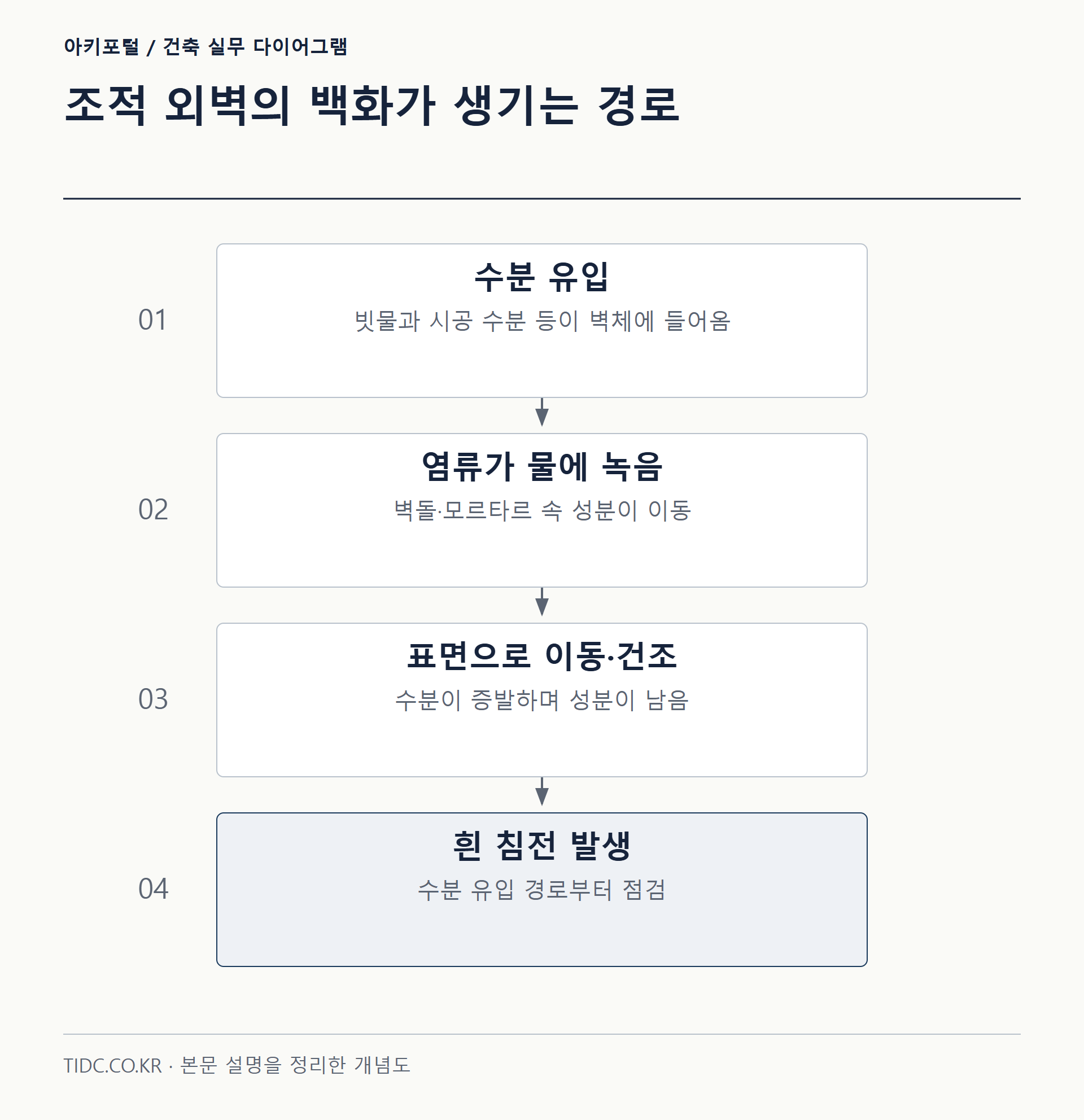

수분 흔적: 백화·누수 자국과 동반된 균열은 수밀 저하·철물 부식을 의심케 하며, 표면 보수만으로는 원인이 해결되지 않을 수 있다.
음·질감: 가볍게 두드려 나는 소리는 정성적 지표로, ‘탁탁 끊기거나 속빈 울림’이 들리면 표면 박리·공동 가능성을 의심하고 천공·절개 검사 등 추가 조사 또는 전문가 검토를 권한다.
사용성 지표: 문·창문의 걸림, 틀의 뒤틀림은 벽체 변형의 간접 신호다.

관찰만으로 구조 안전을 단정할 수는 없다. 특히 관통 균열, 급격한 폭 증가, 면외 불안정 징후가 보이면 접근을 제한하고, 자격 있는 구조기술자의 지시에 따라 설계된 임시 지지로 하중을 우회시킨 뒤 원인 진단과 보강설계를 받아야 한다.

보수·변경 전 구조 검토가 필요한 이유

조적 벽을 변경하거나 철거하는 순간 하중 경로가 재편될 수 있다. 예컨대 내력벽을 철거하거나 큰 개구부를 만들면 상부 하중 경로가 달라져 처짐·균열·수평하중 저항성 저하 등의 문제가 발생할 가능성이 있으므로, 이러한 변경은 반드시 구조기술자의 검토와 관련 인허가 절차를 거쳐야 한다. 설비를 위한 홈 가공으로 유효 단면과 맞물림이 줄면 전단 강도가 떨어질 수 있고, 줄눈만 보수하거나 표면을 단단한 재료로 덮을 경우 재료 간 열·습도 거동 차이로 내부 균열이 유발될 수 있다. 외벽이 비구조적 조적(치장쌓기)인 경우에는 상부 주요 하중을 콘크리트나 철골 구조가 부담하는 사례가 많지만, 설치 방식·앵커 상태에 따라 부분적 하중 전달이나 면외 붕괴 위험이 달라질 수 있으므로 도면·시공 기록으로 비구조 여부를 확인해야 한다. 자립 조적체(파라펫·굴뚝 등)는 보수 중 가설 지지와 상부 구속을 우선 마련하는 것이 일반적 권장사항이나, 구체적 방법과 순서는 현장 여건과 관련 규정에 따라 달라지므로 구조기술자의 설계·감리 지침을 따르라. 보강 방법(보강줄눈·그라우팅·섬유보강·메탈 앵커 등)은 각기 전제조건과 한계가 있어 재료 성질·기존 결합·시공 여건을 종합해 선택해야 하며, 실제 설계·시공 판단은 최신 기준과 개별 조건을 확인한 뒤 진행해야 한다. 일반적 권장 절차는 도면·현황 조사로 하중 경로와 벽의 역할을 특정한 뒤, 필요 시 우선적으로 안전 확보(임시 지지 등)를 시행하고, 이어 개구·보강·표면 보수 순으로 공사를 계획하는 것이다. 다만 우선순위와 세부 방법은 현장별로 달라질 수 있으므로 구조기술자의 판단과 관련 인허가 절차를 반드시 따르길 권한다.
