철근콘크리트 보 배근 3D 모델 – 주근·스터럽·피복의 구성

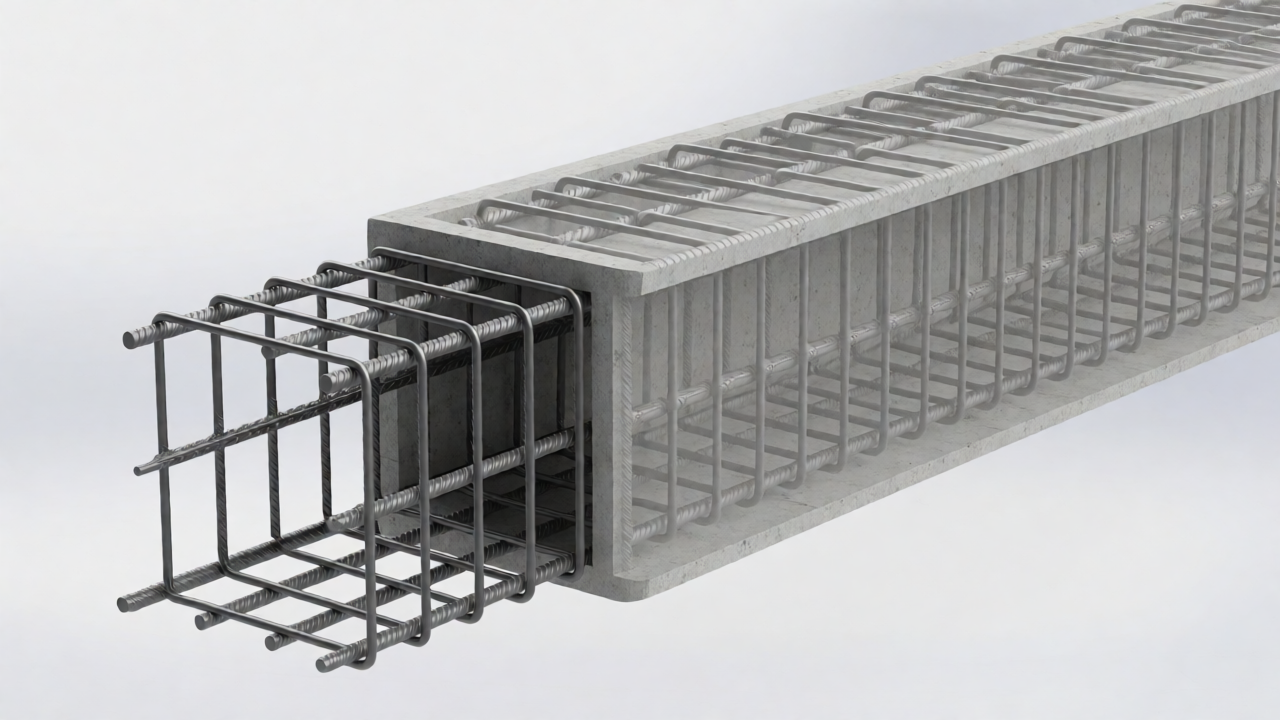

위 3D 모델은 철근콘크리트 보 안에 철근이 어떻게 배치되는지를 보여 준다. 콘크리트는 누르는 힘(압축)에는 강하지만 당기는 힘(인장)에는 약하다. 그 약점을 인장에 강한 철근으로 메우는 것이 철근콘크리트의 원리이고, 보는 이 원리가 가장 뚜렷하게 드러나는 부재다. 길이 방향으로 길게 들어간 굵은 철근이 주근, 그 주근을 일정 간격으로 감싸 도는 것이 스터럽, 철근과 콘크리트 표면 사이의 거리가 피복이다. 이 세 가지가 각각 무슨 일을 하는지 알면 배근 도면의 숫자가 다르게 보인다. 이 글은 보 배근의 구성, 최소 피복두께 기준, 스터럽 간격과 전단, 정착과 이음, 그리고 BIM에서 철근을 다룰 때의 포인트를 정리한다.

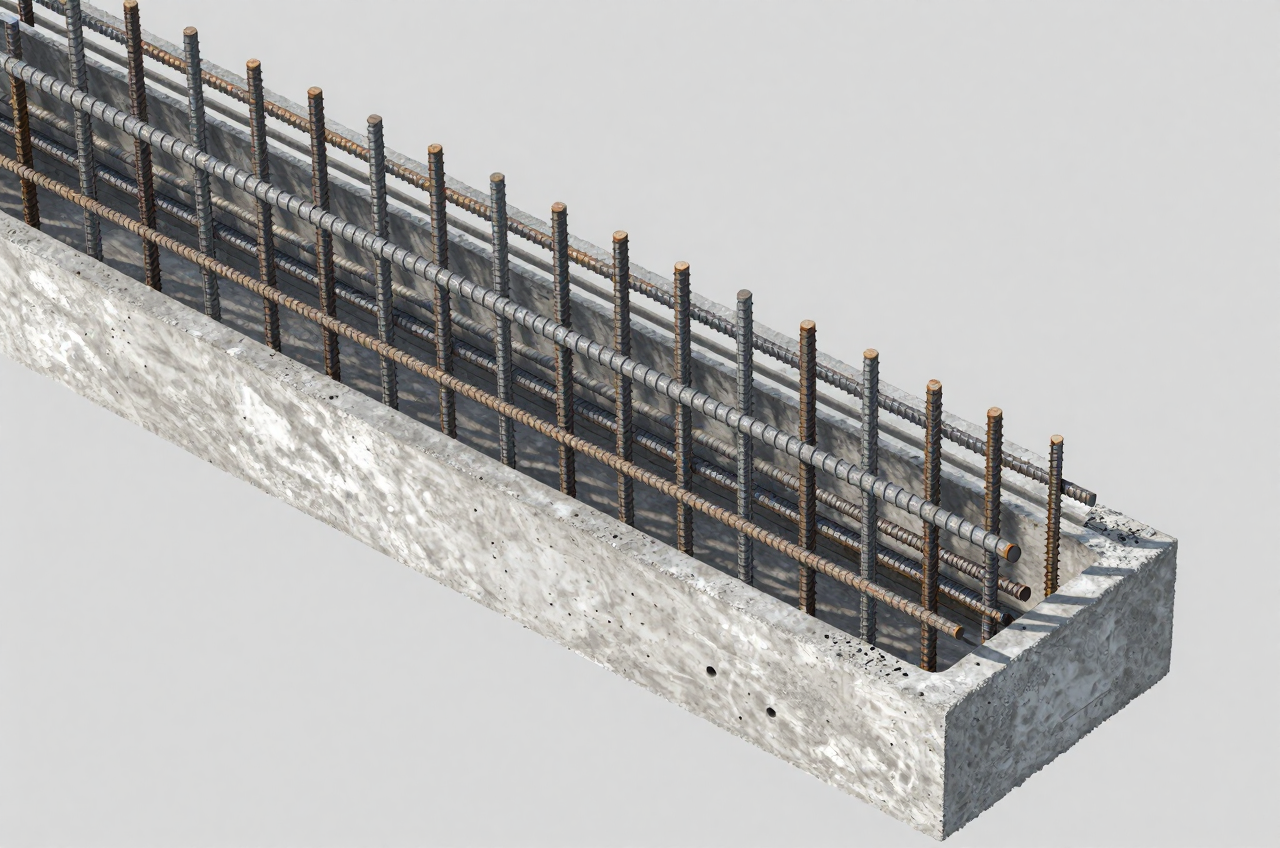

■ 보 배근의 구성 — 주근·스터럽·피복

보가 휘면 아래쪽이 늘어난다. 그래서 인장을 받는 하부에 주근을 넣는다. 기둥에 가까운 단부에서는 반대로 위쪽이 늘어나기 때문에 상부에도 주근을 배치한다. 이것이 상부근과 하부근이다. 스터럽(늑근)은 주근을 감싸 도는 폐합 철근으로, 두 가지 일을 한다. 하나는 전단력에 보가 비스듬히 갈라지는 것을 막는 것이고, 다른 하나는 주근이 제자리를 벗어나지 않게 잡아 두는 것이다. 전단력은 지점(기둥)에 가까울수록 크므로, 스터럽은 단부에서 촘촘히, 중앙부에서 넓게 배치한다. 피복은 철근이 녹스는 것과 화재열이 직접 닿는 것을 막는 콘크리트 층이라, 두께가 모자라면 강도와 무관하게 내구성과 내화 성능이 떨어진다.

■ 최소 피복두께 기준(KDS 14 20 50)

피복은 설계자가 임의로 정하는 값이 아니라 기준으로 정해진 최솟값이 있다. 콘크리트가 놓이는 환경에 따라 다음과 같이 규정한다.

조건	최소 피복두께(mm)
수중에서 타설하는 콘크리트	100
흙에 접해 친 후 영구히 흙에 묻히는 콘크리트	75
흙에 접하거나 옥외 공기에 직접 노출 (D19 이상)	50
흙에 접하거나 옥외 공기에 직접 노출 (D16 이하)	40
옥외 공기·흙에 접하지 않는 보·기둥	40
옥외 공기·흙에 접하지 않는 슬래브·벽체 (D35 이하)	20

실내에 있는 일반적인 보라면 40mm가 기준이다. 이 값은 스터럽 바깥면에서 콘크리트 표면까지의 거리로 관리하는 것이 실무적으로 편하다. 피복이 이 값보다 작으면 철근 부식과 내화 성능 저하로 이어지고, 지나치게 크면 유효깊이가 줄어 휨 성능이 떨어진다.

■ 스터럽 간격과 전단

스터럽 간격은 전단 성능을 좌우하는 핵심 치수다. 기준에서는 전단철근의 최대 간격을 유효깊이 d의 절반(d/2) 이하이면서 600mm 이하로 제한한다. 전단력이 커서 전단철근이 부담하는 힘이 일정 기준을 넘으면, 최대 간격을 d/4 이하, 300mm 이하로 더 좁힌다. 그래서 기둥에 가까운 단부는 간격이 촘촘한 조밀구간이 되고, 전단력이 작은 중앙부는 간격을 넓힌다. 배근 도면에서 스터럽 표기가 "D10@150"처럼 적히는 것은 지름 10mm 철근을 150mm 간격으로 배치하라는 뜻이다. 단부와 중앙부의 간격이 다르게 지정되는 이유가 바로 전단력 분포에 있다.

■ 휨과 전단, 두 가지 거동

보에 작용하는 힘은 크게 휨과 전단 두 가지다. 휨은 보를 구부리려는 힘으로, 보 중앙부에서 가장 크게 작용해 하부를 늘리고 상부를 누른다. 이 인장을 하부 주근이 받는다. 전단은 보를 어긋나게 자르려는 힘으로, 지점(기둥)에 가까울수록 커진다. 전단이 크면 보 표면에 45도 방향의 사인장 균열이 생기는데, 이를 막는 것이 스터럽이다. 그래서 같은 보라도 중앙부는 하부 주근이, 단부는 스터럽이 성능을 좌우한다. 배근이 "중앙부는 주근을 크게, 단부는 스터럽을 촘촘히"로 정리되는 것은 이 두 거동이 위치마다 다르게 나타나기 때문이다. 이 원리를 알면 왜 보의 상·하부 철근과 스터럽 간격이 구간마다 달라지는지 도면에서 곧바로 읽힌다.

■ 정착과 이음

철근은 무한히 길 수 없으므로 어딘가에서 끝나거나 이어진다. 철근이 콘크리트에 힘을 온전히 전달하려면 충분한 길이만큼 콘크리트에 묻혀야 하는데 이 길이가 정착길이이고, 끝에 갈고리를 두어 정착길이를 줄이기도 한다. 두 철근을 겹쳐 힘을 전달하는 것이 겹침이음이며, 겹침 길이 역시 철근 지름과 콘크리트 강도에 따라 정해진다. 보에서 특히 중요한 곳은 기둥과 만나는 접합부다. 하부근을 어디까지 뻗어 정착하느냐, 상부근을 어느 위치에서 잇느냐가 접합부의 안전과 직결된다. 이음은 힘이 큰 위치를 피해 배치하는 것이 원칙이다.

■ BIM에서 철근을 모델링할 때

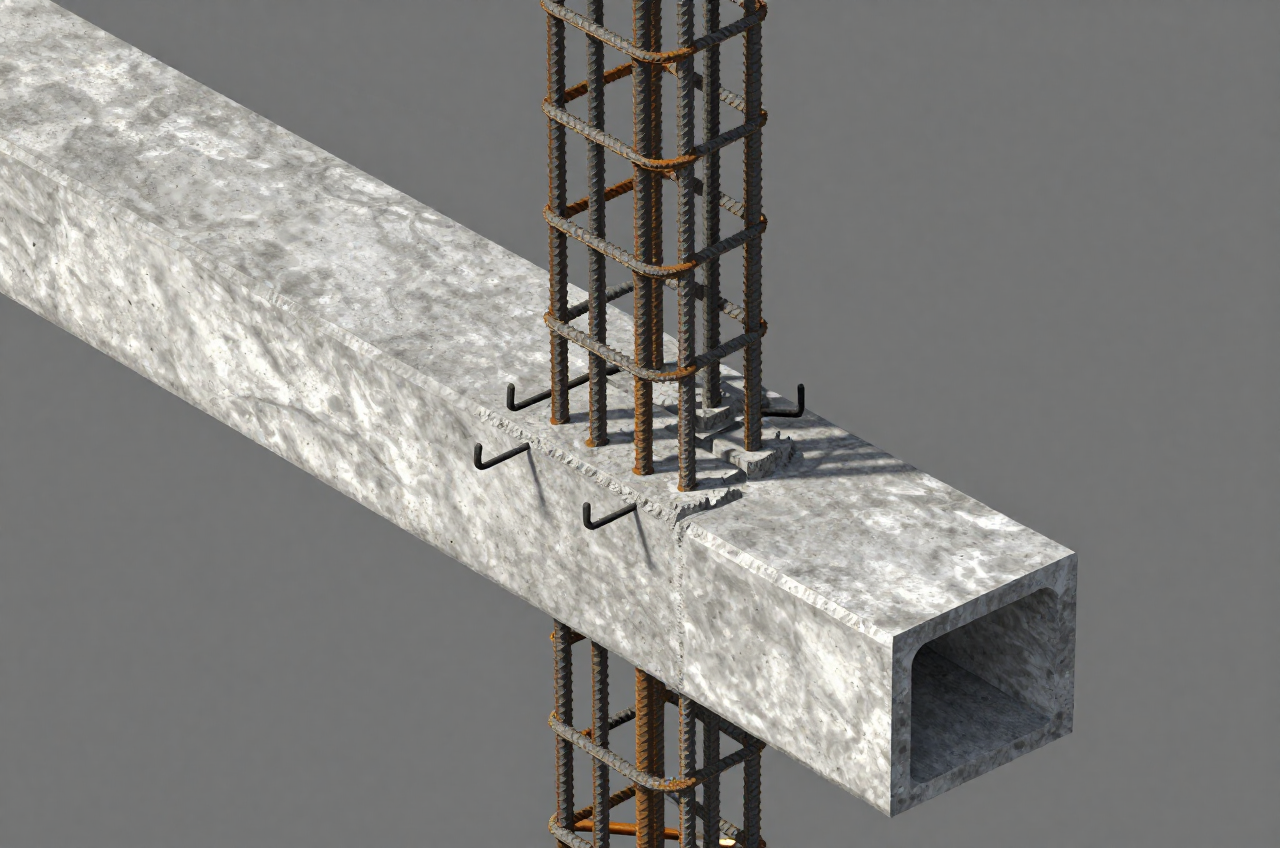

철근 BIM의 가장 큰 효용은 배근 간섭을 타설 전에 잡는 것이다. 특히 기둥과 보가 만나는 접합부는 양쪽 주근이 한자리에 모여 철근이 가장 빽빽해지는 곳이다. 위 3D 모델처럼 접합부를 겹쳐 보면, 도면의 평면·단면에서는 보이지 않던 갈고리 충돌이나 콘크리트가 흘러 들어갈 틈이 없는 구간이 드러난다. 타설 후에는 확인할 방법이 없는 부위라 사전 검토의 효과가 가장 크다. 또 3D 배근 모델에서 철근 지름·개수·길이를 집계하면 철근 물량(중량)이 산출되고, 스터럽 간격과 피복을 파라미터로 관리하면 도면 변경이 물량에 바로 반영된다.

■ 눈여겨볼 것

배근 도면을 그대로 지켰는데도 문제가 생기는 지점은 대개 피복이다. 스페이서를 충분히 깔지 않으면 철근이 거푸집 바닥에 붙어 피복이 0이 되고, 반대로 작업자가 밟고 다니면 철근이 처져 유효깊이가 줄어든다. 두 경우 모두 도면에는 아무 문제가 없다. 그래서 배근 검사에서는 철근 지름과 개수만 세지 말고 스페이서 간격과 철근의 실제 높이를 함께 봐야 한다. 3D 모델로 미리 확인하면 겹치거나 간섭하는 지점을 콘크리트 타설 전에 잡을 수 있다.

■ 이런 분께 도움이 됩니다

건축 전공 학생 — 주근과 스터럽의 역할 구분, 피복과 정착 개념은 철근콘크리트 과목의 기본이다
시공사·현장소장 — 배근 검사에서 실제로 봐야 할 것이 도면 대조만은 아니며, 스터럽 간격 표기의 의미를 알아야 한다
감리자 — 피복 확보는 준공 후 확인이 불가능해 타설 전에만 잡을 수 있다
집을 짓는 건축주 — 골조 공사 중 현장을 볼 기회가 있다면 무엇을 보아야 하는지 알 수 있다

■ 참고

스터럽 간격이 도면과 다르면 그 자리가 대개 설비 배관이 지나가는 곳이다. 임의로 간격을 벌린 것인지 설계 변경인지 확인해야 하고, 보를 관통하는 배관은 위치와 지름에 제한이 있다. 표에 정리한 피복·간격 기준은 KDS 14 20 계열 설계기준에 근거한 일반값이며, 구조 계산서와 특기시방서의 지정이 우선한다.
