철골 프레임 구성 도해 – 기둥·보·가새의 명칭과 역할

업데이트 2026년 10월 7일읽는 시간 약 5분

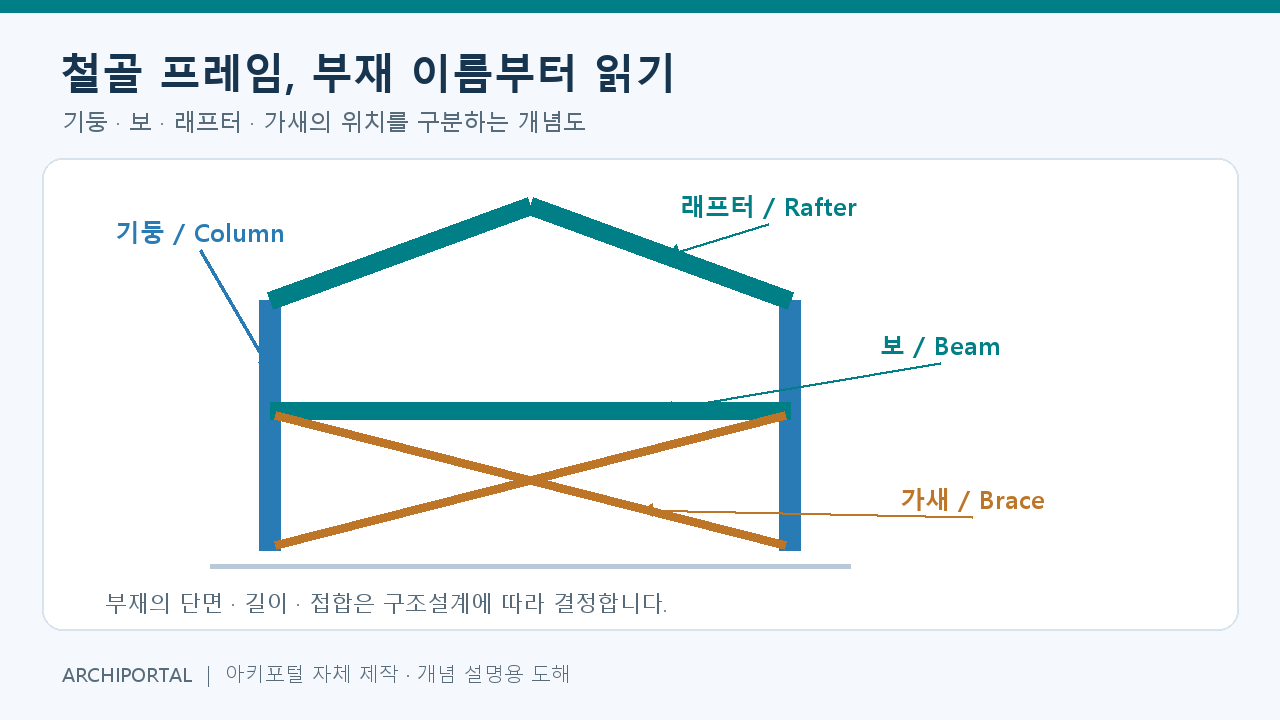

철골 프레임의 기둥·보·래프터·가새를 색으로 구분한 자체 제작 도해 — 아키포털 자체 제작. 개념 설명용이며 시공 상세도나 실제 프로젝트 모델은 아닙니다.

위 도해는 철골 프레임의 부재 위치를 구분하기 위해 아키포털이 직접 작성한 개념도다. 실제 BIM 파일이나 구조계산 결과를 보여주는 그림은 아니다. 지붕 프레임과 가새의 역할을 구분해 읽으면 부재표와 도면을 이해하는 출발점이 된다. 수직으로 선 것이 기둥이고 그 위를 가로지르는 것이 보다. 지붕에서 양쪽으로 경사지게 내려오는 부재는 래프터라 부르며, 기둥과 래프터를 강접합해 한 덩어리로 거동하게 만든 것이 라멘 구조다. 철골은 콘크리트보다 강도 대비 무게가 가볍고 공장에서 미리 가공해 현장에서 조립하므로 공기가 짧다는 장점이 있다. 대신 부재 하나하나의 명칭과 역할, 그리고 접합 방식을 정확히 알아야 도면과 현장이 어긋나지 않는다.

■ 철골 주요 부재의 명칭과 역할

부재	단면·형태	역할
기둥(Column)	주로 H형강, 대형은 각형강관	수직 하중을 받아 기초로 전달
보(Beam/Girder)	H형강	바닥·지붕 하중을 받아 기둥으로 전달, 휨에 저항
래프터(Rafter)	H형강, 경사 배치	경사 지붕의 보 역할, 기둥과 강접합해 라멘 형성
가새(Brace)	앵글·환봉·강관, X/V자 배치	바람·지진 등 횡력에 저항, 골조 변형 억제
중도리·벽가로대	C형강(경량형강)	지붕·벽 패널의 바탕재, 기둥·보의 좌굴 방지
데크플레이트	절곡된 아연도금 강판	콘크리트 슬래브의 거푸집 겸 인장 보강재

부재 명칭을 정확히 쓰는 것은 단순한 용어 문제가 아니다. 철골은 공장에서 잘라 와 현장에서 맞추는 방식이라, 보와 래프터를 섞어 부르거나 가새와 중도리를 구분하지 않으면 자재 반입과 양중 순서가 어긋난다. 한 번 잘못 주문한 부재는 그 자리에서 고칠 수 없다.

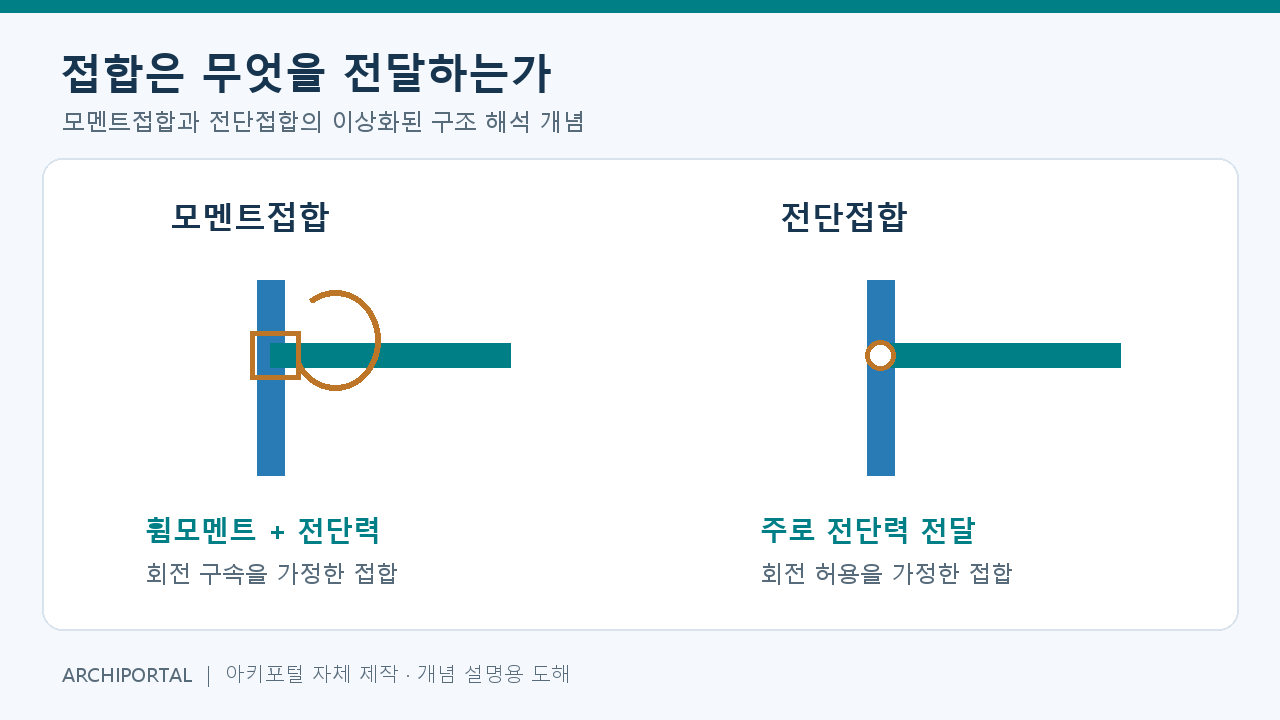

모멘트접합과 전단접합의 전달력·회전 조건을 비교한 자체 제작 도해 — 아키포털 자체 제작. 개념 설명용이며 시공 상세도나 실제 프로젝트 모델은 아닙니다.

■ 접합 방식 — 모멘트접합과 전단접합

철골 구조의 성격은 부재 자체보다 부재를 잇는 접합에서 결정된다. 접합은 힘을 전달하는 정도에 따라 크게 두 가지로 나뉜다.

구분	전달하는 힘	거동	쓰임
모멘트접합(강접합)	휨모멘트+전단력	부재 각도가 유지되어 골조가 함께 저항(라멘)	기둥-보 주요 접합, 횡력 저항 골조
전단접합(핀접합)	주로 전단력	구조 해석에서는 회전을 허용하는 단순접합으로 이상화	2차 보, 단순보 지지

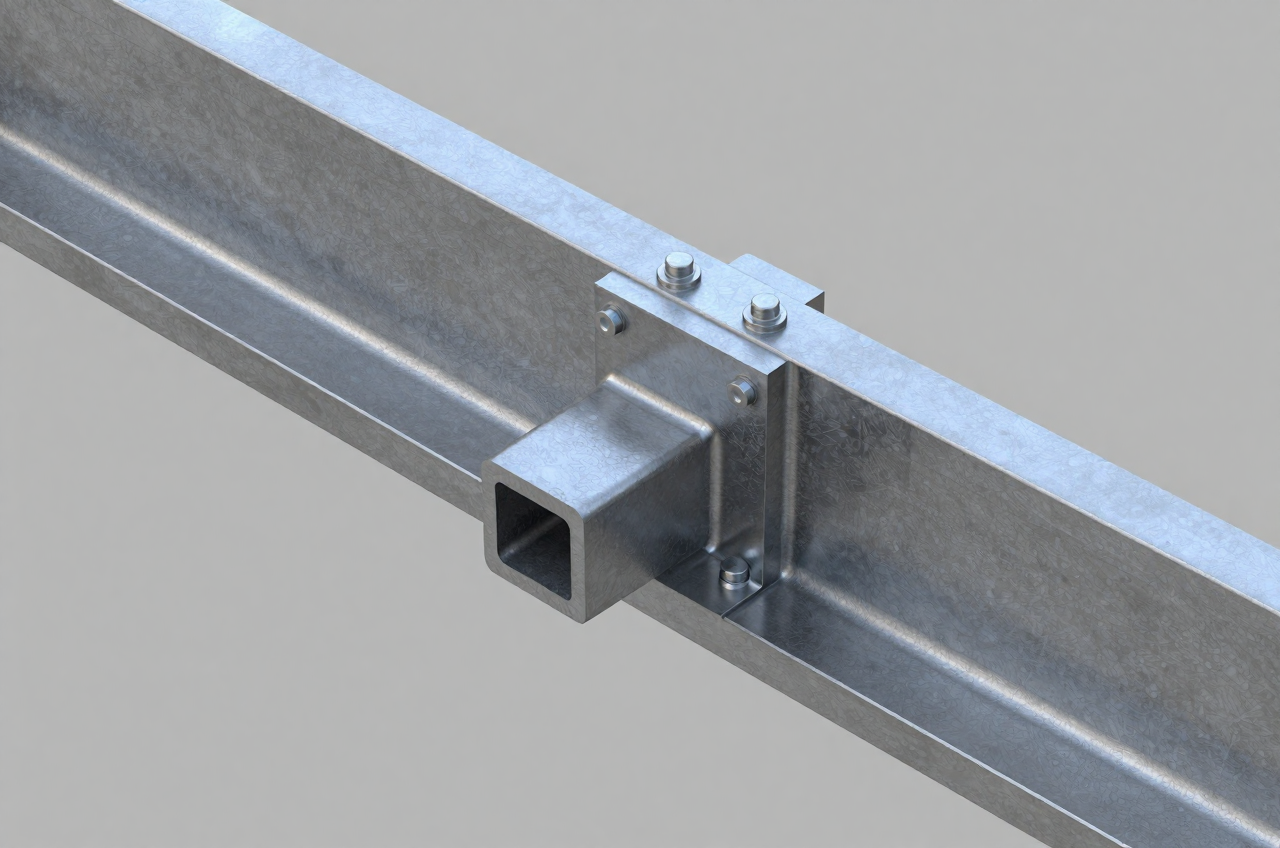

접합 수단은 고력볼트와 용접이다. 고력볼트 접합은 볼트를 강하게 조여 생기는 마찰로 힘을 전달하며, 현장 시공이 빠르고 검사가 쉬워 널리 쓰인다. 용접은 부재를 녹여 붙여 일체화하므로 강성이 크지만, 현장 용접은 품질 관리가 까다로워 공장에서 용접하고 현장에서는 볼트로 잇는 방식을 흔히 조합한다. 접합부의 플레이트·볼트·용접 위치를 BIM 상세 모델에서 미리 확인하면 현장에서의 시행착오를 줄일 수 있다.

■ 가새의 횡력 저항 원리

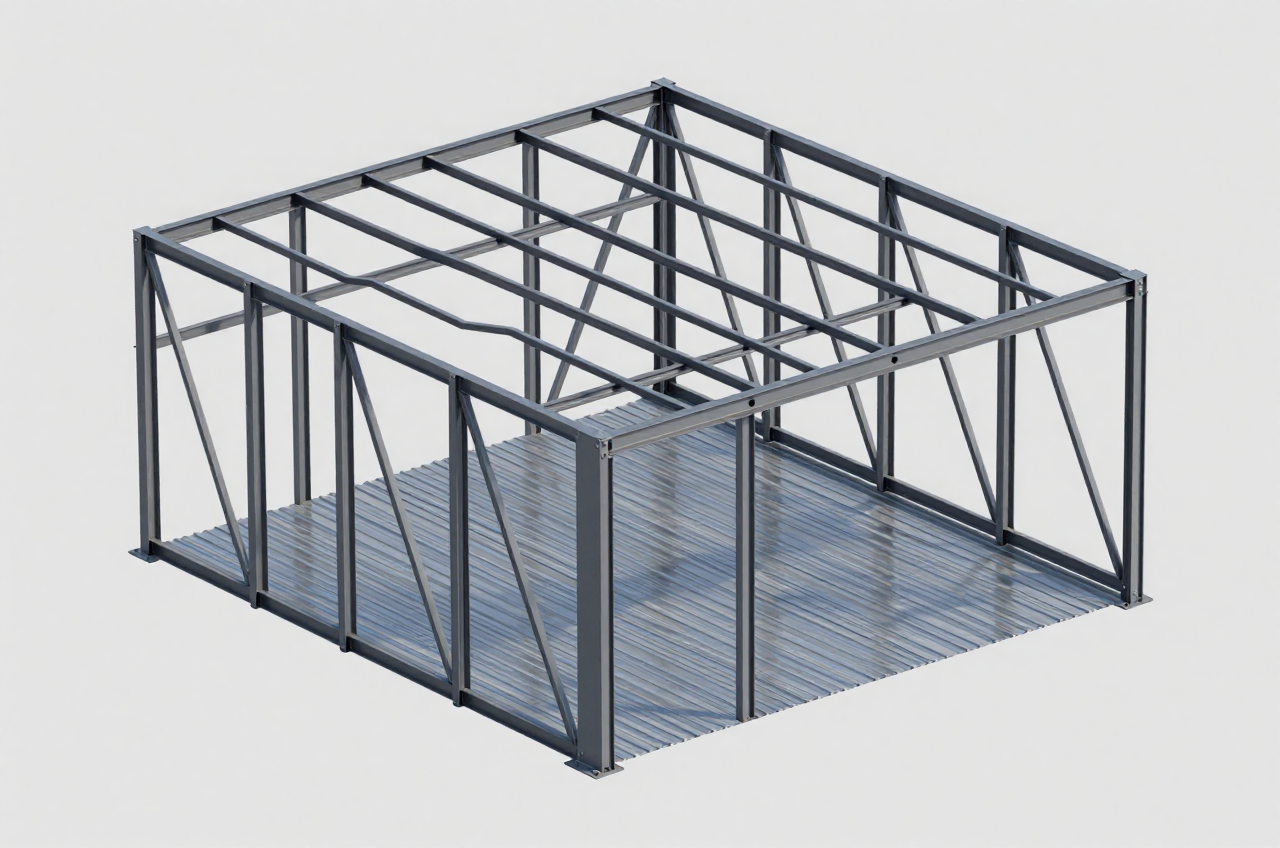

이 글의 X가새 개념도는 주로 횡력에 저항하는 골조를 설명한다. 가새의 인장·압축 축력이 수평 변형을 억제하지만, 실제 가새의 하중과 기능은 골조 형식·배치·접합·하중조합에 따라 달라진다. 모든 가새가 수직 하중과 무관하다고 단정해서는 안 된다. 직사각형 골조는 네 모서리가 핀처럼 회전하면 옆에서 미는 힘에 쉽게 평행사변형으로 무너지지만, 대각선으로 가새를 걸면 그 대각선이 삼각형을 만들어 형태를 고정한다. 삼각형은 세 변의 길이가 정해지면 모양이 하나로 결정되는 유일한 도형이라, 구조에서 변형을 막는 가장 기본적인 원리로 쓰인다. 가새가 받는 힘은 주로 인장과 압축의 축력이며, 그래서 가새는 가늘어도 큰 횡력을 감당한다. 벽면과 지붕에 X자로 걸린 얇은 부재가 이것이다.

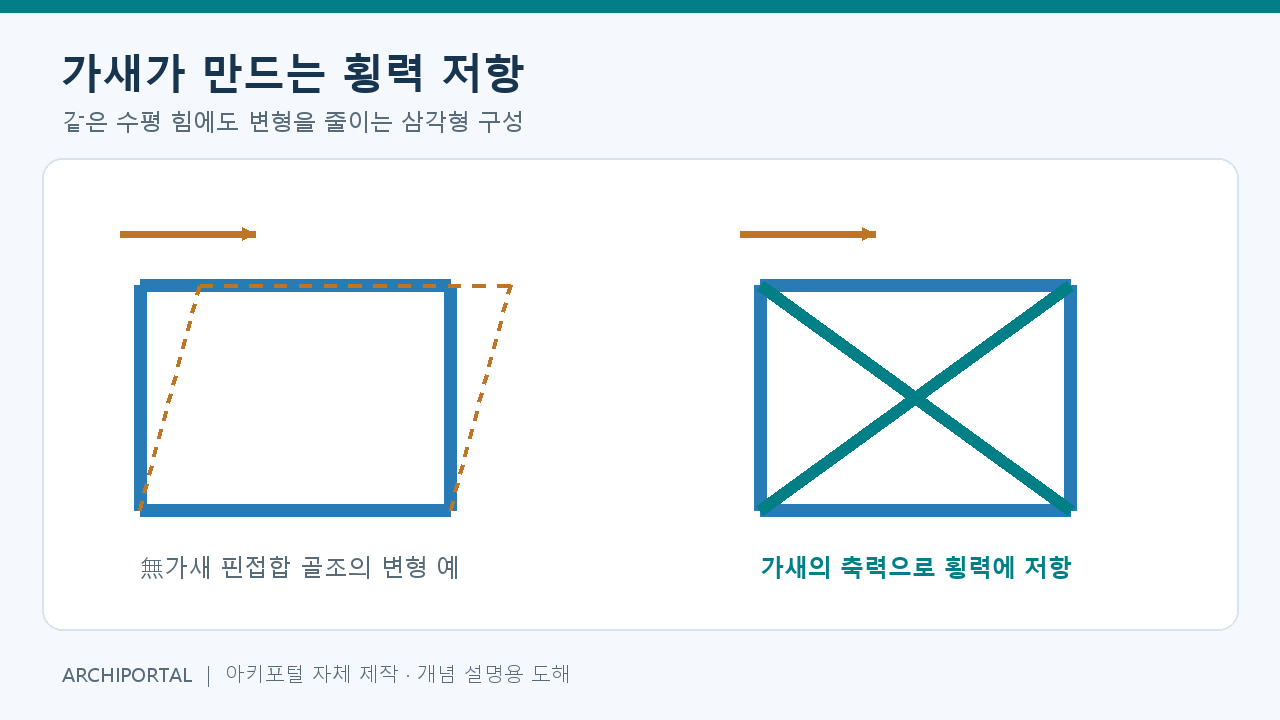

가새가 없는 이상화된 핀접합 골조와 X가새 골조의 횡력 저항 비교 도해 — 아키포털 자체 제작. 개념 설명용이며 시공 상세도나 실제 프로젝트 모델은 아닙니다.

■ BIM에서 철골을 모델링할 때

철골 BIM의 강점은 부재와 접합을 그대로 데이터로 다룰 수 있다는 점이다. 각 부재에 단면 규격(예: H-400×200×8/13)과 강종, 부재 부호(C1, G1, B2 등)를 태그로 붙이면 모델에서 곧바로 철골 물량(중량, 길이)과 부재 일람표가 산출된다. 접합부를 상세히 모델링하면 볼트 개수·용접 길이까지 집계되어 견적 정밀도가 올라간다. 또 상세한 3D 모델은 조립 순서를 미리 돌려 볼 수 있게 해, 어느 부재를 먼저 세우고 언제 가새를 걸어야 하는지 가설 계획을 검토하는 데 쓰인다. 설비 덕트나 배관이 보를 관통하는 위치도 3D에서 미리 확인해, 현장에서 강재를 임의로 절단하는 위험한 상황을 예방할 수 있다.

■ 가새를 걸기 전의 골조와 부재 부호

철골 구조에서 사고가 나는 시점은 완성된 뒤보다 조립 도중이다. 가새를 횡력저항 요소로 계획한 골조는 조립 도중 가새와 가설 지지가 완성되지 않으면 횡력 저항이 부족해질 수 있어, 기둥 몇 개를 세우고 보를 얹은 단계에서 강풍이 불면 그대로 넘어갈 수 있다. 철골 공사에서 세우는 순서와 가설 지지 계획을 본구조 설계만큼 무겁게 다루는 이유다.

부재 부호도 현장 혼선을 줄이는 장치다. 도면에서 기둥은 C, 보는 G나 B, 래프터는 R로 표기하는 경우가 많고, H형강 규격은 H-높이×폭×웨브두께/플랜지두께로 쓴다. 회사마다 부호 규칙이 달라, 도면을 읽기 전에 구조 일반사항의 부호 범례부터 확인한다.

도면·BIM을 함께 확인하는 순서

확인 항목	도면에서 읽기	BIM에서 확인하기
부재 부호	C1·B1 등 범례와 부재표 대조	같은 부호가 같은 단면·강종을 갖는지 확인
접합	접합 상세와 볼트·용접 표기 대조	모델 상세 수준과 물량 집계 범위 확인
간섭	설비 관통과 구조 부재 절단 조건 확인	충돌 위치를 이슈로 남기고 설계자 검토
조립	가설 지지와 시공 순서 확인	시공 단계별 안정성 검토 자료와 비교
