철근콘크리트

콘크리트는 누르는 힘에는 잘 버티지만 잡아당기는 힘에는 쉽게 갈라진다. 이 약점을 메우려고 인장에 강한 철근을 콘크리트 속에 넣어 함께 힘을 받게 한 것이 철근콘크리트이며, 오늘날 건축에서 가장 흔히 쓰이는 구조 재료다. 두 재료가 한 몸처럼 거동하는 배경에는 몇 가지 조건이 맞아떨어진 사정이 있다. 열에 따라 늘고 주는 정도가 서로 비슷해 온도가 변해도 어긋나지 않고, 이형철근 표면의 돌기가 콘크리트와 단단히 맞물려 미끄러지지 않으며, 콘크리트의 알칼리성이 철근을 부식으로부터 지켜 준다. 부착강도, 재료 특성의 상호보완, 철근 부식 억제, 열팽창계수의 일치가 그 네 가지 전제다. 실제 설계에서는 철근량을 알맞게 잡아, 구조가 무너지기 전에 처지고 금이 가며 신호를 보내는 연성 파괴가 일어나도록 유도한다.

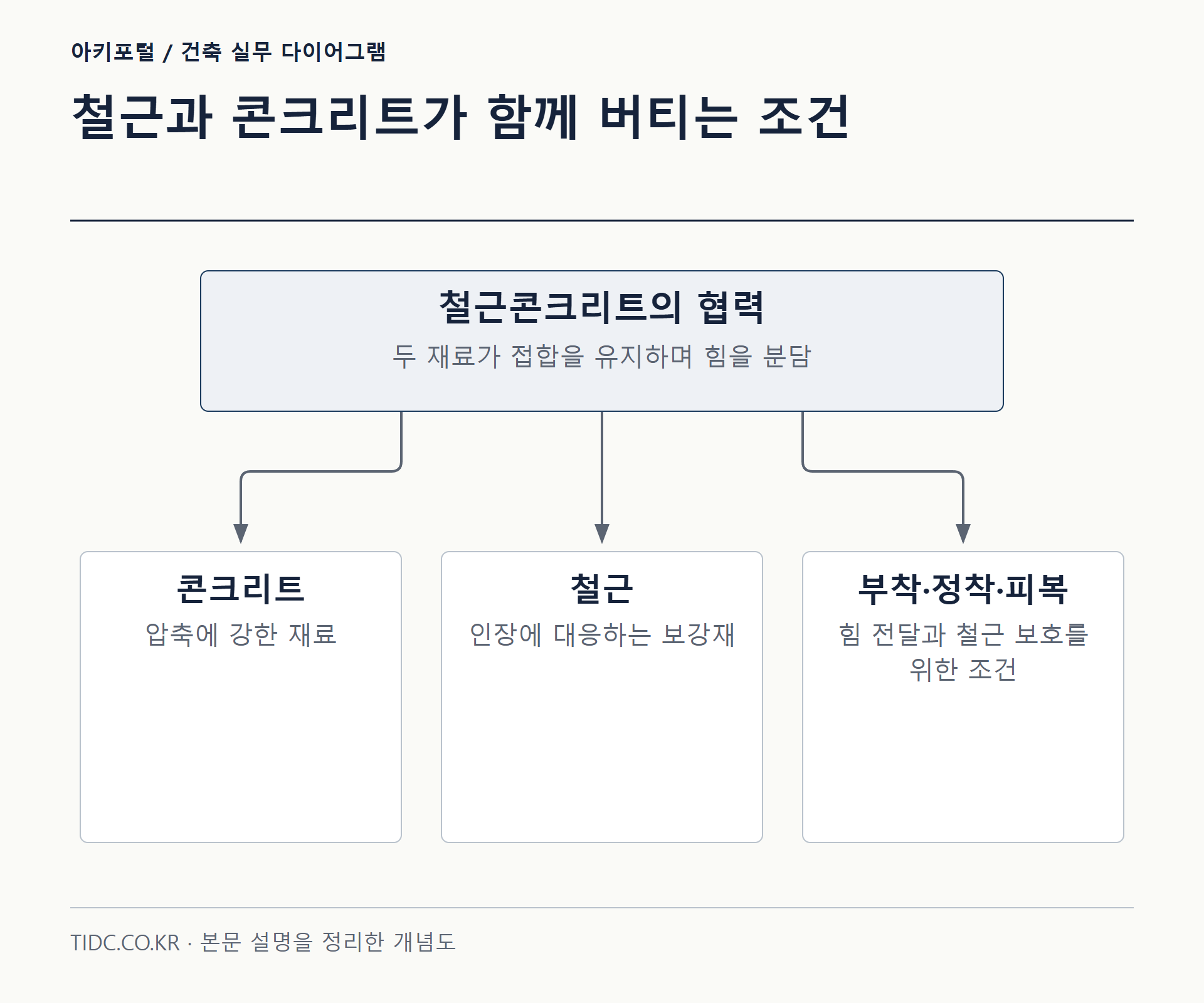

■ 두 재료가 한 몸이 되는 조건

철근콘크리트가 성립하는 이유는 우연에 가깝다. 콘크리트와 철의 열팽창 계수가 거의 같아서 온도가 변해도 서로 밀어내지 않고, 콘크리트의 알칼리성이 철근 표면에 얇은 막을 만들어 녹슬지 않게 한다. 둘 중 하나만 어긋났어도 이 조합은 쓰이지 못했을 것이다. 그래서 콘크리트가 중성화되어 알칼리성을 잃으면 그 보호막이 사라지고 철근이 부식하기 시작한다. 오래된 건물에서 콘크리트가 떨어져 나가고 녹슨 철근이 드러나는 것이 그 결과다.

알아두실 것

건축 전공 학생 — 연성 파괴를 유도한다는 개념은 철근량을 정하는 기준 그 자체라 구조 설계의 핵심이다
시공사·현장소장 — 피복 두께가 모자라면 강도와 무관하게 수명이 짧아진다
건축주 — 외벽에 녹물 자국이 번지면 미관 문제가 아니라 철근 부식의 신호일 수 있다

참고

연성 파괴는 무너지기 전에 처지고 균열이 생겨 미리 알려 주는 방식이다. 반대로 철근을 과하게 넣으면 콘크리트가 먼저 눌려 깨지면서 예고 없이 무너진다. 철근이 많을수록 안전한 것이 아니다.

합성거동의 실제: 부착과 균열 분산

보 부재가 휘어질 때 윗면은 압축, 아랫면은 인장을 주로 받는다. 이 인장력이 철근으로 전달되려면 콘크리트와 철근 사이에서 연속적인 전단 교환이 일어나야 한다. 부착은 이형철근의 기계적 맞물림과 주변 콘크리트의 국부 압축대·미세 균열대가 결합해 발생하는 복합 현상이다. 충분한 정착과 겹침이 확보되면 철근은 설계상 정해진 길이 범위 내에서 대부분의 인장력을 전달하여 단면이 하나의 부재처럼 거동하는 경향을 보인다. 다만 정착길이·겹침길이는 재료·치수·요구 성능·설계기준에 따라 달라지므로 구체값과 허용 여부는 관련 기준과 상세한 설계 검토를 통해 결정해야 한다.

균열이 최초로 생겨도 단면이 즉시 무력화되지는 않는다. 균열 사이 콘크리트가 부착을 통해 일부 인장을 부담해 균열이 몇 곳의 큰 틈이 아니라 여러 개의 가는 틈으로 분산되는 경향이 있고, 이를 일반적으로 ‘텐션 스티프닝’이라고 부른다. 이러한 효과는 부착 성능, 철근 배근·량, 균열 폭의 시간적 변화, 피복 상태 등 여러 변수에 따라 달라지며, 경우에 따라 처짐 저감 효과가 일부 나타날 수 있으나 항상 동일하게 작용하지는 않는다.

균열의 의미와 피복의 역할

균열은 응력을 재배치해 부재가 더 큰 변형을 감내하게 하는 자연스러운 현상이다. 핵심은 ‘유무’가 아니라 ‘폭·간격·지속성’이다. 폭이 작고 단절된 균열은 영향이 제한적이지만, 폭이 커지거나 누수·염분·이산화탄소의 통로가 되면 철근 주변으로 침투가 가속된다. 이때 피복은 물리적 방어막이자 화학적 완충 지대로 작동해 침투 경로를 길게 하고, 철근에 부식 조건(수분·산소 등)이 도달하는 속도를 지연·억제하여 보호 기능을 한다. 표피층이 치밀하고 연속적으로 형성되어야 하며, 다짐 불량·누락·골재 분리로 공극이 생기면 겉보기 두께와 무관하게 내구성이 현저히 저하될 수 있다.

피복과 균열 제어는 상호 연관된다. 표면까지의 거리, 철근 직경·간격, 콘크리트의 인장강도·수축성 등이 함께 작용해 균열 간격과 폭을 결정한다. 굵은 철근을 성기게 배치하면 균열 발생 빈도는 낮아질 수 있으나 발생한 균열 폭이 커지는 경향이 있고, 잔촘한 배근은 균열 폭을 줄이며 하중 분산에 유리하다. 개구부 모서리·단면 급변부·매입 배관 주변 등 응력 집중이 일어나는 부위는 보강근의 배향과 구속 조건을 세심히 검토해야 한다. 외기에 노출되는 면의 피복은 환경에 맞게 확보하되, 표면 수축이 큰 경우 표면 인근의 분산 철근(일명 ‘표피근’ 또는 표면 분산근)을 도입해 표면 균열을 제어하는 접근이 유효할 수 있다.

양생과 수분·온도 관리가 만든 내구성

초기 양생은 단순한 강도 확보 절차가 아니라 장기적인 투수성·수축·크리프 거동을 결정짓는 공정이다. 충분한 수분과 적정 온도에서 수화가 진행되면 모세관 공극이 줄고 표피층이 치밀해져 같은 피복 두께에서도 실효적인 보호 성능이 향상될 수 있다. 반대로 타설 직후 표면이 빠르게 건조되면 플라스틱 수축·침강 균열 등이 발생할 수 있고, 이러한 줄무늬형 균열은 누수와 철근 부식의 통로가 될 수 있다. 특히 큰 단면이나 일교차가 큰 환경에서는 내부와 표면의 온도차로 조기 열균열이 생길 수 있어 양생 기간의 보온과 완만한 건조 관리가 중요하다.

현장에서 내구성을 높이는 관리 포인트는 다음과 같다.

철근 위치를 유지하는 스페이서·받침대를 설계 단계에서 반영해 피복을 균일하게 확보한다.
진동 다짐은 골재 이탈 없이 충분히 시행하되, 표피층에서 과다 진동으로 인한 분리 현상이 발생하지 않도록 품질을 관리한다.
양생 초기에는 표면 습윤 유지와 차광 등으로 급격한 표면 건조를 피하고, 바람·직사광·급격한 온도 변화에 대한 보호를 검토한다.
시공 이음과 줄눈은 응력 흐름을 고려해 배치하고, 재개 타설면의 거칠기와 청결을 확보한다.
사용 중에는 누수·녹 변색·박리음 등 초기 징후를 주기적으로 관찰하고, 균열 폭과 진행성을 기록해 전문가 검토를 의뢰한다.

궁극적 목표는 균열을 완전히 없애는 것이 아니라 균열의 크기와 경로를 제어해 철근의 환경을 안정적으로 유지하는 데 있다. 설계·시공·유지관리상의 구체적 판단과 허용 기준은 관련 설계기준과 최신 규정, 개별 구조 조건을 바탕으로 전문 설계자·감리자의 검토를 통해 결정해야 한다.
