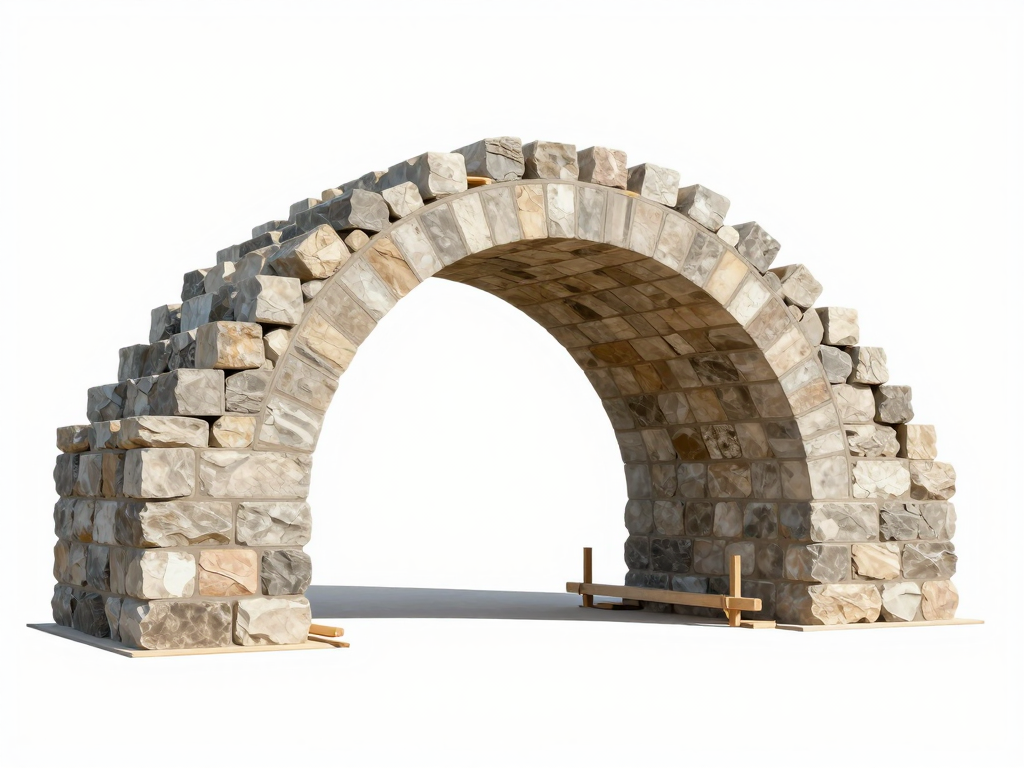

아치는 개구부를 확보하면서도 만만찮은 하중을 압축 응력만으로 버티도록 만든 곡선형 구조물이다. 형태상 잡아당기는 힘은 거의 받지 않고 누르는 힘 위주로 작용하기 때문에, 돌이나 주철, 콘크리트처럼 압축에는 강하지만 인장에는 약한 재료를 구조재로 쓰기에 알맞다. 장식으로는 기원전 4천 년경부터 쓰인 자취가 남아 있지만, 하중을 실제로 떠받치는 구조적 쓰임은 기원전 4세기 무렵 고대 로마에서 본격적으로 발전했다. 이후 성당의 창과 문, 다리, 통형 볼트를 받치는 요소 등으로 널리 쓰였고, 오늘날의 건축과 토목 구조물에서도 여전히 활용된다.

■ 왜 아치인가

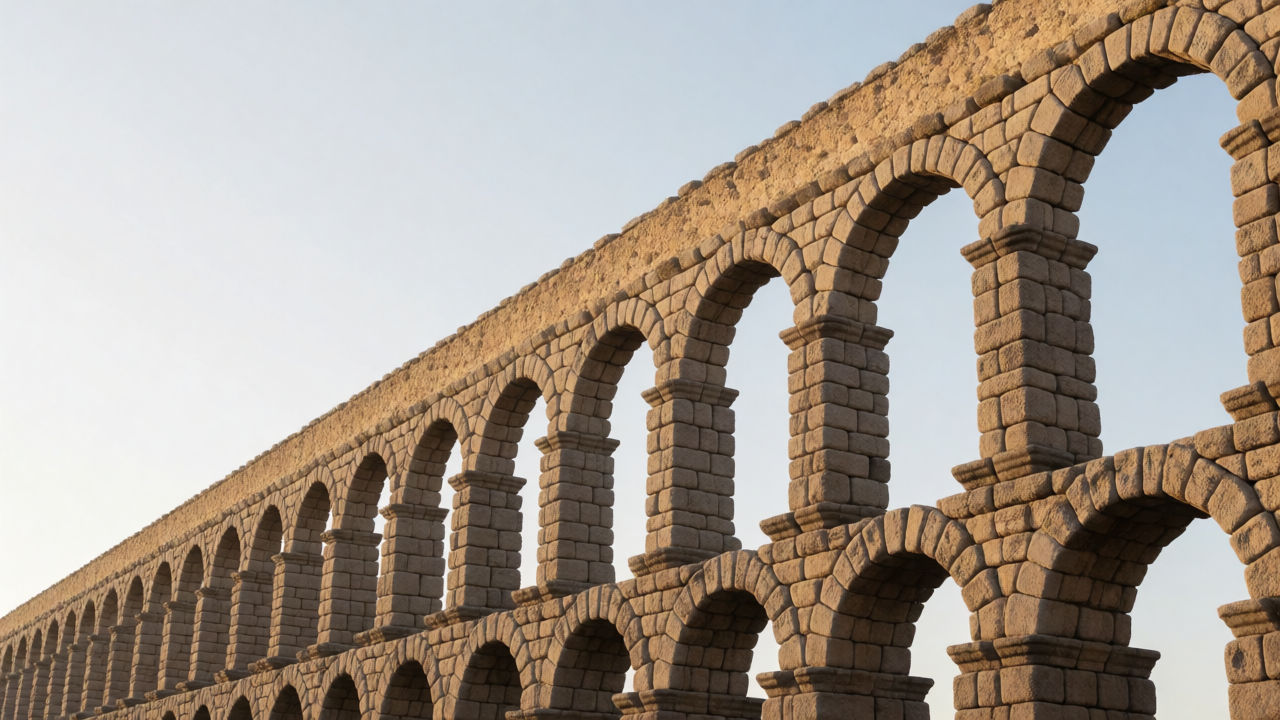

돌은 눌리는 힘에는 강하지만 당기는 힘에는 약하다. 돌 하나를 개구부 위에 가로로 걸치면 아래쪽이 늘어나면서 부러진다. 그래서 돌로 넓은 개구부를 만들려면 인장이 생기지 않게 힘의 흐름을 바꿔야 하는데, 그 답이 아치다. 곡선을 따라 하중이 압축으로만 전달되면서 좌우 기초로 빠져나간다. 로마가 수도교와 개선문을 그렇게 크게 지을 수 있었던 이유다.

알아두실 것

건축 전공 학생 — 압축과 인장의 구분을 몸으로 이해하는 첫 사례라 구조 과목의 출발점이 된다
건축에 관심 있는 일반 독자 — 오래된 다리와 성당의 형태가 왜 그런지 알면 여행지에서 보이는 것이 달라진다
설계자 — 아치는 좌우로 벌어지려는 힘을 만든다. 그 수평력을 받아 줄 버트레스나 타이바가 없으면 성립하지 않는다

참고

고딕의 플라잉버트레스가 건물 바깥으로 뻗어 나온 것도 이 수평력을 받기 위해서다. 장식이 아니라 구조다.

압축으로 흐르는 힘과 추력선의 조건

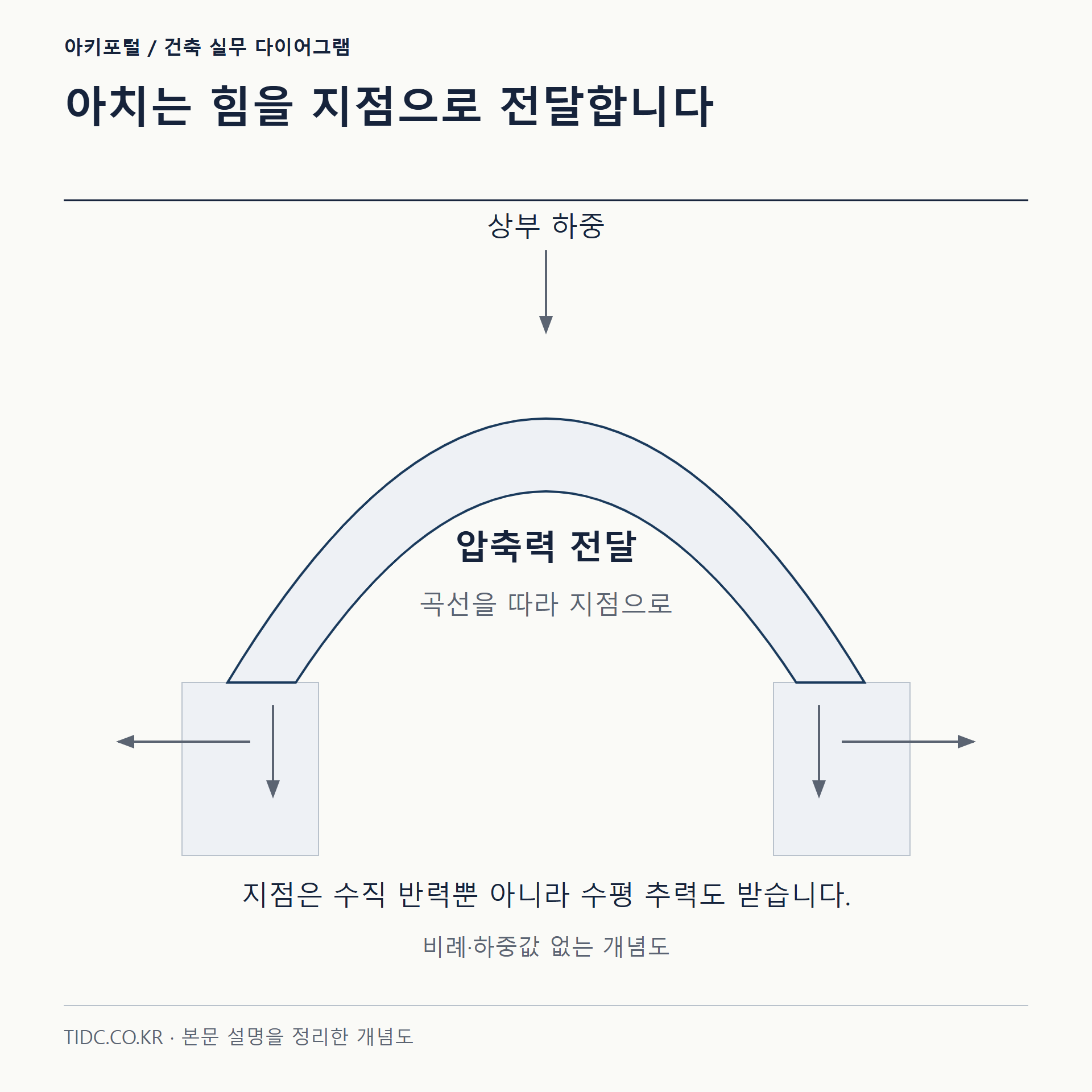

아치는 휘어진 축을 따라 하중이 압축 흐름으로 전달되어 양측 지점으로 내려가는 구조다. 하중에 따른 내부 결과력이 단면 경계 내(단면 바깥으로 벗어나지 않음)에 머무르는 것이 바람직하며, 추력선이 단면 밖으로 이탈하면 일부 영역에 인장과 국부 휨이 발생할 가능성이 커지고 이로 인해 균열이나 유효 힌지화로 이어질 수 있다. 따라서 추력선의 위치는 하중 분포, 지점조건, 단면 형상과 함께 결정되는 설계 변수이며 ‘중앙부’라는 용어보다는 단면 내부 유지 여부로 판단하는 것이 정확하다.

분포하중의 형태(균등·집중·비대칭)에 따라 이상적 형상은 달라진다. 설계에서는 카테너리나 포물선과 같이 자중을 잘 따르는 곡선을 기준으로 삼되, 바람·진동·온도차 등 교란 하중을 고려하여 단면을 보강하거나 상세를 다듬는다. 기립 높이와 스팬의 비에 따라 수평 추력의 크기와 좌굴 민감도가 달라지므로, 추력선을 단면 내부에 유지하는 것은 중요한 설계 과제 중 하나이며 프로젝트 조건에 따라 우선적으로 검토해야 한다.

재료·지점·형상의 상호작용

무근 조적 아치는 블록의 압축 강도, 줄눈의 맞춤 및 모르타르 성능에 크게 의존한다. 일반적으로 줄눈이 잘 맞고 면 정리가 양호하면 블록 간 압축 흐름이 원활해지고, 모르타르는 하중 재분배에 기여하지만 그 효과는 시공 품질과 재료 특성에 따라 달라진다. 콘크리트 아치는 철근이나 긴장재를 도입하면 휨 저항과 인성이 향상되어 얇은 리브나 경량 형상 적용이 가능할 수 있으나, 이는 적절한 상세화·배근·품질관리·연결부 설계가 전제되어야 한다. 목재(집성재)는 섬유 방향 특성을 이용해 장경간을 구현할 수 있으나 접합부와 장기 거동(습기·크리프 등)을 함께 검토해야 한다. 강재 아치는 높은 강도와 연성 덕분에 얇은 선형으로 추력선을 따르기 쉽지만 좌굴과 접합부 세부가 성능을 좌우한다.

아치가 성립하려면 지점이 수평 추력을 받아줄 수 있어야 한다. 지반 약화나 비대칭 침하가 있으면 받침이 벌어지고 추력선이 불리하게 이동할 수 있으며, 이를 제어하는 전형적 수단으로는 다음이 있다.

버트레스나 대형 앵커 블록으로 수평 추력을 지반으로 분산
하부에 타이바를 두어 좌우 추력을 인장재로 폐합하는 ‘타이 아치’ 구성
상부 슬래브·링빔으로 좌우 리브를 연결해 프레임 효과 확보

지점 조건(힌지형·고정형·3힌지형 등)은 온도 변형·변위 민감도와 추력선 위치, 단면 요구를 바꾼다. 따라서 허가·설계·시공·자재선택 같은 판단은 관련 기준과 개별 현장 조건을 확인한 뒤 전문 설계자의 검토를 거쳐야 한다.

균열로 읽는 상태 진단과 현대적 활용

아치의 균열 판독은 하중 흐름을 거꾸로 읽는 과정이다. 정상적 압축 거동이 무너지면 내면(intrados) 또는 외면(extrados)에 경사 균열이 먼저 나타날 수 있고, 반복 하중이나 처짐이 심해지면 통상적으로 3개 내지 그 이상의 유효 힌지가 형성되어 기하학적 불안정에 이를 가능성이 있다. 스프링잉 근처의 상향 균열은 지점 벌어짐이나 편침하, 크라운 근처 외면 균열은 상부 집중하중이나 온도 변동의 징후일 수 있으며, 물 침투·백태·모르타르 박락은 내구성 저하의 신호다.

현장 관찰 시에는 균열의 위치·방향·폭 변화와 계절적 추세를 기록하고 간단한 표식이나 게이지로 개구 변화를 추적하는 것이 유용하다. 다만 하중 시험이나 수치 해석 등 추가 평가는 전문 엔지니어가 안전계획과 시행계획을 수립하여 수행해야 하며, 보강 방안은 원인 규명·구조평가·시공성·경제성 등을 종합해 결정되어야 한다. 보강의 한 목적은 가능한 한 추력선을 단면 내부로 유도하는 것이지만, 이는 항상 실현 가능한 목표는 아니며 구체적 보강방법은 전문가 판단에 따라 선택된다.

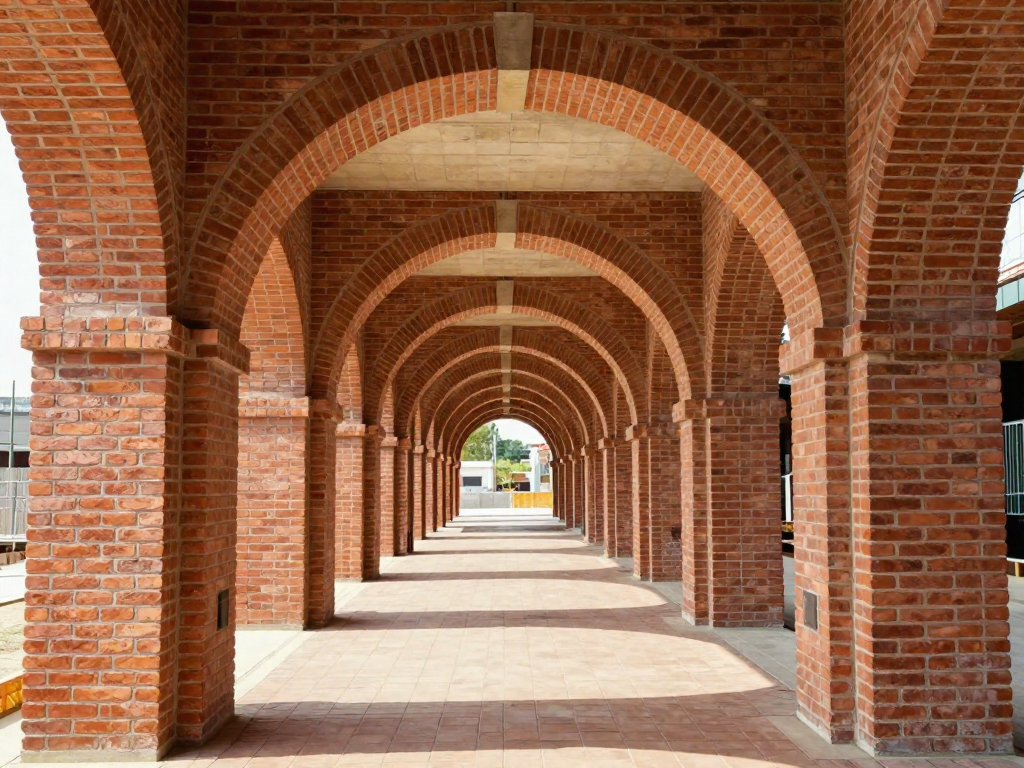

오늘날 아치는 보수적 형태를 넘어 다양한 방식으로 활용된다. 도심 보행교나 대공간 지붕에서는 얇은 강재 리브와 케이블 조합의 타이 아치가 자체적으로 수평력을 폐합하고, 프리캐스트 분절 아치는 가설 지보를 줄여 시공성을 개선한다. 얇은 콘크리트 쉘은 면적 확장된 압축 지배 거동을 활용할 수 있으며, 적절한 재료·세부설계·시공관리와 결합하면 에너지·탄소·공간 측면에서 유리한 결과를 얻을 수 있다.
