고딕 건축

고딕 건축은 로마네스크 건축 다음이자 르네상스 건축 이전인 중세 말 유럽에서 꽃핀 양식이다. 첨두아치와 리브볼트, 플라잉버트레스라는 구조적 발명으로 벽을 얇게 하면서도 건물을 훨씬 높이 세울 수 있게 된 것이 핵심이다. ‘고딕’이라는 이름은 본래 깎아내리는 말이었는데, 16세기 르네상스 시기에 조르조 바사리가 거칠고 야만적인 문화를 가리키며 이 단어를 붙인 것이 그대로 굳었다. 대성당과 교회는 물론 성과 궁전, 시청사 같은 여러 건물에 두루 적용됐으며, 샤르트르와 랭스, 아미앵 대성당이 대표작으로 꼽힌다. 뾰족한 첨탑과 스테인드글라스, 정교한 조각은 신에게 한 발 더 다가가려 한 중세 사람들의 바람을 형상으로 옮긴 요소로 읽힌다.

□ 세 가지 발명이 만든 높이

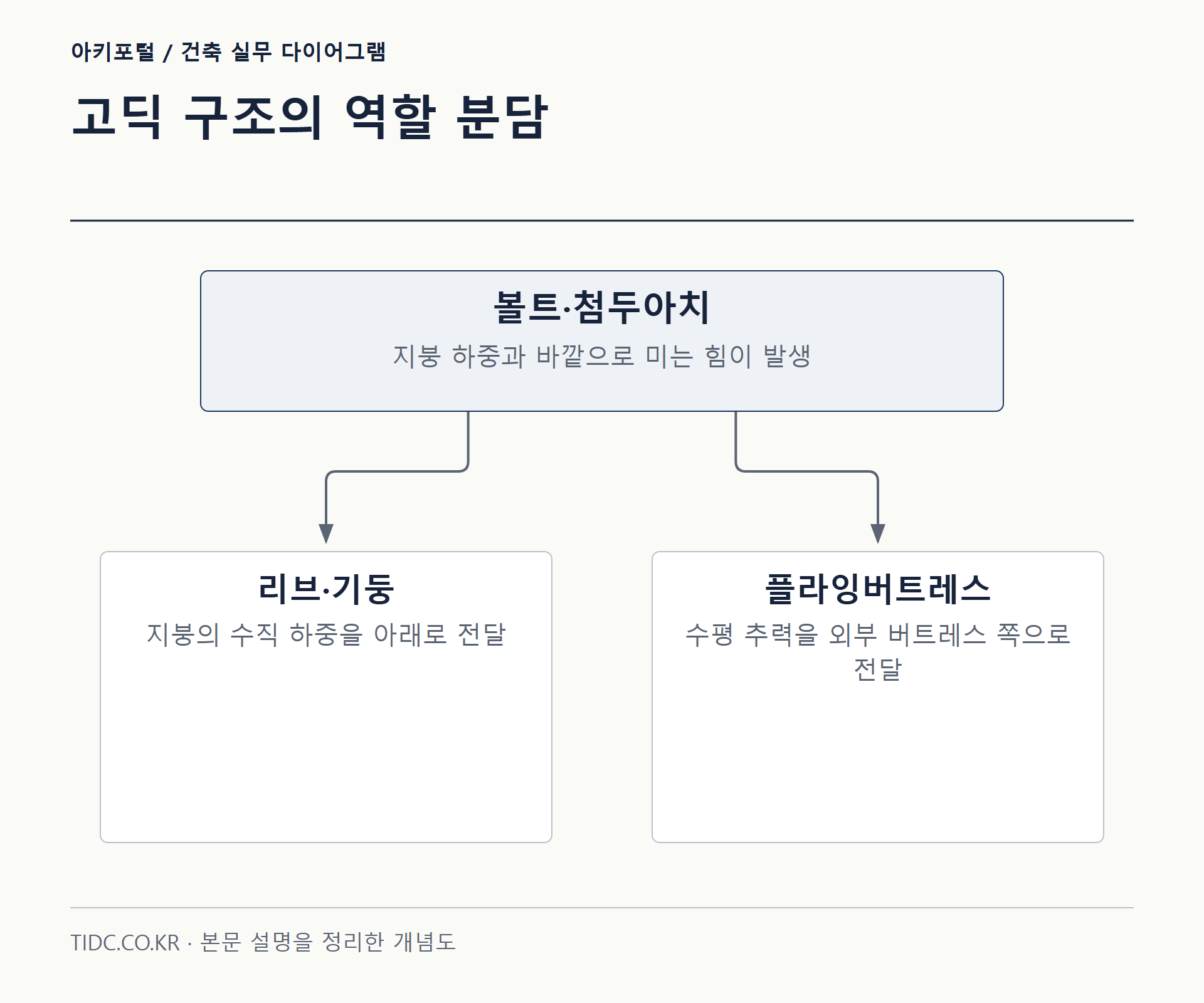

고딕이 로마네스크보다 높고 밝아진 것은 취향이 바뀌어서가 아니라 구조 문제를 풀었기 때문이다. 첨두아치는 반원아치보다 옆으로 벌어지는 힘이 작아 더 높이 올릴 수 있었고, 리브볼트는 천장의 하중을 갈비뼈 같은 선을 따라 기둥으로 모았다. 그러고도 남는 수평력을 건물 바깥의 플라잉버트레스가 받아 냈다. 벽이 하중에서 풀려나자 그 자리에 유리를 넣을 수 있게 됐고, 그것이 스테인드글라스다.

확인해 보실 것

건축 전공 학생 — 구조 해법이 곧 양식이 된 대표 사례라 서양건축사에서 반복해 다뤄진다
건축에 관심 있는 일반 독자 — 성당에 들어가면 천장의 리브 선이 어디로 모이는지 따라가 보면 구조가 보인다
설계자 — 하중 경로를 바꿔 벽을 개방한다는 발상은 지금의 커튼월과 같은 논리다

참고

고딕이라는 이름은 원래 욕이었다. 르네상스 시기에 야만적이라는 뜻으로 붙인 말이 그대로 굳은 것이라, 당대 사람들은 자기 건물을 고딕이라 부르지 않았다.

첨두아치가 바꾼 수직감과 모듈

첨두아치는 두 개의 곡선이 꼭짓점에서 만나는 형태로 아치의 곡률과 높이를 더 다양하게 조정할 수 있게 해, 동일한 경간이라도 수평 성분을 제어하고 아치의 시작선을 일정하게 맞추는 데 유리하다. 이 기하적 유연성 때문에 중앙 신랑과 측랑처럼 폭이 다른 공간에서도 같은 수준에서 아치가 솟아올라 연속된 칸(베이)의 리듬이 형성되며, 기둥다발이 여러 가는 선으로 분해되어 위로 이어지는 시각적·구조적 효과를 낳는다. 이러한 ‘선형 지지’는 바닥의 굵은 기둥에서 갈라진 반기둥과 몰딩이 천장의 리브와 정확히 연결되는 형태로 하중 경로를 나타내는 경우가 많아, 내부에서 느껴지는 수직감의 원인이 되기도 한다. 많은 고딕 사례에서는 아치·리브·기둥다발이 주요 하중 경로를 담당하면서 외벽은 외피(풍·우 방지 등)의 성격이 강조되어 큰 창을 허용하는 설계로 이어지지만, 모든 건물에서 외벽이 전혀 하중을 지지하지 않는 것은 아니므로 특정 사례에 대해선 구조적 검토가 필요하다. 하나의 칸은 구조와 장식, 채광을 동시에 조직하는 모듈로 작동하며, 기둥 간격이 곧 아치 간격이 되고 그 위에 리브로 짠 천장과 창의 분절이 올라타며 외벽에서는 그 리듬에 맞춘 버트레스가 반복되는 경향을 보인다.

리브볼트 읽기: 천장 선을 따라가는 하중 경로

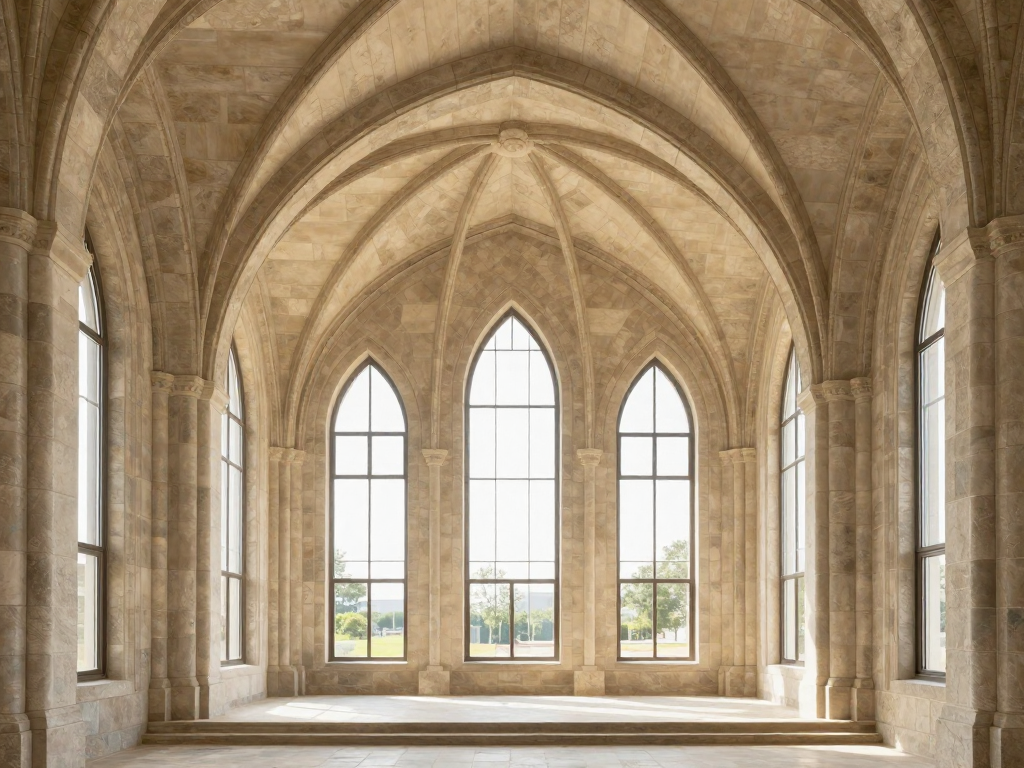

리브볼트는 먼저 선(리브)으로 구조 골격을 세우고 그 사이를 얇은 막면으로 채우는 발상으로, 대각선으로 교차하는 리브는 각 칸의 네 모서리에서 발생하는 수평 성분을 분담하고, 길이 방향의 주리브는 연속된 칸을 묶어 하중을 분산시킨다. 막면은 경량화되어 자기하중을 주로 담당하고, 하중은 리브를 따라 기둥다발로 모이는 양상이 흔히 관찰된다. 현장에서 구조를 이해하는 데 유익한 관찰법은 천장의 리브 선을 따라 눈을 움직여 하중 경로를 가늠하는 것이지만, 이는 초기 관찰에 불과하고 정확한 판정은 도면·계측·구조해석과 같은 추가 검토를 필요로 한다. 리브는 기둥머리에서 분지하는 가는 반기둥에 닿는 경우가 많고, 교차부의 돌출된 매듭은 여러 방향의 힘이 모이는 결절을 드러낸다. 이러한 매듭은 경우에 따라 시공 순서나 보수 이력의 단서가 되기도 하지만, 단일 관찰만으로 일반적 결론을 내리면 안 된다. 칸의 리브 패턴과 간격, 트랜셉트나 합창단처럼 공간 성격이 바뀌는 지점에서의 변화는 지지 시스템의 전환을 시사할 수 있으며, 아래층의 큰 아케이드·중간 통로층·상부 채광창으로 이루어진 전형적 내부 벽 구성은 무엇이 하중을 지지하고 무엇이 외피인지 판단하는 데 도움이 된다. 다만 현장 해석은 항상 구조 전문가의 검토와 보완되어야 한다.

기둥다발에서 올라간 반기둥의 선을 따라 눈을 올리면 리브의 시작점을 추적하는 데 유용하다.
리브 교차부의 돌출 매듭은 힘의 결절을 보여주며, 경우에 따라 시공 순서나 보수 이력을 유추하는 단서가 될 수 있다.
대각선 리브의 하중 경로는 외벽의 기둥 배치나 버트레스 위치와 정렬되는 경우가 많아 외곽으로 장력을 전달하지만, 모든 사례에서 엄밀한 일대일 대응이 성립하는 것은 아니다.

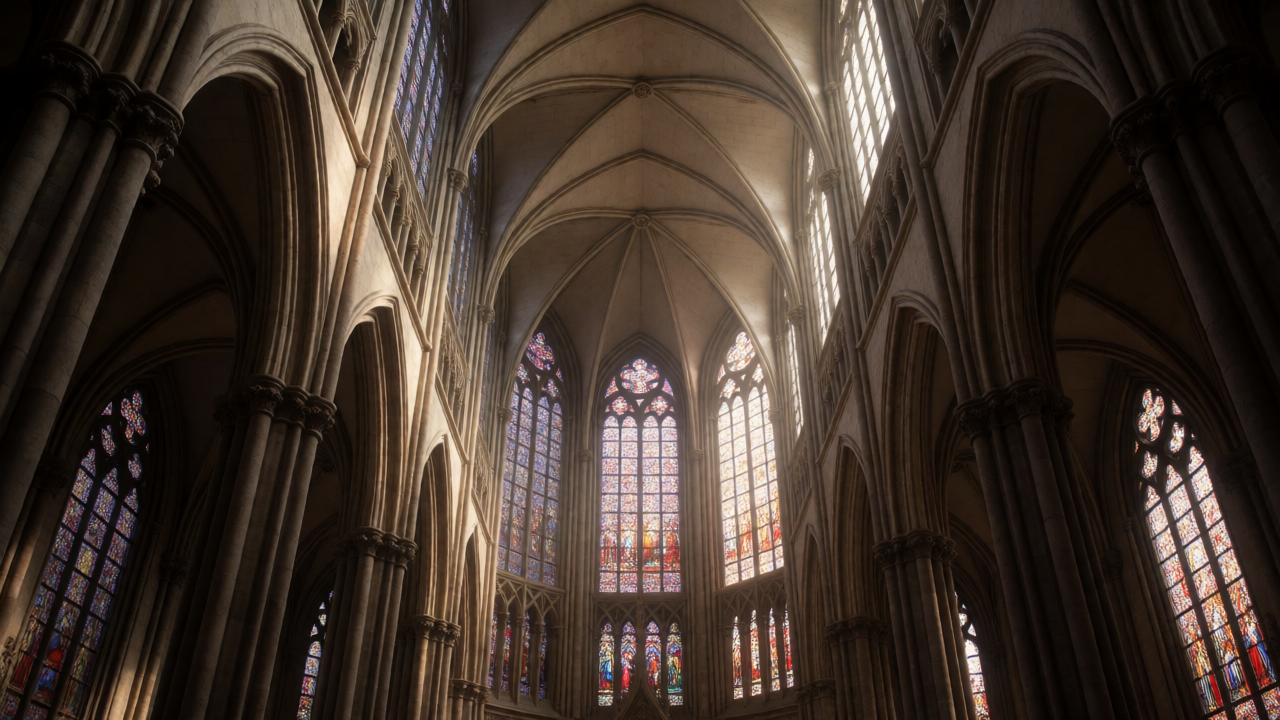

아래 아케이드–중간 통로–상부 창의 세 구성을 관찰하면 어느 부분이 주로 지지 역할을 하는지, 어느 부분이 상대적으로 막(외피)의 역할을 하는지 가늠할 수 있다.
보수 흔적이나 재료 색 변화는 하중 재분배와 관련된 흔적일 수 있으나, 풍화·재료 차이·후대 보수 등 다른 원인이 많으므로 현장 조사와 구조 해석을 병행해 판단해야 한다.

버트레스와 플라잉버트레스: 외부 장치가 만든 내부의 빛

버트레스는 횡력(옆으로 미는 힘)을 외부의 지지체로 전달해 내부의 아치와 기둥이 주로 수직 하중을 부담하도록 돕는 장치이다. 플라잉버트레스는 지붕선을 넘어 별도의 아치로 횡력을 외부 받침으로 전달하는 형태로, 천장의 리브가 만들어 낸 측압 성분을 바깥 지지로 연계하는 역할을 한다. 많은 고딕 사례에서는 플라잉버트레스의 아치가 특정 베이와 대응하거나 내부 볼트의 시작 높이와 연동되는 설계가 보이지만, 배치와 높이는 건물의 설계 의도·수리 이력·공간 구성에 따라 달라지므로 항상 일대일 대응이 성립한다고 보긴 어렵다. 외관 관찰로 내부의 이중 높이나 채광층 위치를 추정할 수 있는 경우도 있지만, 정확한 해석은 도면과 측정으로 보완해야 한다. 버트레스 상부의 장식적 탑(핀니클)은 시각적 표식으로서의 역할이 크고, 설계에 따라 자중이 구조적 안정성에 일부 기여하도록 고려되기도 한다. 버트레스의 홈·물받이·계단식 단차 등은 배수와 점검 동선 같은 현실적 유지관리 요구를 반영한 디테일이며, 무엇보다 재료·접합 방식·허용 변형 조건이 시대에 따라 다르므로 설계·허가·시공·보수 판단은 최신 기준과 개별 상황을 확인하고 구조·보수 전문가의 검토를 받아 결정해야 한다.
