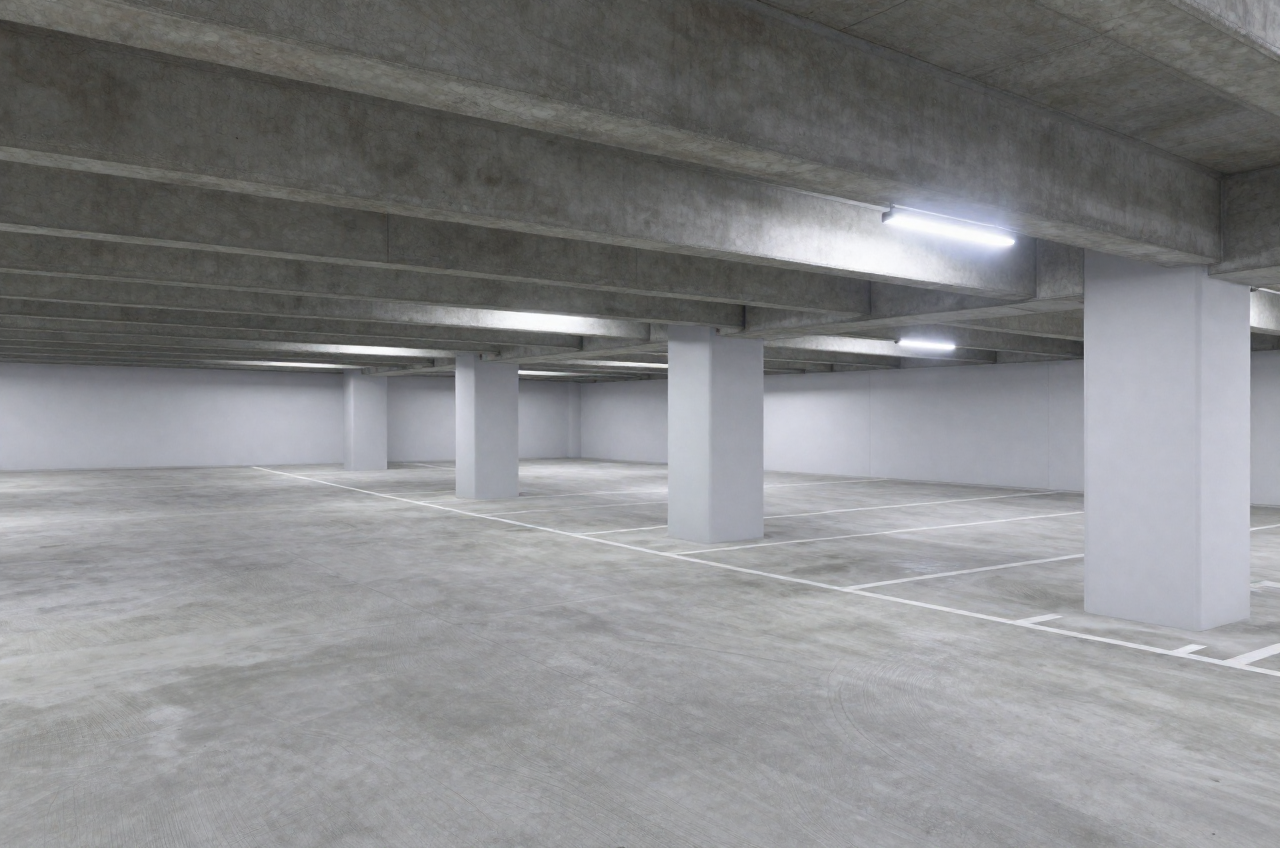

무량판구조(無梁板構造, flat plate)는 기둥과 기둥 사이에 보(梁)를 두지 않고 슬래브가 기둥에 직접 지지되도록 만든 철근콘크리트 구조다. 이름 그대로 ‘보가 없는(無梁) 판(板) 구조’다. 보가 없으니 보 춤(높이)만큼 층고를 낮출 수 있고 거푸집이 단순해 공사기간과 자재비를 줄일 수 있어, 지하주차장이나 물류창고처럼 넓은 무주(無柱)공간이 필요한 곳에 즐겨 쓴다. 다만 이 구조는 힘이 기둥 주변 한 점에 집중되는 특성 때문에 펀칭전단(뚫림전단)이라는 고유한 약점을 가지며, 이를 막는 전단보강근을 도면대로 넣었는지가 안전을 가른다. 2023년 인천 검단 지하주차장 붕괴로 널리 알려졌지만, 무량판 자체가 위험한 구조는 아니다. 실수를 용서하지 않는 구조일 뿐이다.
■ 보 없이 기둥이 슬래브를 직접 받친다

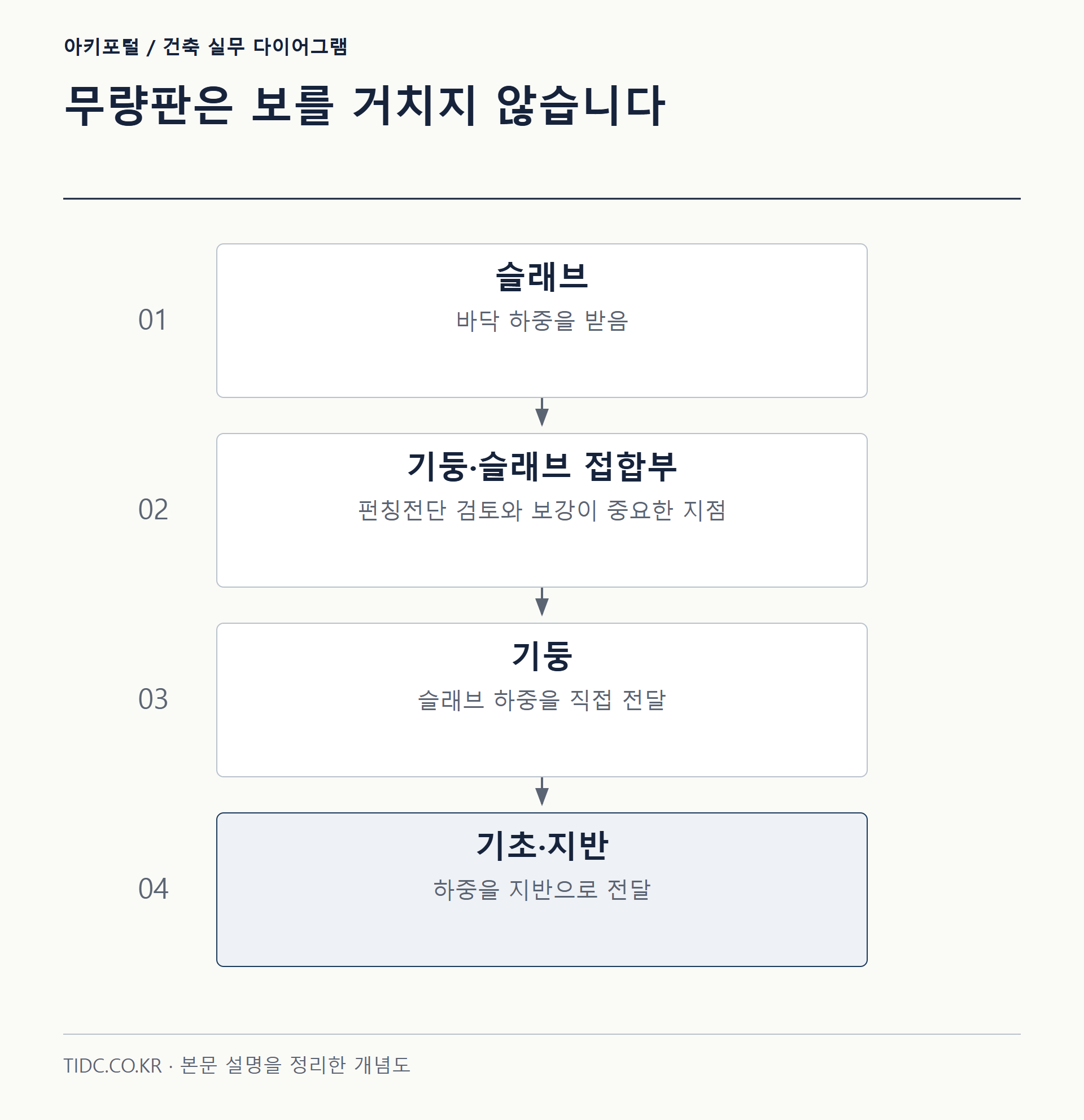

보가 있는 일반적인 라멘구조는 하중이 슬래브 → 보 → 기둥 → 기초의 순서로 여러 부재를 거쳐 퍼져 내려간다. 한 경로가 약해도 힘이 우회할 다른 경로가 있다. 반면 무량판은 슬래브 → 기둥 → 기초로, 중간 단계인 보가 없다. 힘이 기둥머리 한 점으로 곧장 모이므로 그 접합부가 유일한 생명선이 된다. 여기가 무량판의 구조적 성격을 결정한다.
■ 플랫플레이트 · 플랫슬래브 · 워플슬래브

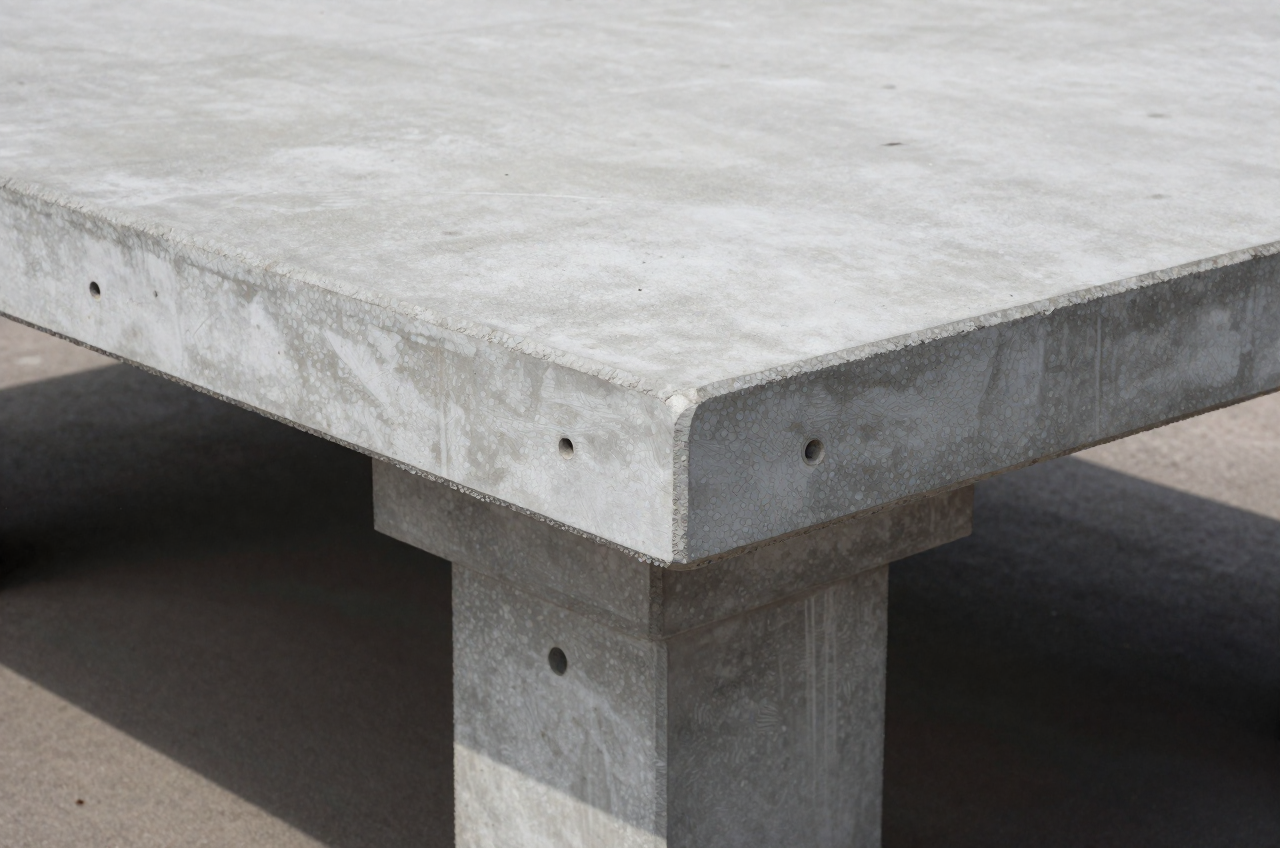

무량판은 기둥머리 보강 방식에 따라 이름이 갈린다. 아무 보강 없이 평평한 판만 있는 것을 플랫플레이트, 기둥머리에 지판(드롭패널)이나 주두(기둥머리 확대)를 두어 단면을 키운 것을 플랫슬래브라 한다. 이 차이가 곧 펀칭전단에 대한 저항력의 차이다.
| 종류 | 기둥머리 보강 | 특징 · 펀칭전단 저항 |
|---|---|---|
| 플랫플레이트(flat plate) | 없음 (평판 그대로) | 층고 절감·시공 가장 단순. 기둥 주변 응력 집중이 커 전단보강근 의존도가 가장 높다. |
| 플랫슬래브 + 드롭패널 | 지판(슬래브를 국부적으로 두껍게) | 기둥 주변 유효깊이를 키워 펀칭전단에 유리. 층고는 다소 커진다. |
| 플랫슬래브 + 주두(캐피탈) | 기둥머리를 나팔 모양으로 확대 | 전단을 받는 둘레(위험단면)를 넓혀 저항. 거푸집이 복잡하다. |
| 워플슬래브(2방향 장선) | 격자형 리브 | 자중을 줄이며 장경간에 유리. 엄밀히는 무량판의 변형이다. |
도면에서 기둥머리에 지판이나 주두가 있는지부터 확인하면 그 슬래브가 어느 쪽인지, 펀칭전단에 얼마나 여유가 있는지 짐작할 수 있다.
■ 펀칭전단과 전단보강근 — 무량판의 급소
무량판의 핵심 위험은 펀칭전단(뚫림전단, punching shear)이다. 기둥이 슬래브를 아래에서 위로 펀치로 뚫고 올라가려는 것처럼, 기둥 둘레를 따라 원뿔 모양으로 전단파괴가 일어나는 현상이다. 보가 없으니 이 힘을 나눠 받을 부재도 없다. 일단 한 기둥에서 펀칭전단이 시작되면 그 기둥이 받던 하중이 옆 기둥으로 옮겨 가 연쇄 붕괴(progressive collapse)로 번질 수 있다. 위층 슬래브가 아래층을 줄줄이 훑고 내려오는 것이다.

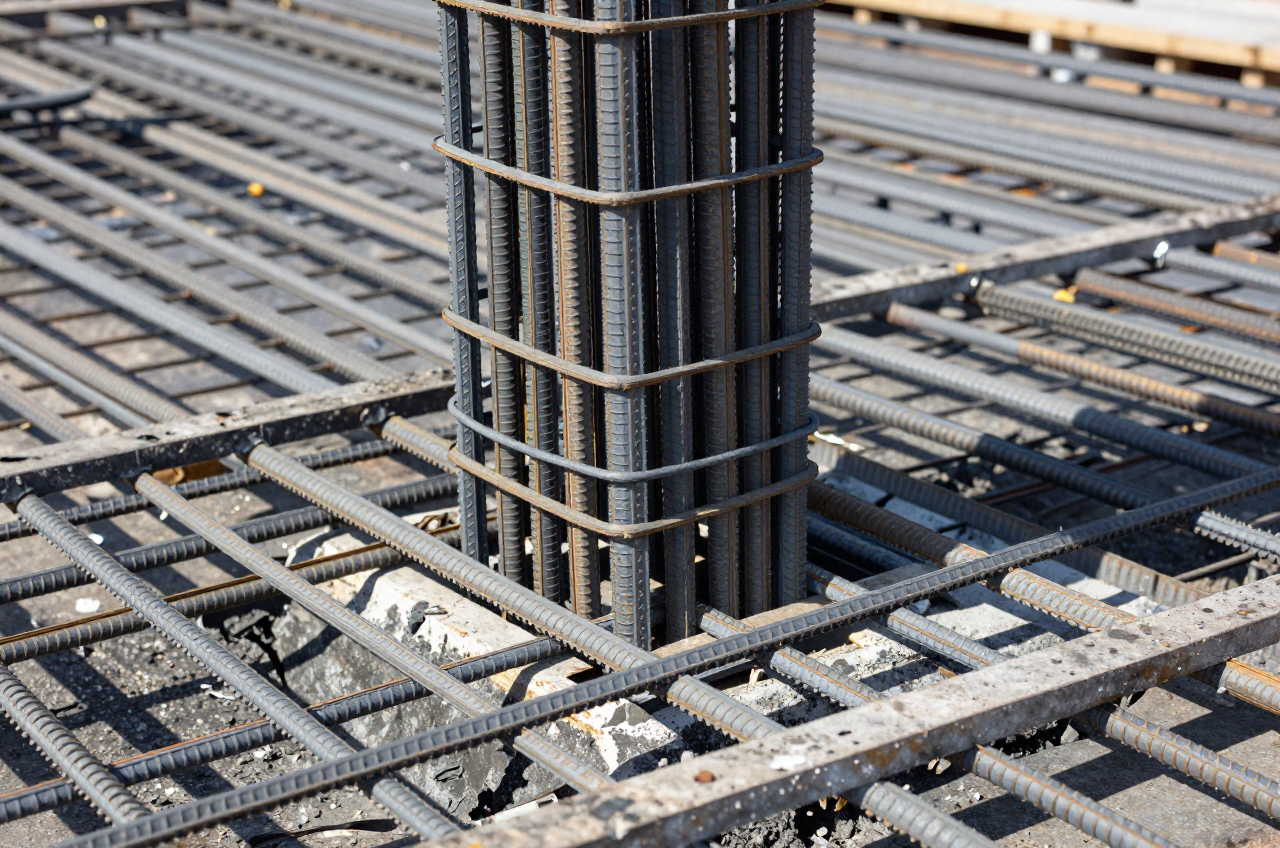

이를 막는 것이 기둥 주변에 촘촘히 넣는 전단보강근(스터드·스터럽 등)이다. 관련 설계는 KDS 14 20 22 콘크리트구조 전단 및 비틀림 설계기준을 따른다. 중요한 것은 전단보강근이 정해진 위치·수량·정착길이대로 들어가야 제 역할을 한다는 점이다. 위치가 어긋나거나 개수가 모자라거나 정착이 부족하면, 도면상 존재해도 실제로는 없는 것과 다르지 않다.
■ 장점 — 층고 절감과 시공성
무량판의 가장 큰 실익은 층고 절감이다. 보가 있으면 보 춤 확보를 위해 층마다 대략 50~70cm의 여유 높이가 필요하지만, 무량판은 이 공간이 필요 없다. 층당 이만큼을 줄이면 같은 건물 높이 제한 안에서 층수를 더 얹거나, 지하를 팔 때 굴착 깊이를 줄일 수 있다. 천장이 평평해 설비 배관·덕트 배치가 자유롭고, 지하주차장에서는 보에 걸리지 않아 차량 동선과 주차 효율이 좋아진다. 거푸집이 단순한 평판이라 시공이 빠르고 자재가 덜 드는 것도 장점이다. 넓은 무주공간이 필요한 지하주차장·물류창고·판매시설에서 무량판이 선호되는 이유가 여기에 있다.
■ 검단 사고가 남긴 교훈
2023년 4월 인천 검단신도시 아파트 신축 현장에서 지하주차장 상부 슬래브가 무너졌다. 건설사고조사위원회가 밝힌 직접 원인은 세 가지가 겹친 것이었다. 첫째, 전단보강근 누락 — 조사 대상 기둥 32곳 중 약 60%에 해당하는 19곳에 전단보강근이 들어가지 않았다. 둘째, 콘크리트 강도 부족. 셋째, 지붕에 조경용 흙을 두껍게 덮는 등 시공 중 추가된 하중을 설계가 적게 잡은 것이다. 사고 뒤 국토교통부는 무량판을 적용한 아파트를 전수조사했고, 여기서도 철근 누락 단지가 다수 확인돼 보강 공사로 이어졌다. 이 사고의 교훈은 분명하다. 무량판은 계산이 아니라 시공이 도면을 그대로 따랐는지에서 안전이 갈리며, 확인할 수 있는 시점은 콘크리트로 덮이기 전 딱 한 번뿐이다.
■ 눈여겨볼 것
무량판에서 배근 검측의 결정적 순간은 콘크리트 타설 직전이다. 한번 덮이면 기둥 주변 전단보강근이 제대로 들어갔는지 다시는 볼 수 없다. 그래서 타설 전에 기둥마다 전단보강근의 위치·수량·정착길이를 구조도면과 대조하고 사진으로 남겨야 한다. 도면이 옳아도 현장에서 한 기둥이라도 빠지면 그 지점이 약한 고리가 된다. 반대로 말하면, 검측만 제대로 하면 무량판은 세계적으로 오래 검증된 합리적인 구조다. ‘무량판=위험’이 아니라 ‘무량판=검측이 생명’으로 이해하는 것이 정확하다.
■ 이런 분께 도움이 됩니다
- 아파트에 살거나 매수를 검토하는 분 — 무량판은 주거동보다 지하주차장에 주로 쓰인다. 검단 사고 이후 국토부의 무량판 아파트 전수조사 결과가 공개돼 있으니, 관심 단지가 대상이었는지와 보강 완료 여부를 확인할 수 있다.
- 현장 관리자·감리 — 확인 시점은 딱 하나, 콘크리트 타설 직전이다. 기둥 주변 전단보강근의 위치·수량·정착길이를 구조도면과 대조하고 사진으로 남겨야 한다.
- 건축 전공 학생 — 펀칭전단은 계산으로만 배우기 쉽지만, 실제로는 시공이 도면을 따라갔는지가 결과를 가른다. KDS 14 20 22와 검단 사고조사 보고서를 함께 읽어 보길 권한다.
■ 참고
플랫슬래브(기둥머리 보강 있음)와 플랫플레이트(보강 없음)는 펀칭전단에 대한 여유가 다르다. 도면에서 지판이나 주두가 있는지 먼저 확인하면 구조를 이해하기 쉽다. 무량판 건물의 안전 여부가 궁금하다면 구조도면상 전단보강근 배치와 검측 기록을 확인하고, 판단이 어려우면 구조기술사의 검토를 받는 것이 안전하다.
