Revit 뷰 템플릿과 필터로 도면 표현 통일하기 – 사람마다 다른 도면을 없애는 법

한 프로젝트에 설계자가 여럿이면 같은 평면인데도 도면 표현이 제각각이 되는 일이 흔하다. 누구는 벽 해치를 넣고 누구는 빼고, 치수 문자 크기도 다르며, 검토용 요소가 최종 도면까지 그대로 출력되기도 한다. Revit의 뷰 템플릿(View Template)과 뷰 필터(Filter)는 이 문제를 사람의 주의력이 아니라 파일의 규칙으로 막는 도구다. 축척, 상세 수준, 가시성 및 그래픽 재정의, 그래픽 표시 옵션, 필터 등 20가지가 넘는 뷰 속성을 하나의 템플릿에 묶어 두고 여러 뷰에 한꺼번에 적용한다. 어떤 속성을 템플릿이 통제할지는 항목별로 켜고 끌 수 있어, 축척만 잠그고 나머지는 뷰별로 열어 두는 식의 운용도 가능하다. 이 글에서는 뷰 템플릿과 필터의 작동 원리, 생성·적용·잠금 절차, 오브젝트 스타일과의 관계, 그리고 팀 표준화 워크플로우를 단계별로 정리한다.

■ 표현을 통제하는 3단계 위계

Revit에서 요소가 화면과 도면에 어떻게 보이는지는 아래 위계로 결정된다. 위로 갈수록 우선순위가 높다. 문제를 진단할 때는 항상 이 순서를 거꾸로 훑어 어느 단계에서 표현이 정해졌는지 찾는다.

우선순위	제어 수단	적용 범위	실무 권장
1 (최상위)	요소 개별 재정의(Override)	선택한 개별 요소	지양 — 추적·감사 어려움
2	뷰 필터(Filter)	조건에 맞는 요소 그룹	권장 — 규칙 기반
3	가시성/그래픽(V/G) 카테고리 재정의	해당 뷰의 카테고리 전체	권장
4	뷰 템플릿(View Template)	연결된 모든 뷰	기본값으로 사용
5 (최하위)	오브젝트 스타일(Object Styles)	프로젝트 전체 기본값	프로젝트 표준으로 1회 설정

오브젝트 스타일은 프로젝트 전체의 선 두께·색·패턴 기본값을 정하고, 뷰 템플릿은 뷰 단위로 그 위에 규칙을 덮으며, 필터는 특정 조건의 요소만 다시 덮는다. 개별 요소 재정의는 가장 강하지만 나중에 누가 왜 바꿨는지 알 수 없어 유지가 어렵다. 표현이 어긋났다면 대개 이 개별 재정의가 원인이다.

■ 뷰 템플릿 생성·적용·잠금 절차

뷰 템플릿은 처음부터 만들기보다, 이미 표현이 잘 잡힌 뷰에서 속성을 뽑아내는 방식이 빠르고 안전하다.

단계	작업	위치·메뉴
1	기준 뷰 정리 — 축척·상세수준·V/G를 원하는 상태로 맞춘다	대상 평면 뷰
2	기준 뷰에서 템플릿 생성	뷰 우클릭 → Create View Template From View
3	포함 항목(Include) 체크 조정 — 통제할 속성만 체크	View Templates 대화상자
4	대상 뷰들에 템플릿 지정	뷰 속성 → View Template
5	잠금 확인 — 지정된 속성은 뷰 속성에서 회색으로 비활성	Properties 팔레트

4단계에서 템플릿을 지정하면 템플릿이 통제하는 속성은 개별 뷰에서 수정할 수 없게 잠긴다(회색 처리). 이 잠금이 핵심이다. 누군가 개별 뷰를 건드려 축척이나 해치를 바꾸려 해도 애초에 손댈 수 없으므로, 표현이 어긋나는 사고 자체가 생기지 않는다. 반대로 뷰별로 자유롭게 두고 싶은 속성(예: 자를 범위, 방향)은 3단계에서 Include를 꺼 두면 된다.

■ 뷰 필터로 카테고리·매개변수별 제어하기

필터는 “어떤 조건을 만족하는 요소”에만 그래픽 규칙을 적용한다. 방화구획 벽만 빨간 굵은 선으로 뽑거나, 검토 중인 요소를 회색으로 흐리게 하는 작업이 여기서 나온다.

단계	작업	설명
1	필터 생성·명명	View → Filters → New, 의도가 드러나게 이름 지정
2	카테고리 선택	꼭 필요한 카테고리만 체크(성능·정확도)
3	규칙 설정	인스턴스/타입 매개변수 조건(예: 방화등급 = 2시간)
4	뷰·템플릿에 필터 추가	V/G → Filters 탭 → Add
5	재정의 지정	선 색·두께·패턴, 하프톤, 투명도, 채움 또는 가시성 해제
6	우선순위 정렬	여러 필터가 겹치면 위쪽 필터가 이긴다 — 순서 조정

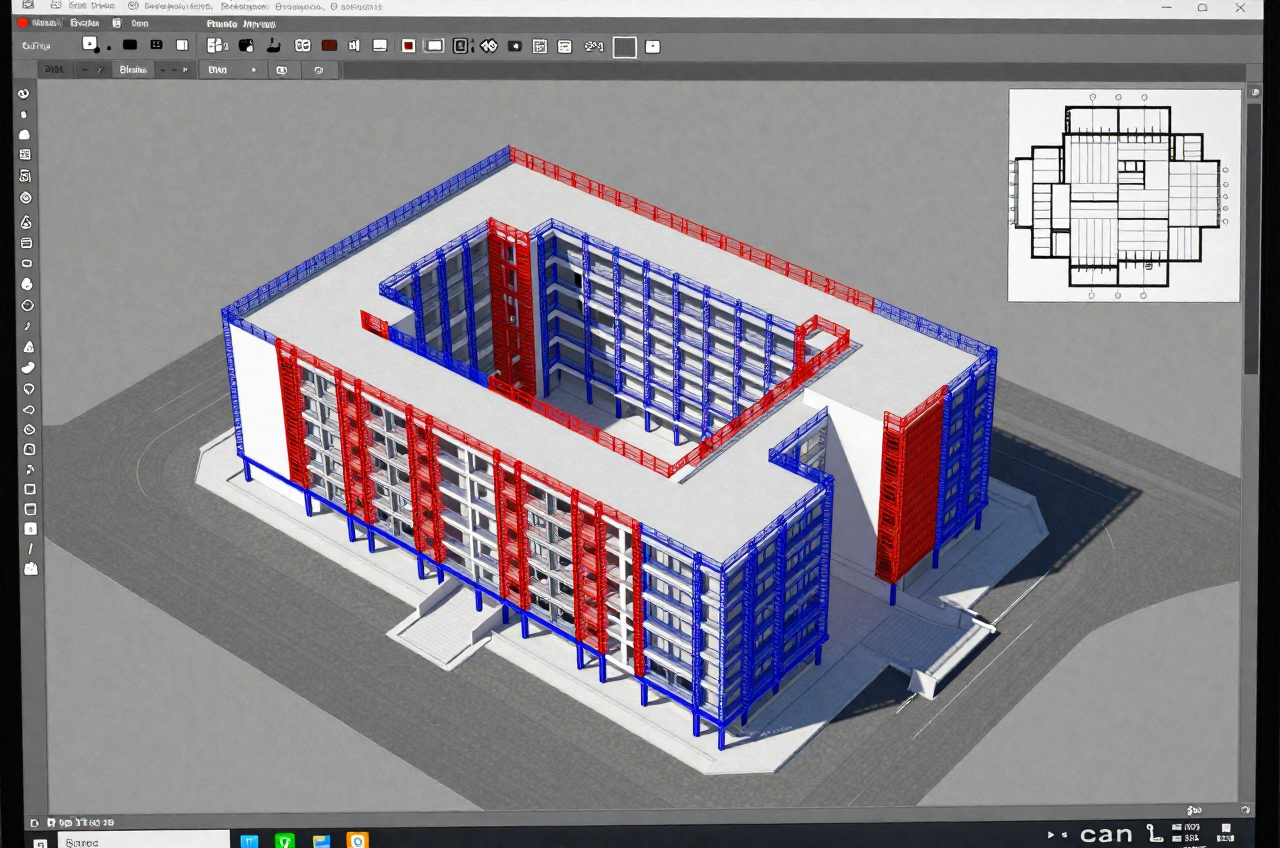

실제 예로, “방화구획 벽” 필터는 카테고리를 벽(Walls)으로 한정하고 규칙을 방화등급(Fire Rating) 포함 값 = 2h로 걸어, 선 색을 빨강·두께를 굵게 재정의한다. 그러면 방화등급 매개변수가 채워진 벽만 자동으로 붉게 강조되고, 모델이 바뀌어도 규칙이 계속 따라간다. 조건은 인스턴스 또는 타입 매개변수, 내장 매개변수, 프로젝트 공유 매개변수 모두 걸 수 있어 활용 폭이 넓다.

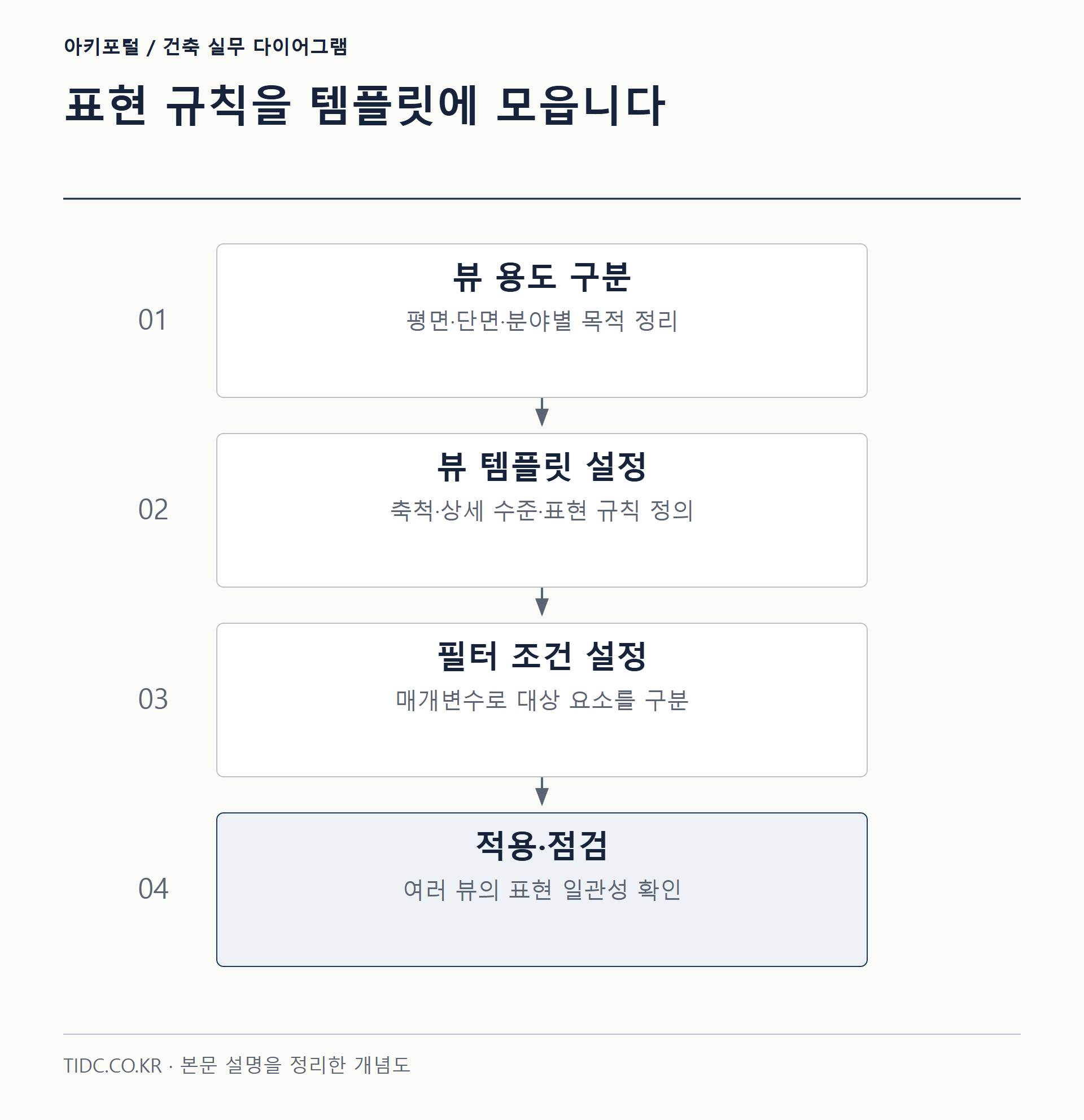

■ 표준화 워크플로우와 데이터 입력 순서

필터 조건은 매개변수 값에 걸리므로, 팀이 그 매개변수를 일관되게 채우지 않으면 필터는 아무 일도 하지 않는다. 표현 규칙보다 데이터 입력 규칙을 먼저 정하는 것이 순서다. 이를 역이용해 “누락 데이터 감지 필터”를 만드는 방법이 실무에서 유용하다. 조건을 매개변수 값 = 비어 있음(No Value)으로 걸고 형광색으로 강하게 재정의해 두면, 값이 비어 있는 요소가 화면에서 눈에 확 띄어 도면 출력 전에 데이터 오류를 잡아낸다. 표준화 절차는 다음과 같이 잡는다.

회사 표준 오브젝트 스타일·뷰 템플릿·필터를 담은 표준 프로젝트 템플릿(.rte)을 하나 만들어 모든 신규 프로젝트를 그것으로 시작한다.
템플릿은 평면·천장·단면 정도로 최소 개수만 두고, 필요할 때 늘린다. 층마다 만들면 표현 하나 바꿀 때 수십 개를 고쳐야 해 통일 목적이 사라진다.
필터 수는 템플릿당 적게 유지한다. 값을 그룹으로 묶고 규칙을 단순화한다. 필터가 많고 규칙이 복잡하면 뷰 재생성이 느려진다.

■ 눈여겨볼 것

뷰 템플릿 도입에서 가장 흔한 실패는 템플릿을 너무 잘게 쪼개는 것과, 개별 뷰 재정의를 방치하는 것이다. 템플릿은 표현을 잠그지만 개별 요소 재정의는 그 위에 있으므로, “왜 이 벽만 색이 다르지”의 답은 대개 누군가의 임시 재정의다. 정기적으로 개별 재정의를 걷어내고 규칙(필터·카테고리)으로 옮기는 청소가 필요하다. 또한 필터는 표현 도구이기 전에 데이터 품질 점검 도구다. 색을 입히려다 오히려 빈 데이터를 발견하게 되는 경우가 많다.

■ 이런 분께 도움이 됩니다

건축사사무소 BIM 담당자 — 여러 명이 한 모델을 만질 때 도면 품질이 갈리는 지점을 파일 규칙으로 통제할 수 있다
Revit을 배우는 학생·신입 실무자 — 뷰마다 설정을 반복하는 습관을 초기에 바꿔 두면 작업 속도가 크게 달라진다
설계 PM·품질 관리자 — 도면 표현 기준을 문서가 아니라 파일 안에 강제하고, 누락 데이터까지 색으로 잡아낸다

■ 참고

뷰 템플릿·필터는 프로젝트 파일 안에 저장되므로 다른 프로젝트로 옮기려면 관리(Manage) 탭의 프로젝트 표준 전송(Transfer Project Standards)을 쓴다. 다만 개별 전송보다 회사 표준 .rte 템플릿을 하나 두고 신규 프로젝트를 그것으로 시작하는 편이 더 안전하다. 필터 규칙이 걸린 매개변수가 대상 프로젝트에 없으면 필터가 조용히 무력화되므로, 전송 후 필터가 실제로 작동하는지 한 번 확인한다.
