Revit 패밀리 파일 용량 다이어트 – 불필요한 지오메트리 정리하기

프로젝트가 커질수록 Revit 파일(.rvt)이 무거워져 열기·저장·동기화 속도가 급격히 느려진다. 원인의 상당 부분은 프로젝트에 로드된 패밀리(Family) 하나하나가 품고 있는 불필요한 지오메트리와 중복 재질이다. 패밀리 500개짜리 프로젝트에서 패밀리당 평균 200KB를 덜어내면 그것만으로 100MB가 빠진다. 이 글은 패밀리가 비대해지는 원인, 정리해야 할 항목, 상세수준(Detail Level)을 활용한 가시성 최적화, 안전한 클린 절차, 라이브러리 관리까지 실무 기준으로 정리한다.

■ 패밀리는 왜 비대해지는가

가볍게 만들 수 있는 패밀리가 수 MB로 부푸는 데는 정형화된 원인들이 있다. 정리 대상을 항목별로 구분해야 무엇을 지울지 판단이 선다.

비대 원인	발생 경위	영향	처리

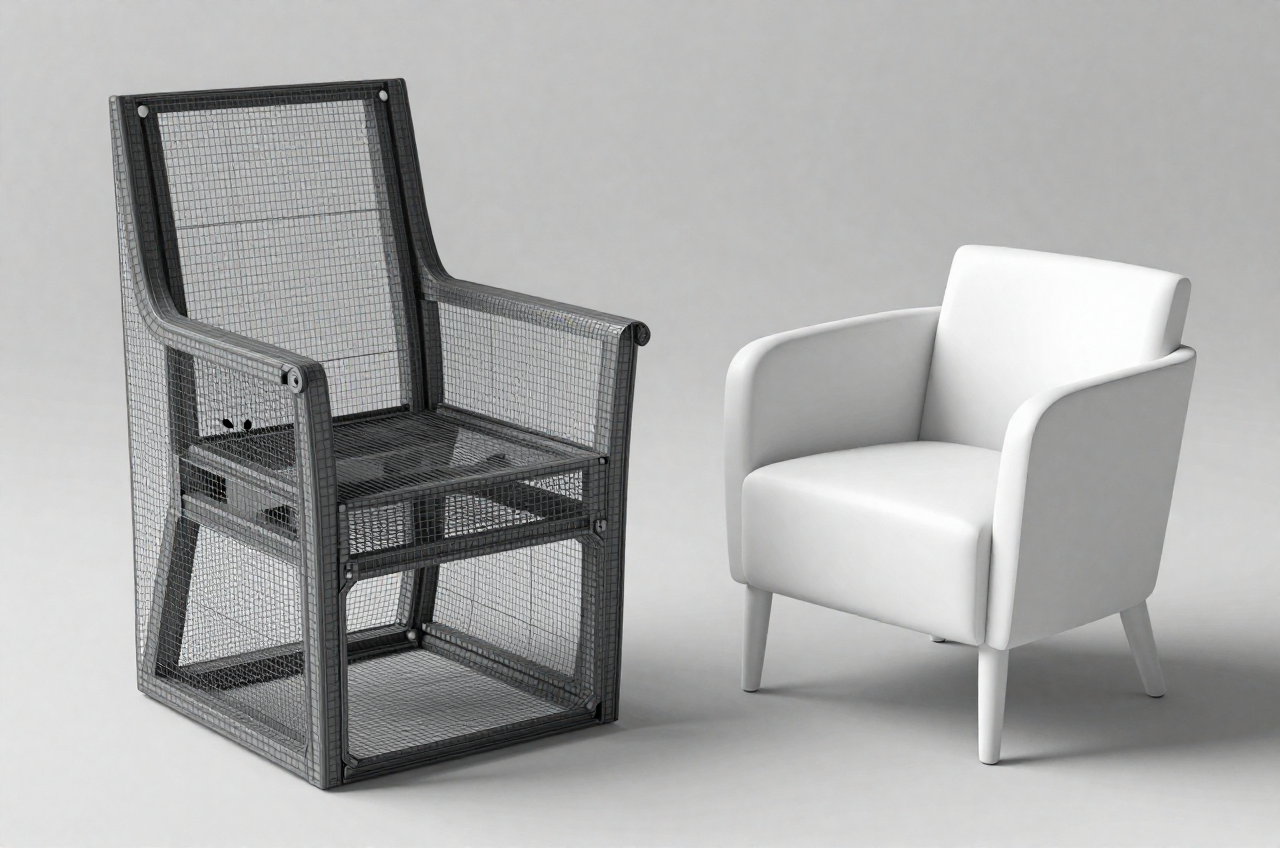

과도한 형상(High-poly)	제조사 제공 모델의 나사·라운드까지 3D로 표현	화면·용량 부하 급증	먼 시야에 안 보이는 디테일 삭제·심볼릭 대체
중첩 패밀리(Nested)	불필요하게 깊은 중첩, 중첩 안의 중복 형상	용량이 상속되어 누적	중첩 단계 축소, 중복 지오메트리 제거
Import된 CAD/SAT	DWG·SAT를 참조로 넣고 삭제 안 함	파일당 수 MB 유발, 최대 원인	Import Instance 완전 삭제
Void(보이드) 남용	형상 절삭용 보이드를 다수 유지	연산량·용량 증가	최소화, 가능하면 솔리드 편집으로 대체
미사용 재질·이미지	이름만 다른 동일 재질, 렌더용 텍스처 잔존	중복 누적	재질 관리자에서 병합·삭제
미사용 참조평면·치수	스케치 과정의 임시 참조요소 잔존	파일 정리 저해	파라미터 미연결 요소 삭제

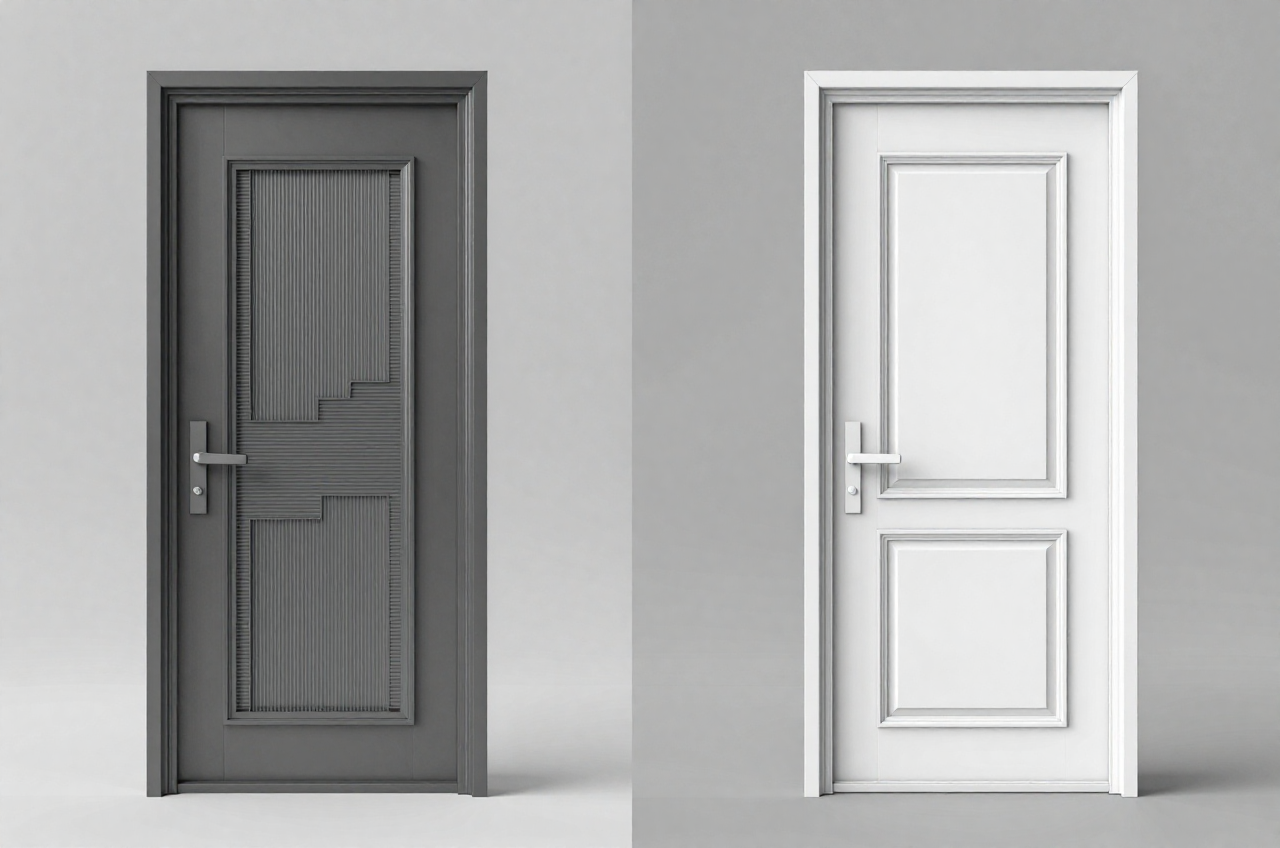

가장 크게 잡히는 것은 Import된 CAD/SAT다. 제조사 배포 패밀리를 열어 보면 참조용으로 넣었던 DWG나 SAT 솔리드가 그대로 박혀 있는 경우가 흔하다. 이것 하나만 제거해도 15MB짜리 패밀리가 600KB 수준으로 떨어지는 사례가 실제로 보고된다.

■ 정리 우선순위 — 효과가 큰 순서

1순위: Import Instance 제거. 패밀리 편집기에서 [관리 > Import된 항목] 또는 [삽입 > Import된 CAD 관리]로 DWG·SAT 링크를 찾아 완전히 삭제한다. 용량 절감 효과가 압도적이다.
2순위: 중복 재질 병합. 여러 사람이 나눠 작업하면 이름만 다르고 속성은 같은 재질이 중복 생성된다. 재질 관리자에서 정기적으로 병합한다.
3순위: Purge Unused(미사용 항목 제거). 프로젝트뿐 아니라 패밀리에서도 실행된다. 중첩 정크 데이터는 한 번에 다 지워지지 않으므로 연속 3회 실행이 실무 정석이다.
4순위: Save As 재생성. 새 이름으로 Save As 하면 내부 누적 데이터가 정리되면서 용량이 크게 준다. Purge Unused와 병행하면 효과가 배가된다.

■ 상세수준(Detail Level)별 가시성 최적화

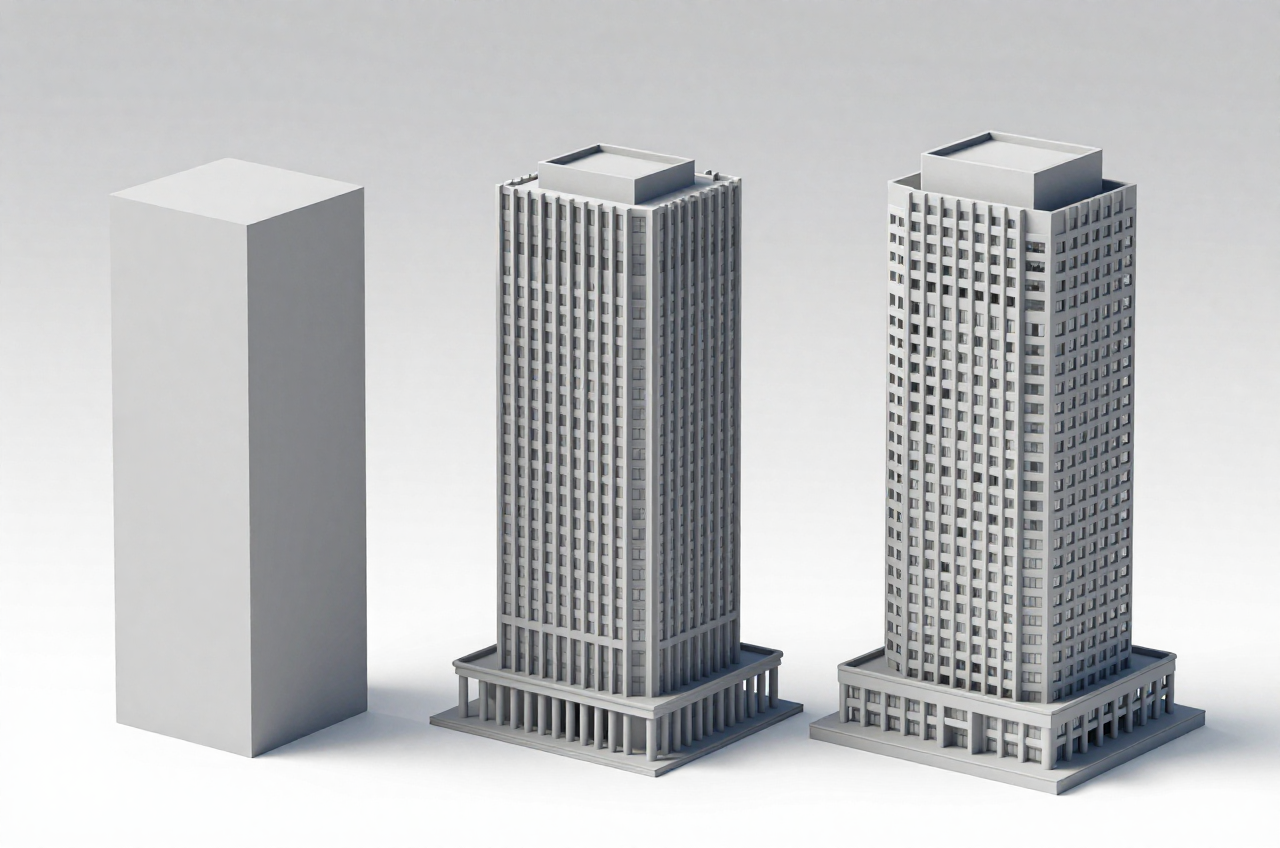

지오메트리를 지우는 것 못지않게 중요한 것이 “언제 보이게 할 것인가”를 제어하는 일이다. Revit의 상세수준은 뷰마다 Coarse / Medium / Fine 세 단계로 설정되며, 형상마다 어느 단계에서 보일지를 지정할 수 있다. 이를 활용하면 무거운 3D 형상을 평면·단면 작업 중에는 아예 로드하지 않게 만들 수 있다.

상세수준	주 용도	권장 표현
Coarse(낮음)	1:200 이상 평면, 배치 검토	심볼릭 선·단순 박스 형상
Medium(중간)	1:100~1:50 일반 도면	주요 볼륨 형상, 세부 생략
Fine(높음)	1:50 이하 상세도, 렌더링	전체 3D 상세 형상

패밀리 편집기에서 형상을 선택한 뒤 [가시성/그래픽 재지정(Visibility Settings)]에서 상세수준별 표시 여부를 체크한다. 원칙은 Coarse에서는 심볼릭 선 하나로 대체하는 것이다. 낮은 상세수준의 심볼릭 선은 3D 형상 대비 처리 부하가 비교할 수 없이 작아, 축척이 큰 평면에서 수백 개 패밀리를 그릴 때 화면 응답성이 크게 좋아진다. 창호·설비기기처럼 반복 배치되는 패밀리일수록 이 설정의 누적 효과가 크다.

■ 안전한 클린 절차 — 순서를 지킨다

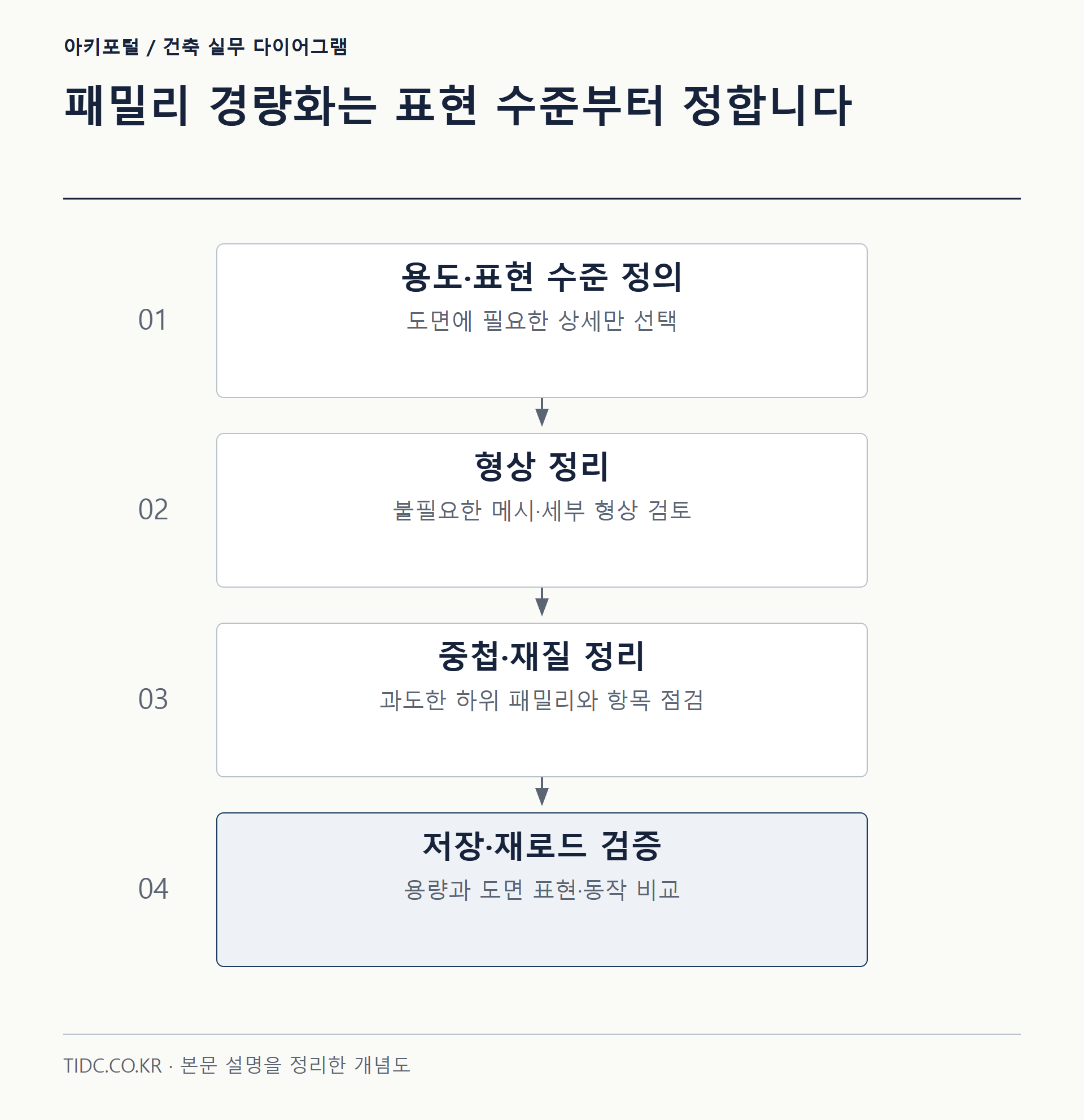

지오메트리를 지우다 파라미터 연결이 끊기면 패밀리가 깨진다. 아래 순서를 지키면 안전하다.

① 원본을 별도 폴더에 백업한다(되돌릴 수 없는 작업이 포함된다).
② [패밀리 형식(Family Types)] 대화상자에서 실제 사용 중인 파라미터를 확인한다.
③ Import된 CAD/SAT를 먼저 삭제한다.
④ 파라미터에 연결되지 않은 참조평면·치수·미사용 재질을 삭제한다.
⑤ 형상별 상세수준 가시성을 설정한다.
⑥ Purge Unused를 3회 연속 실행한다.
⑦ 새 이름으로 Save As 한 뒤 프로젝트에 다시 로드해 그래픽·파라미터 정상 동작을 확인한다.

주의할 점: 그룹으로 묶인 지오메트리(Group)는 패밀리 용량을 부풀리므로 가능하면 해제한다. 또한 형상을 지우기 전 반드시 프로젝트 축척별로 뷰를 열어 필요한 표현이 사라지지 않는지 확인한다.

■ 라이브러리 관리 — 다이어트를 유지한다

한 번 정리해도 관리 체계가 없으면 프로젝트는 다시 비대해진다. 사내 표준 라이브러리를 다음 원칙으로 유지한다.

승인된 패밀리만 라이브러리에 등록한다. 인터넷에서 받은 검증 안 된 패밀리를 프로젝트에 직접 로드하지 않는다. 반드시 편집기에서 Import 잔재·용량을 점검한 뒤 등록한다.
용량 상한 기준을 둔다. 일반 창호·문·기기 패밀리는 1MB 이하, 특수 형상도 수 MB를 넘지 않도록 관리한다. 상한 초과 패밀리는 등록 전 정리를 강제한다.
명명·분류 규칙을 지킨다. 중복 로드와 중복 재질의 근본 원인은 이름 혼란이다. 카테고리·제조사·규격이 드러나는 명명규칙을 적용한다.
정기 감사. 프로젝트 마일스톤마다 프로젝트 전체에 Purge Unused를 실행하고, 무거운 패밀리 상위 목록을 뽑아 점검한다.

■ 눈여겨볼 것

패밀리 다이어트의 핵심 질문은 하나다. “지금 이 뷰에서 정말 필요한 지오메트리인가?” 렌더링 한 컷을 위한 고해상도 나사 형상이 모든 평면·단면 뷰에서 매번 로드되고 있다면, 그것은 프로젝트 전체의 속도를 갉아먹는 순수한 낭비다. 지오메트리를 지우는 것과 상세수준으로 숨기는 것을 함께 써야 용량과 성능을 동시에 잡는다.

■ 이런 분께 도움이 됩니다

.rvt 파일이 무거워 열기·동기화가 느려진 것을 체감하는 설계팀
제조사·외부 배포 패밀리를 다수 사용하는 실무자
사내 BIM 표준 라이브러리를 구축·관리하는 BIM 매니저

■ 참고

메뉴 명칭(Import된 CAD 관리, Purge Unused, 가시성 설정 등)은 Revit 버전과 언어팩에 따라 다를 수 있으니 사용 중인 빌드의 리본 위치를 확인한다. Purge Unused는 되돌릴 수 없으므로 반드시 백업 후 실행하고, 실행 전 로드해 둔 링크·필요 요소가 함께 삭제되지 않는지 확인한다.
