창호 기호와 일람표 읽는 법 – 기호 체계와 치수 표기 순서

업데이트 2026년 10월 15일읽는 시간 약 4분

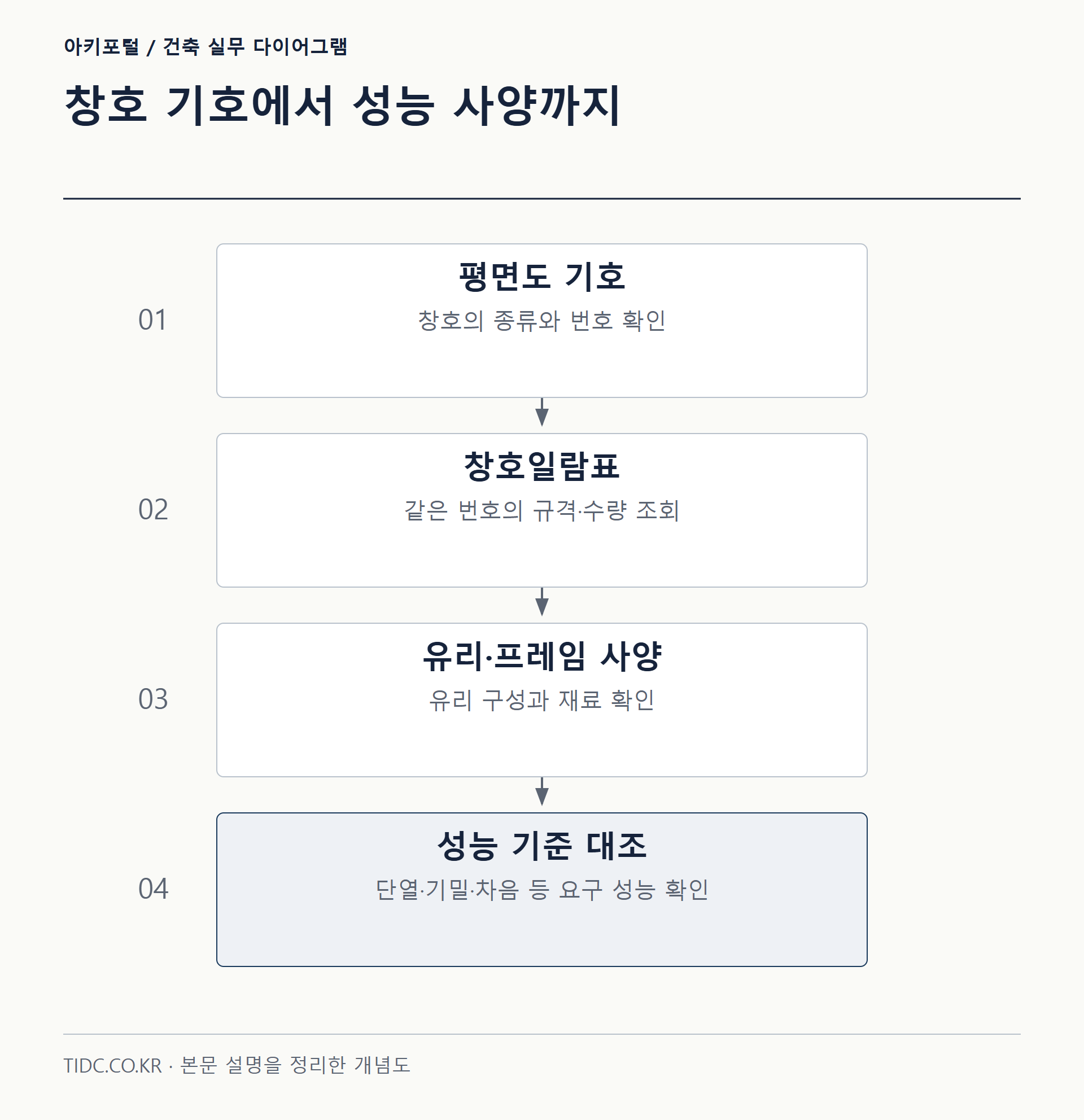

도면에서 창호는 평면에 기호만 찍히고, 실제 정보는 창호일람표(창호도)에 모인다. 평면의 개구부에는 동그라미 안에 W1·D1 같은 부호만 있고, 그 창이 무엇으로 만들어졌고 얼마나 크며 어떤 유리가 끼워지는지는 일람표를 펴야 나온다. 그래서 창호는 평면(위치)과 일람표(사양)를 함께 읽는다.

■ 창호 기호 체계 — 재질 접두 + 종류 + 번호

기호는 대개 재질을 나타내는 접두 문자에 종류(창 W / 문 D)와 일련번호를 붙여 만든다. 창은 W(Window), 문은 D(Door)가 기본이고 그 앞에 재질을 덧붙인다. 회사마다 조금씩 다르므로 도면 앞쪽 기호 범례(부호도)를 먼저 확인하는 것이 원칙이지만, 통용되는 접두는 다음과 같다.

즉 ‘AW-3’은 알루미늄 창 3번, ‘SD-1’은 강재 문 1번이다. 접두가 없는 순수 W1·D1만 쓰는 도면도 있으니, 같은 도면집 안에서 표기 규칙이 일관되는지 부호도로 확인한다.

■ 창호일람표 구성 항목

일람표는 기호마다 한 줄로 정리되며, 도면과 물량·발주를 잇는 가장 기본적인 표다. 열 구성은 대체로 다음과 같다.

■ 치수 표기와 유리 사양 읽는 법

치수는 폭을 앞, 높이를 뒤에 적는 것이 관례다(단위 mm). ‘1200 × 1500’이면 폭 1200, 높이 1500이다. 창턱 높이는 SL(슬래브 라인)이나 FL(바닥 마감선)에서의 높이로 별도 표기된다.

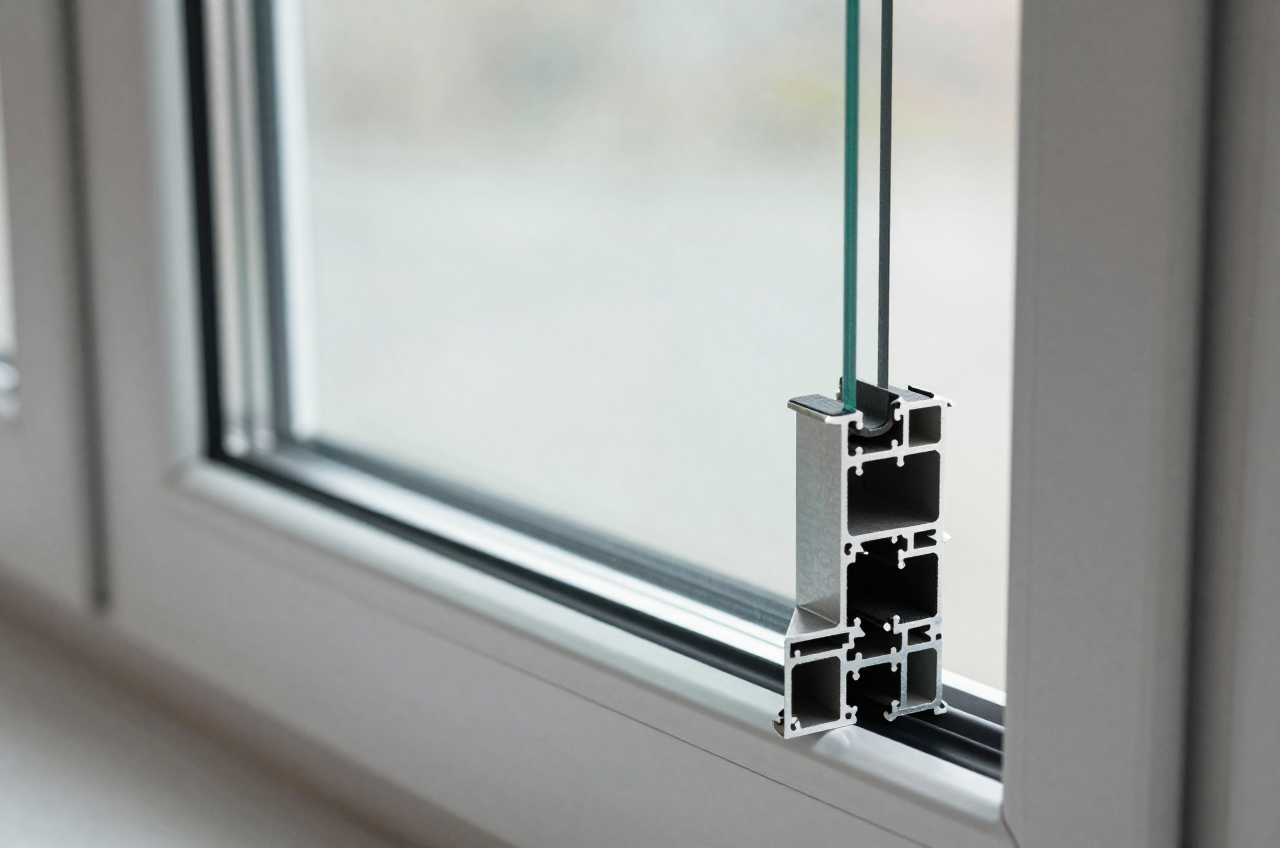

유리는 두께 + 종류 + 공기층 + 두께 순으로 적는 조합 표기를 쓴다. 예를 들어 5CL + 12A + 5LE는 ‘바깥쪽 5mm 투명유리(CL, clear) + 12mm 공기층(A, air) + 안쪽 5mm 로이유리(LE, Low-E)’로 구성된 복층유리라는 뜻이다. 자주 나오는 약호는 다음과 같다.

• CL 투명(clear), LE 로이(Low-E, 저방사 코팅) — 열 이동을 줄여 단열에 유리하다.
• A 공기층(air), Ar 아르곤 충전 — 공기층이 두껍고 아르곤을 넣을수록 단열 성능이 오른다.
• 복층유리(페어글라스) 유리 두 장 사이에 공기·아르곤층을 둔 것, 강화유리(TP) 열처리로 강도를 높인 안전유리, 접합유리(PVB) 필름을 끼워 깨져도 파편이 흩어지지 않는 유리.

즉 유리 칸만 읽어도 그 창의 단열·안전 성능이 어느 정도인지 가늠할 수 있다. 로이 코팅 유무와 공기층 두께가 열관류율을 좌우하므로, 이 값이 단열 성능 검토서와 일치하는지 대조해야 한다.

■ 성능 표기 — 단열·기밀·차음·방화

성능·비고 칸에는 창호가 만족해야 할 등급이 붙는다.

• 단열(열관류율, U값) — 낮을수록 열이 덜 빠진다. 창세트 단열성능은 등급으로 표시하며, 유리·프레임·간봉 구성으로 결정된다.
• 기밀 — 틈새 공기 누출 정도. 등급이 높을수록 외풍·결로에 유리하다.
• 차음 — 소음 차단 정도(㏈ 감쇠). 도로변·철도변 실은 이 값이 설계 요구조건이 된다.
• 방화창·방화문 — 「건축물의 피난·방화구조 등의 기준에 관한 규칙」이 요구하는 성능을 만족해야 하며, 갑종/을종(60분+·60분·30분 계열) 구분과 인정번호가 함께 붙는다. 방화 성능은 시험·인정 제품으로만 충족되므로 일람표의 인정번호가 실제 납품 제품과 일치해야 한다.

■ 일람표 한 줄 해석 예시

일람표에 다음과 같이 적혀 있다고 하자.

이 한 줄은 이렇게 읽는다. ‘거실에 들어가는 알루미늄 미서기창 2번, 폭 2,400 × 높이 2,100mm, 총 6개. 유리는 바깥 5mm 투명 + 12mm 공기층 + 안쪽 5mm 로이의 복층유리, 기밀 1등급.’ 여기서 발주 담당은 규격이 개구부 기준인지 창호 기준인지부터 확인해야 한다. 골조 개구부는 창호보다 커야 시공 여유와 실링 두께가 확보되기 때문이다. 미서기는 좌우 어느 쪽이 고정이고 어느 쪽이 이동인지, 방화문이라면 피난 방향으로 열리는지를 철물·개폐 칸에서 함께 확인한다. 평면 기호만 보고 발주하면 좌우 열림이 반대인 문짝이 현장에 도착하기 쉽고, 피난 방향으로 열려야 하는 방화문이라면 문짝을 새로 제작해야 하므로 개폐 칸은 치수 칸만큼 꼼꼼히 대조한다.
