옹벽(Retaining Wall) – 흙의 압력을 버티는 벽

경사지에 집을 짓거나 도로보다 높은 땅을 만나면 반드시 등장하는 구조물이 옹벽입니다. 옹벽(擁壁, Retaining Wall)은 흙이 무너져 내리지 않도록 흙의 압력, 즉 토압을 받아내는 벽을 말합니다. 건물 벽이 위에서 내려오는 하중을 받는 것과 달리, 옹벽은 옆에서 미는 힘과 싸우는 구조물입니다. 평소에는 존재감이 없다가 장마철 뉴스에 등장할 때에야 주목받지만, 경사지 대지의 가치와 안전은 사실상 옹벽이 쥐고 있습니다.

옹벽을 미는 힘, 토압

옹벽 뒤의 흙은 가만히 있는 것처럼 보여도 끊임없이 벽을 밀고 있습니다. 이 힘이 토압입니다. 토압의 크기는 흙의 종류(모래냐 점토냐), 다짐 상태, 뒷채움 지반의 경사, 그리고 벽이 얼마나 움직일 수 있느냐에 따라 달라집니다. 옹벽이 토압을 받아 아주 미세하게 바깥으로 기울면 흙이 스스로 버티는 힘이 생겨 압력이 줄어드는데 이것을 주동토압이라 하고, 옹벽 설계는 대체로 이 상태를 기준으로 합니다. 여기에 지진 시의 추가 토압, 옹벽 위에 놓이는 건물·차량의 하중(상재하중)까지 더해서 벽이 버텨야 할 힘이 정해집니다.

옹벽 설계에서 검토하는 파괴 형태는 크게 세 가지입니다. 토압에 밀려 앞으로 미끄러지는 활동, 앞쪽으로 넘어가는 전도, 그리고 기초 지반이 무게를 못 이겨 가라앉는 지반 지지력 부족입니다. 옹벽의 형식이 여러 가지로 나뉘는 것도 결국 이 세 가지를 어떤 방식으로 이겨내느냐의 차이입니다.

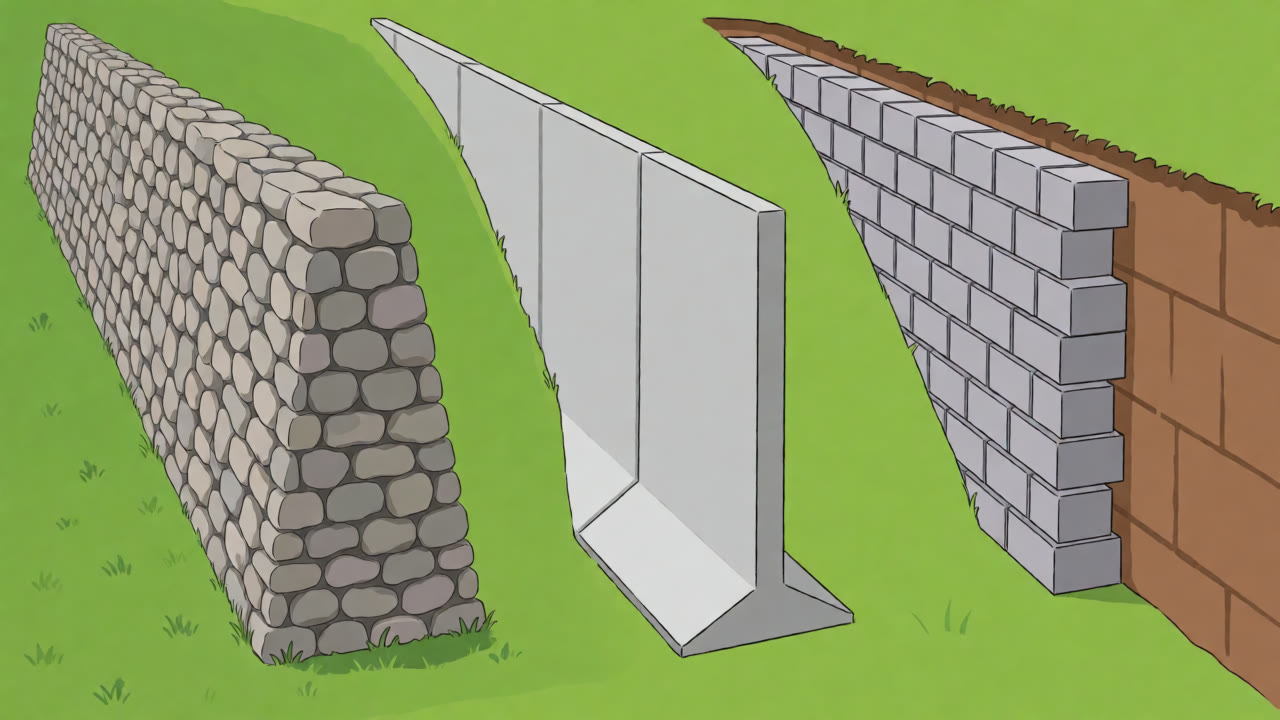

대표적인 옹벽 형식

• 중력식 옹벽 — 무근콘크리트나 석축처럼 자기 무게로 토압을 버팁니다. 구조가 단순한 대신 높이가 올라가면 몸집이 너무 커져서 낮은 옹벽(대략 4미터 이하)에 씁니다.

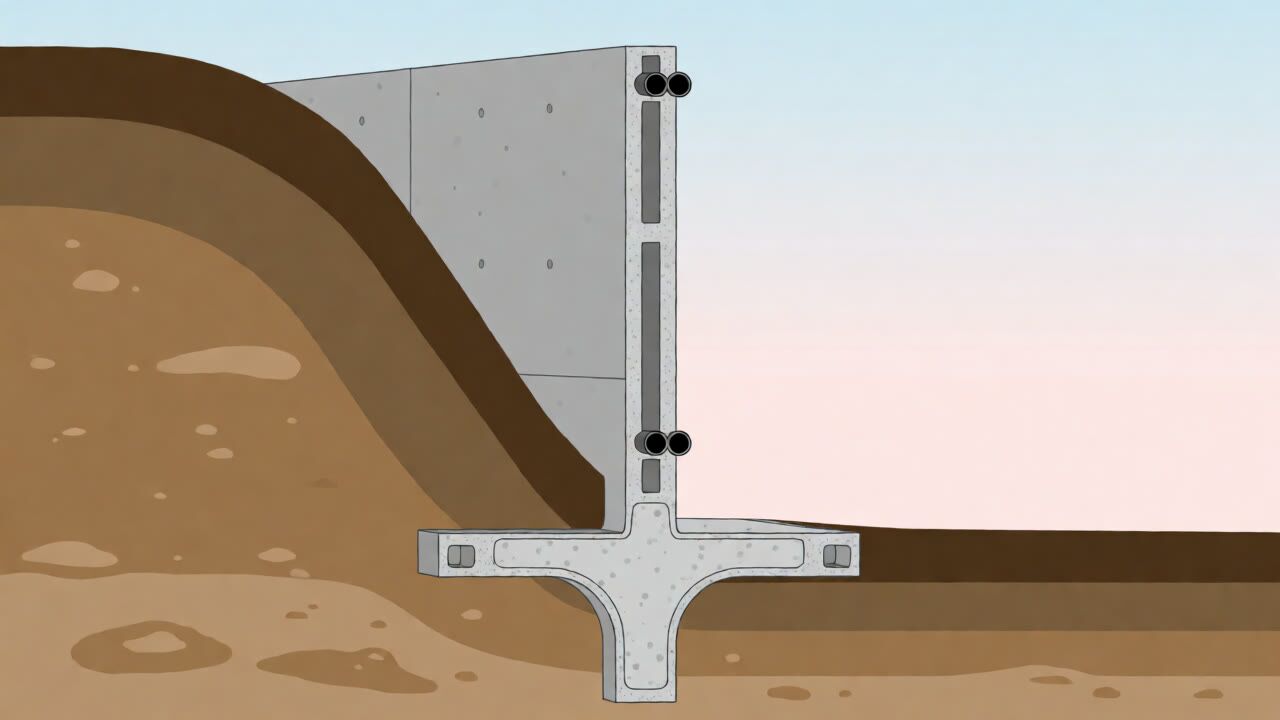

• 캔틸레버식(역T형·L형) 옹벽 — 철근콘크리트로 벽체와 바닥판을 일체로 만든 형식입니다. 바닥판 위에 올라탄 흙의 무게를 자기 편으로 끌어들여 버티기 때문에 몸체가 날씬해집니다. 주택·건축 공사에서 가장 흔히 보는 형식입니다. 경계선에 붙여 시공해 바닥판을 뒤로만 뻗을 때는 L형이 됩니다.
• 부벽식 옹벽 — 캔틸레버식 뒤편(또는 앞면)에 일정 간격으로 지지벽(부벽)을 세워 보강한 형식으로, 높이가 높아질 때 씁니다.
• 보강토 옹벽 — 블록 뒷면의 흙 속에 그리드(보강재)를 겹겹이 깔아 흙 자체를 하나의 덩어리로 만드는 방식입니다. 콘크리트 옹벽보다 시공이 빠르고 곡선 처리가 쉬워 단지 조성과 도로 공사에 널리 쓰입니다. 다만 보강재가 깔릴 뒷공간이 필요해서 대지 경계에 바짝 붙은 좁은 현장에는 쓰기 어렵습니다.

옹벽의 수명은 배수가 좌우한다

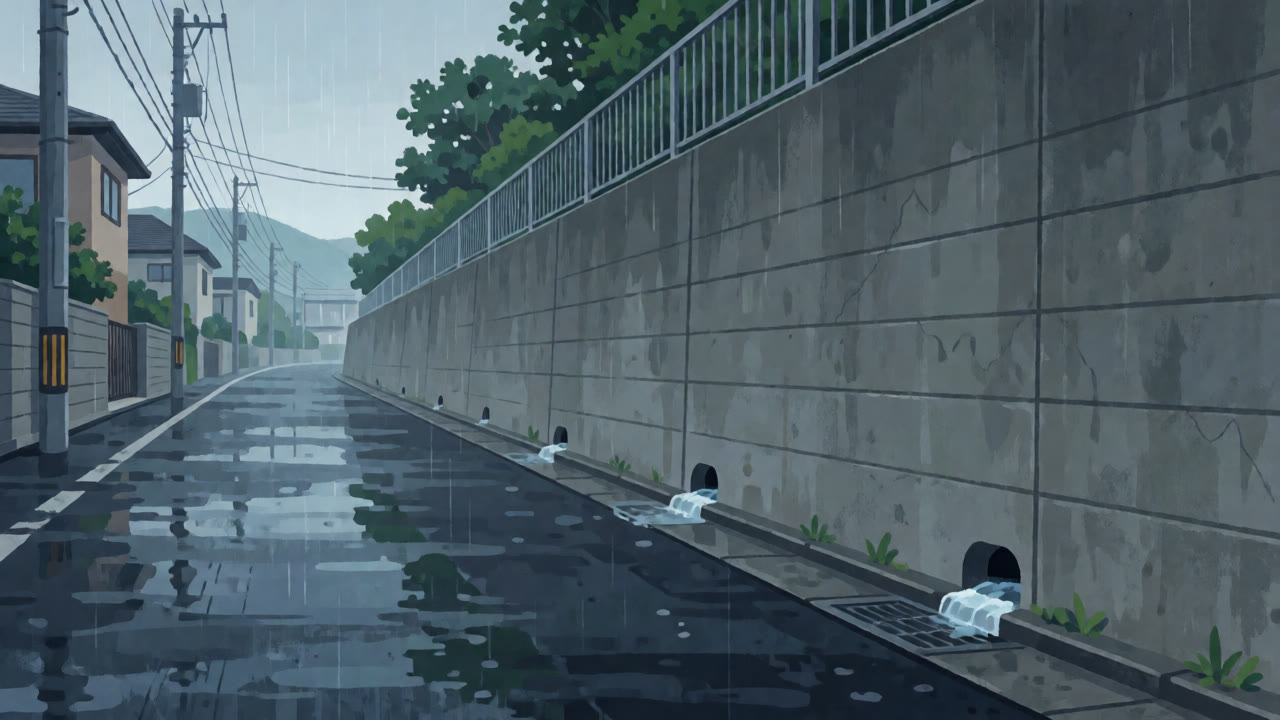

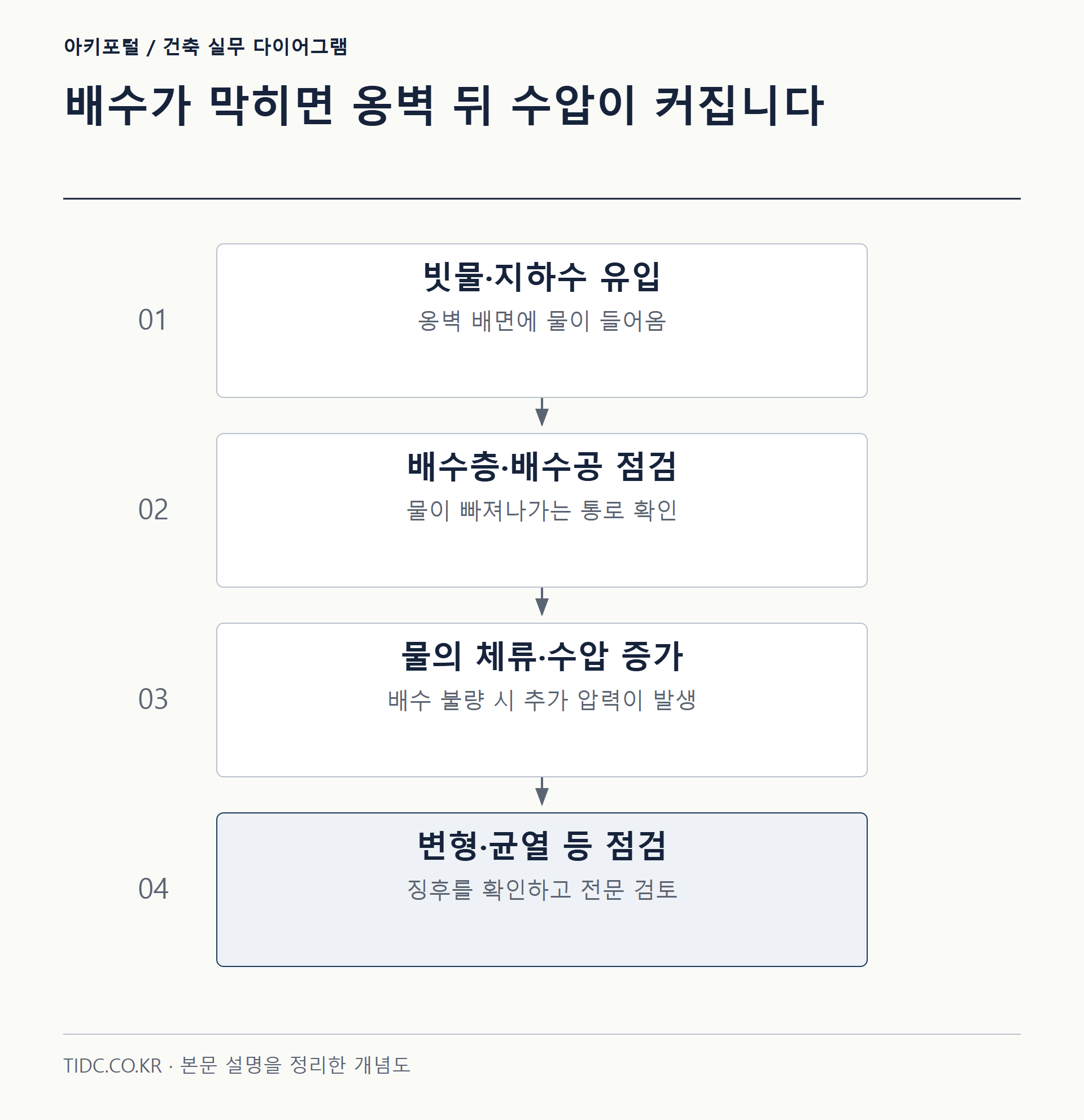

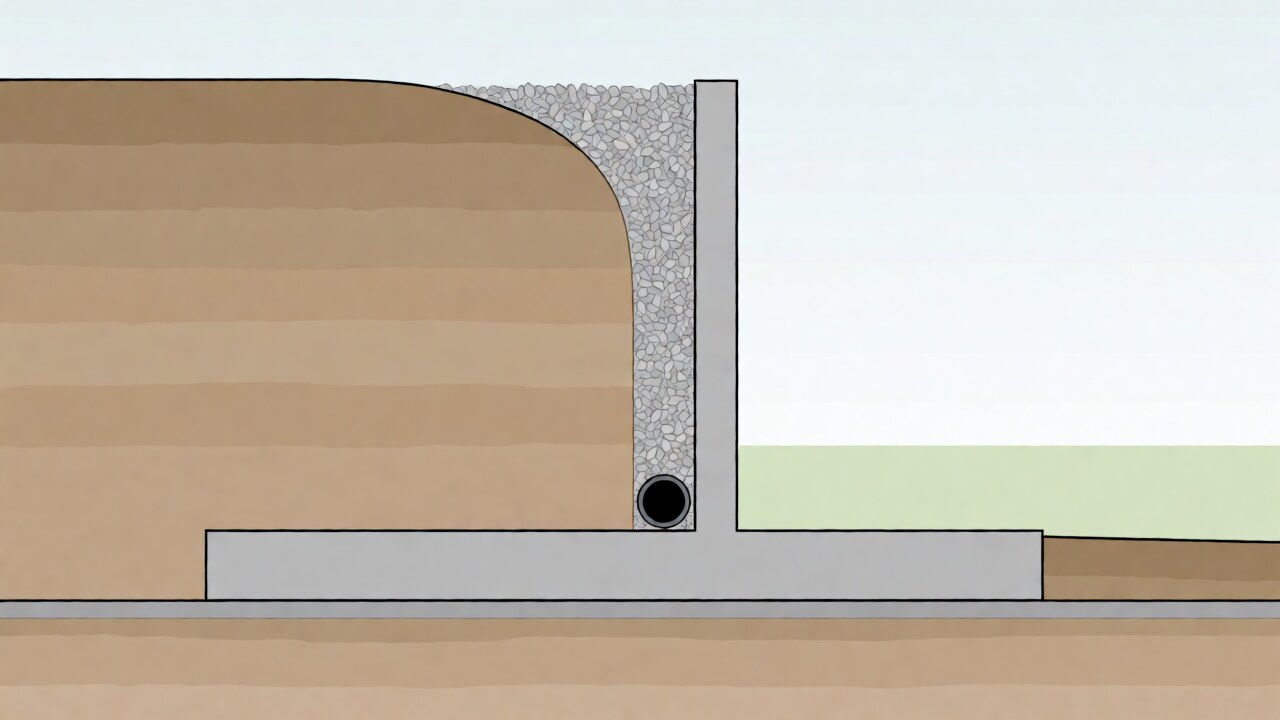

무너진 옹벽을 조사해 보면 상당수가 토압 계산이 아니라 물 때문입니다. 비가 오면 뒷채움 흙 속에 물이 차고, 물이 빠지지 못하면 수압이 토압에 더해져 설계 때 가정한 힘을 훌쩍 넘어섭니다. 그래서 옹벽 벽면에는 일정 간격으로 물구멍(배수공)을 두고, 뒷면에는 자갈층이나 배수판 같은 배수층, 바닥에는 유공관을 둡니다. 장마철 옹벽 표면에서 물이 흘러나온 얼룩이 보인다면 배수가 살아 있다는 뜻이고, 반대로 큰비 뒤에도 물구멍이 말라 있는 옹벽은 내부가 막혔을 가능성이 있어 점검 대상입니다.

겨울에는 동결이 같은 역할을 합니다. 뒷채움에 물이 머문 상태로 얼면 부피가 늘어나며 벽을 밀고, 녹으면 흙이 물러집니다. 배수가 잘 되는 옹벽은 겨울도 무사히 넘기지만, 배수가 죽은 옹벽은 얼고 녹기를 반복하며 조금씩 앞으로 밀려 나옵니다.

내 옹벽, 이런 신호가 보이면 점검하자

노후 옹벽에서 위험을 알리는 신호는 대체로 눈으로 확인할 수 있습니다.

• 벽체 가운데가 볼록하게 나오는 배부름 — 뒷면 수압이나 토압 증가의 신호로, 가장 경계해야 할 변형입니다.
• 비스듬히 이어지는 균열, 특히 폭이 계속 자라는 균열 — 구조적 거동이 진행 중이라는 뜻입니다.
• 옹벽 상단과 위쪽 지반 사이가 벌어지거나, 옹벽 앞 바닥이 들리는 현상 — 전도·활동의 초기 신호일 수 있습니다.
• 물구멍 막힘, 벽면의 흰 석회 얼룩(백화), 기초 앞 흙이 씻겨 나간 세굴 — 배수와 기초에 문제가 생겼다는 표시입니다.

이런 신호가 보이면 지자체나 전문업체의 안전점검을 받는 것이 우선이고, 보강이 필요하면 어스앵커로 벽체를 지반에 묶거나, 앞에 지지 구조를 덧대거나, 심한 경우 철거 후 재시공을 검토하게 됩니다. 보강 비용은 상태가 나빠질수록 가파르게 올라가므로 조기 발견이 곧 돈입니다.

높이 2미터를 넘으면 신고 대상

옹벽은 건축물이 아니라 공작물로 다룹니다. 건축법 제83조에 따라 높이 2미터를 넘는 옹벽을 축조할 때는 관할 지자체에 공작물 축조신고를 해야 합니다. 또 경사지를 깎거나(절토) 메워서(성토) 옹벽을 만드는 행위 자체가 국토계획법상 개발행위허가 대상에 해당하는 경우도 많아서, 토지 조성 단계라면 두 절차를 함께 확인해야 합니다.

옹벽과 석축, 담장은 다르다

현장에서 옹벽과 자주 혼동되는 것이 석축과 담장입니다. 석축은 돌을 쌓아 비탈면을 보호하는 것으로, 돌 자체의 무게와 맞물림으로 버티는 일종의 중력식 구조입니다. 오래된 주택가의 석축은 설계 계산 없이 관행으로 쌓은 것이 많아 콘크리트 옹벽보다 상태 확인이 더 중요합니다. 담장은 토압을 받지 않는 경계 표시용 벽이라 옹벽과는 역할이 전혀 다릅니다. 다만 담장도 높이 2미터를 넘으면 옹벽과 마찬가지로 공작물 축조신고 대상이 됩니다. 비탈 위의 담장이 아래쪽 흙을 일부 받치고 있는 애매한 경우라면 사실상 옹벽 역할을 하는 것이므로 구조 확인이 필요합니다.

시공에서 갈리는 옹벽의 품질

같은 도면으로 지어도 옹벽의 수명은 시공에서 갈립니다. 첫째가 뒷채움 다짐입니다. 배수가 잘 되는 재료를 층층이 다져 넣어야 하는데, 현장 발생토를 한 번에 밀어 넣고 끝내면 침하와 배수 불량이 함께 옵니다. 둘째는 신축이음입니다. 긴 옹벽은 온도 변화로 늘었다 줄었다 하므로 일정 간격마다 이음을 두어야 하고, 이것이 없으면 불규칙한 균열이 벽 전체에 생깁니다. 셋째는 기초 근입 깊이입니다. 기초가 동결심도보다 얕거나 지표에 드러나 있으면 겨울철 들뜸과 세굴에 그대로 노출됩니다. 준공 사진에서 이 세 가지를 확인할 수 있다면 그 옹벽은 절반은 믿고 들어가도 됩니다.

옹벽 위아래에 건물이 선다면

옹벽 바로 위에 건물을 앉히면 건물 무게가 상재하중으로 옹벽에 더해집니다. 기존 옹벽이 그 하중까지 계산된 구조인지 확인하지 않고 증축이나 신축을 올리면, 멀쩡하던 옹벽이 몇 년에 걸쳐 서서히 밀려 나오는 일이 생깁니다. 반대로 옹벽 아래쪽에 건물을 지을 때는 터파기가 옹벽 기초의 지지력을 건드리지 않는지, 옹벽이 무너졌을 때의 영향 범위 밖인지를 검토해야 합니다. 그래서 경사지 설계에서는 옹벽과 건물 사이의 이격거리, 그리고 지하수 흐름의 변화까지 구조·토질 검토 항목에 함께 들어갑니다. 옹벽을 “이미 있는 배경”으로 취급하지 않고 설계 조건의 하나로 다루는 것, 그것이 경사지 건축의 기본기입니다.

경사지 땅을 살 때의 체크리스트

경사지 토지를 매입할 계획이라면 체크리스트는 간단합니다. 기존 옹벽이 신고·허가를 거친 적법한 구조물인지, 배부름·균열 같은 변형 신호는 없는지, 배수공이 살아 있는지, 그리고 옹벽의 유지관리 책임이 어느 쪽 토지 소유자에게 있는지. 특히 마지막 항목은 분쟁이 잦습니다. 옹벽이 경계에 걸쳐 있으면 무너졌을 때 복구 비용을 두고 이웃 간 소송으로 가는 일이 드물지 않으니, 계약 전에 옹벽의 위치와 소유 관계를 지적도와 함께 확인해 두는 것이 좋습니다. 이 네 가지만 확인해도 싸게 산 땅이 옹벽 재시공비로 비싼 땅이 되는 일을 막을 수 있습니다.
