BIM 협업 실무 — IFC로 이종 소프트웨어 간 모델 교환하기
Posted inSMART LAB

BIM 협업 실무 — IFC로 이종 소프트웨어 간 모델 교환하기

BIM 협업에서 서로 다른 소프트웨어를 쓰는 참여자끼리 모델을 주고받을 때는 IFC(Industry Foundation Classes) 표준 포맷을 사용한다. IFC는 buildingSMART가 관리하는 개방형 표준으로, 특정 프로그램에 종속되지 않고 형상·속성·관계 정보를 함께 담는다. 건축은 Revit, 구조는 Tekla, 협업 검토는 ArchiCAD처럼 도구가 갈라져 있어도, 각자 IFC로 내보내면 하나의 통합 모델(federated model)로 겹쳐 볼 수 있다. 다만 원본의 파라메트릭 편집 기능은 그대로 유지되지 않으므로, IFC는 조율·검토·정보 교환용으로 쓰고 실제 설계 수정은 원본 저작 도구에서 하는 것이 원칙이다. 이 글은 IFC 교환에서 실무자가 반드시 확인해야 할 설정과, 자주 깨지는 항목을 정리한다. ■ 내보내기 전에 정하는 것 —…
라멘구조(Rahmen) — 기둥과 보를 강접합한 골조
Posted in건축용어

라멘구조(Rahmen) — 기둥과 보를 강접합한 골조

라멘구조는 기둥과 보를 강접합(rigid joint)으로 연결해 골조 전체가 하나의 뼈대로 거동하게 만든 구조 형식이다. 독일어 Rahmen(틀·프레임)에서 온 용어로, 접합부가 회전에 저항하기 때문에 수직하중뿐 아니라 지진·바람 같은 수평하중에도 기둥과 보가 함께 힘을 나눠 버틴다. 접합부에 휨모멘트가 전달된다는 뜻에서 영어권에서는 모멘트 골조(moment frame)라 부른다. 벽으로 힘을 받는 벽식구조와 달리 기둥·보가 하중을 지지하므로 벽을 자유롭게 배치하고 개구부를 크게 둘 수 있어, 사무소·상가·주차장처럼 넓은 공간과 가변 평면이 필요한 건물에 널리 쓰인다. 철근콘크리트조(RC)와 철골조(S) 모두에서 채택되며, 층수가 높아지면 전단벽이나 가새를 더해 수평강성을 보강한다. ■ 강접합이 만드는 차이 구조에서 접합부는 크게 핀접합과 강접합으로 나뉜다. 핀접합은 회전을…
선영씨의 집 짓기 일지 2화 · 건축사는 어디에서 어떻게 찾지?
Posted in건축웹툰

선영씨의 집 짓기 일지 2화 · 건축사는 어디에서 어떻게 찾지?

땅에 지을 수 있는 것을 확인했다면 다음은 설계를 맡길 건축사를 고르는 일이다. 2화는 선영 씨가 여러 건축사사무소를 비교하고 설계 계약까지 맺는 이야기다. 고를 때 볼 것은 화려한 사진보다 조건이다. 내가 지으려는 것과 비슷한 규모, 비슷한 용도, 비슷한 대지 조건의 작업을 해 봤는지가 먼저다. 계약 단계에서는 설계 범위와 업무대가, 일정, 설계변경 시 처리 방법을 문서로 남겨야 나중에 다툼이 줄어든다. 설계와 감리를 구분해 두는 것도 중요하다. 설계는 도면을 만드는 일이고, 감리는 그 도면대로 지어지는지 현장에서 확인하는 일이다.■ 한 걸음 더 들어가면건축사를 고를 때 가장 흔한 실수는 완성 사진만 보고 정하는 것이다. 사진은…
선영씨의 집 짓기 일지 1화 · 내 땅에 뭘 지을 수 있나?
Posted in건축웹툰

선영씨의 집 짓기 일지 1화 · 내 땅에 뭘 지을 수 있나?

땅을 샀다고 바로 집을 지을 수 있는 것은 아니다. 그 땅에 무엇을 얼마나 지을 수 있는지가 먼저 정해져 있고, 그 내용은 토지이용계획확인원 한 장에 들어 있다. 1화는 처음 집을 짓는 나선영 씨가 강도현 건축사를 찾아가 이 서류를 함께 읽는 이야기다. 핵심은 두 숫자다. 건폐율은 대지면적 가운데 건물이 깔고 앉는 바닥면적의 비율이고, 용적률은 모든 층 바닥면적을 더한 값이 대지면적에서 차지하는 비율이다. 건폐율이 집의 평면 크기를, 용적률이 전체 규모와 층수를 좌우한다. 두 수치는 용도지역에 따라 상한이 달라지므로, 같은 면적의 땅이라도 지을 수 있는 집의 크기가 크게 차이 난다. 토지이용계획확인원은 정부24나 토지이음에서 누구나…
조적식 구조
Posted in건설오픈백과

조적식 구조

조적식 구조, 곧 조적조는 돌과 벽돌, 콘크리트 블록 같은 단위 재료를 하나하나 쌓아 올려 벽체를 만드는 건축 방식이며, 이 일을 전문으로 하는 기술자를 조적공이라 부른다. 고대 이집트에서 무덤을 짓는 데 쓰여 마스타바와 계단식 피라미드, 피라미드로 발전했고, 지진이 드문 서유럽 등지에서는 이를 바탕으로 아치와 돔 구조가 발달해 지금까지도 널리 쓰인다. 다만 낱낱의 부재를 쌓아 올리는 방식이라 옆에서 미는 힘, 특히 지진에는 약한 편이어서 지진이 잦은 지역에는 어울리지 않는다고 본다. 그래서 현대 건축에서 내진 성능이 필요한 주요 구조부에는 조적식 구조를 단독으로 쓰지 않는 것이 보통이다.□ 왜 지진에 약한가 조적조는 벽돌을 모르타르로 붙여…
마천루
Posted in건설오픈백과

마천루

마천루는 하늘을 찌를 듯 솟은 대단히 높은 고층 건물을 가리키며, 보통 높이 100~150미터 이상을 기준으로 삼는다. 1885년 시카고에 지어진 홈 인슈어런스 빌딩이 철골 구조를 쓴 최초의 마천루로 평가되며, 이후 강철 철골 구조와 커튼월 기술이 발전하면서 초고층 건축이 본격화됐다. 마천루는 대체로 철골 프레임이 하중을 맡고 벽체는 하중을 지지하지 않는 커튼월로 이뤄지는데, 1960년대 파즐루 칸이 고안한 튜브 구조는 건축 효율을 크게 끌어올렸다. 2022년 기준 150미터가 넘는 마천루를 100채 이상 가진 도시는 홍콩과 선전, 뉴욕 등 18곳에 이르며, 지금 세계에서 가장 높은 건물은 2010년 완공된 두바이의 부르즈 할리파(828m)다.— 높이를 푼 것은 구조와 승강기다…
도시재생
Posted in건설오픈백과

도시재생

도시재생, 곧 도시 재개발은 낡고 쇠락하면서 생기는 도심 공동화를 막고 가라앉은 도시 경제를 되살리기 위한 정비 과정이다. 신도시 개발로 젊은 사람들이 기존 시가지를 떠나면 도시 기능이 약해지고 공동화가 깊어지는데, 이를 풀기 위해 낡은 아파트를 헐고 다시 짓는 재건축, 기반시설이 모자란 곳을 손보는 재개발, 상업·공업지역을 개선하는 도시환경정비, 주거환경개선 사업 등이 시행된다. 이를 통해 경제 활동이 살아나고 도시 미관과 걷는 환경이 나아지는 효과가 있지만, 원래 살던 주민의 강제 이주와 개발 이익의 쏠림, 경관 훼손, 교통 혼잡 같은 부작용도 함께 지적된다. 한국은 2017년부터 대규모 철거 대신 지역이 주도하는 작은 규모의 생활밀착형 정비를 지향하는…
바로크 건축
Posted in건설오픈백과

바로크 건축

바로크 건축은 16세기 말 이탈리아에서 시작된 양식으로, 르네상스 건축에 로마 특유의 극적인 표현을 더한 것이 특징이다. 꿈틀대는 곡선과 거대한 규모로 기념비 같은 인상을 주고, 빛과 그림자의 대비를 한껏 끌어올려 형태와 색채를 강렬하게 도드라지게 하는 연출을 즐겨 썼다. 이 양식은 종교개혁에 맞선 가톨릭 교회의 개혁 운동과 깊이 얽혀 있으며, 교회의 위엄과 절대왕정의 힘을 눈으로 과시하는 수단으로 쓰였다. 1620년대에서 60년대에 걸쳐 로마에서 활동한 베르니니와 보로미니, 피에트로 다 코르토나 등이 양식을 이끌었고, 17세기 예수회의 선교망을 타고 유럽 전역과 남아메리카까지 퍼졌다.■ 빛을 설계에 쓴 양식 바로크의 곡선과 과장은 장식 취향으로만 보기 어렵다. 종교개혁에 맞선…
고딕 건축
Posted in건설오픈백과

고딕 건축

고딕 건축은 로마네스크 건축 다음이자 르네상스 건축 이전인 중세 말 유럽에서 꽃핀 양식이다. 첨두아치와 리브볼트, 플라잉버트레스라는 구조적 발명으로 벽을 얇게 하면서도 건물을 훨씬 높이 세울 수 있게 된 것이 핵심이다. '고딕'이라는 이름은 본래 깎아내리는 말이었는데, 16세기 르네상스 시기에 조르조 바사리가 거칠고 야만적인 문화를 가리키며 이 단어를 붙인 것이 그대로 굳었다. 대성당과 교회는 물론 성과 궁전, 시청사 같은 여러 건물에 두루 적용됐으며, 샤르트르와 랭스, 아미앵 대성당이 대표작으로 꼽힌다. 뾰족한 첨탑과 스테인드글라스, 정교한 조각은 신에게 한 발 더 다가가려 한 중세 사람들의 바람을 형상으로 옮긴 요소로 읽힌다.□ 세 가지 발명이 만든 높이…
아치
Posted in건설오픈백과

아치

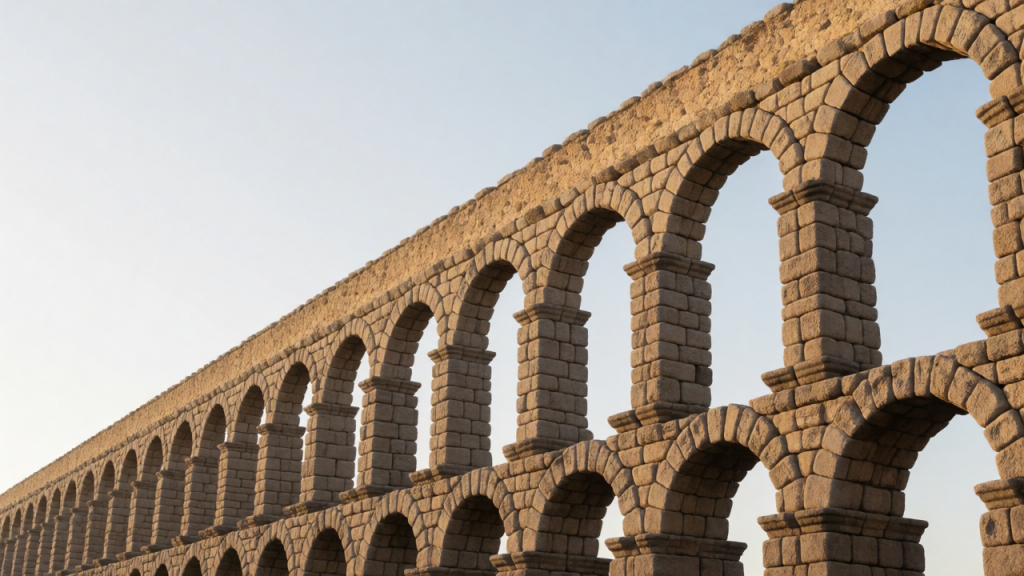

아치는 개구부를 확보하면서도 만만찮은 하중을 압축 응력만으로 버티도록 만든 곡선형 구조물이다. 형태상 잡아당기는 힘은 거의 받지 않고 누르는 힘 위주로 작용하기 때문에, 돌이나 주철, 콘크리트처럼 압축에는 강하지만 인장에는 약한 재료를 구조재로 쓰기에 알맞다. 장식으로는 기원전 4천 년경부터 쓰인 자취가 남아 있지만, 하중을 실제로 떠받치는 구조적 쓰임은 기원전 4세기 무렵 고대 로마에서 본격적으로 발전했다. 이후 성당의 창과 문, 다리, 통형 볼트를 받치는 요소 등으로 널리 쓰였고, 오늘날의 건축과 토목 구조물에서도 여전히 활용된다.■ 왜 아치인가 돌은 눌리는 힘에는 강하지만 당기는 힘에는 약하다. 돌 하나를 개구부 위에 가로로 걸치면 아래쪽이 늘어나면서 부러진다. 그래서…
